超声波焊接配套多工位旋转上料机架

这套转盘结构主要配套超声波焊接工序使用，在塑料件焊接加工场景中，承担工件的工位切换与承载功能，解决单工位焊接时上下料占用设备有效作业时间、生产节拍难以提升的痛点。日常产线布局中，该结构通常布置在超声波焊接主机的作业侧，操作人员可在焊接作业进行的同时，在非焊接工位完成待焊工件的摆放与焊后成品的取件，无需等待焊头抬升、复位的空程时间，能将单工序的有效作业占比提升近四成，尤其适配小型塑料壳体、汽配内饰件、消费电子塑胶组件的批量焊接加工场景。

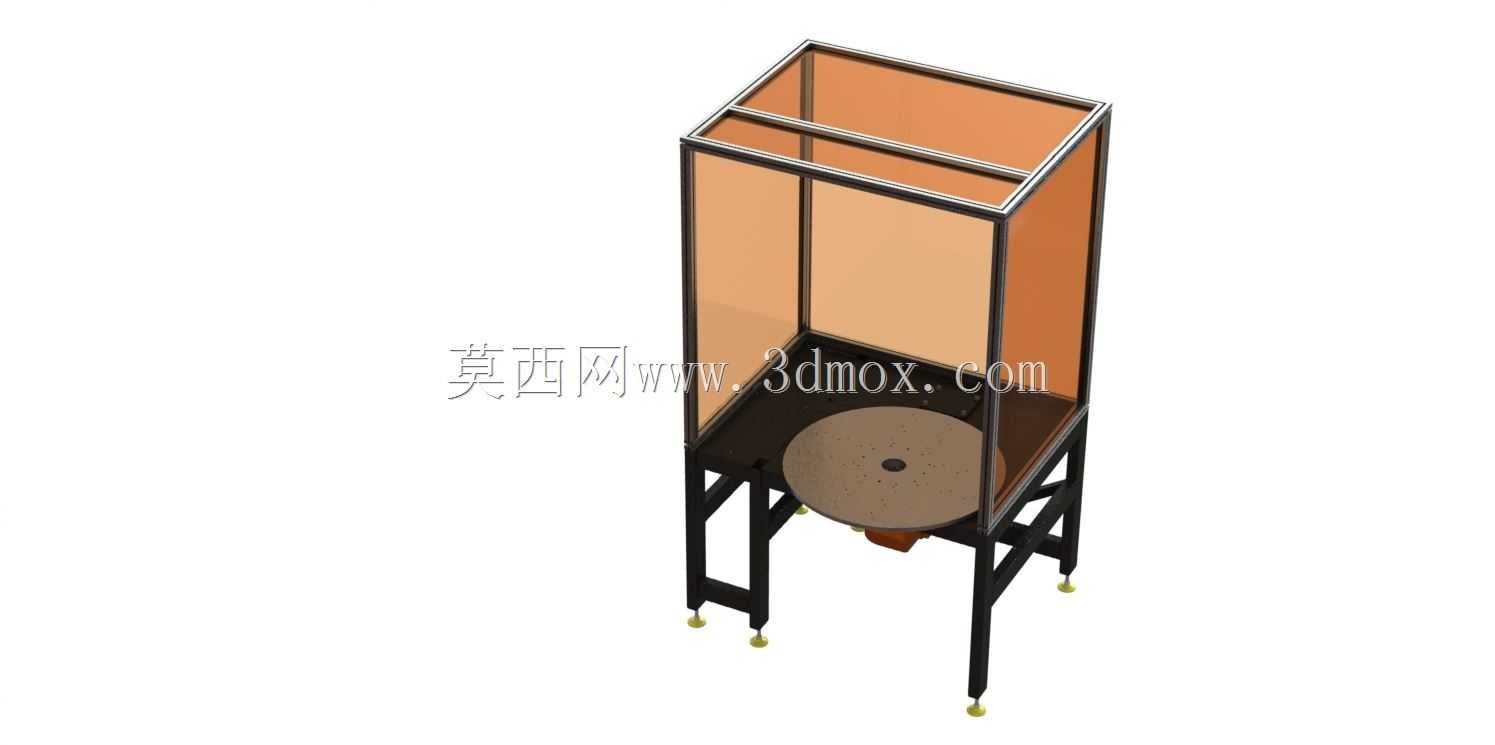

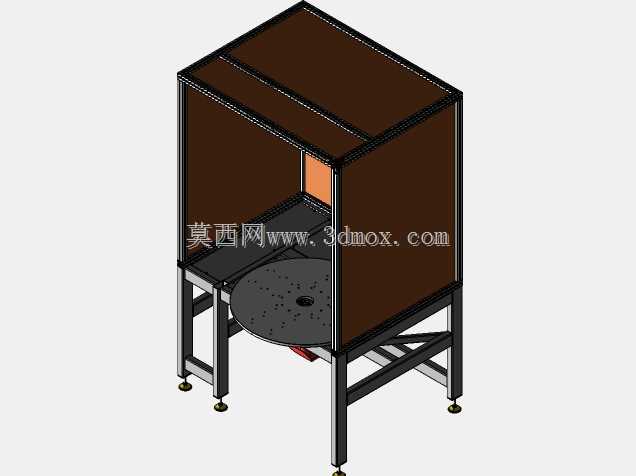

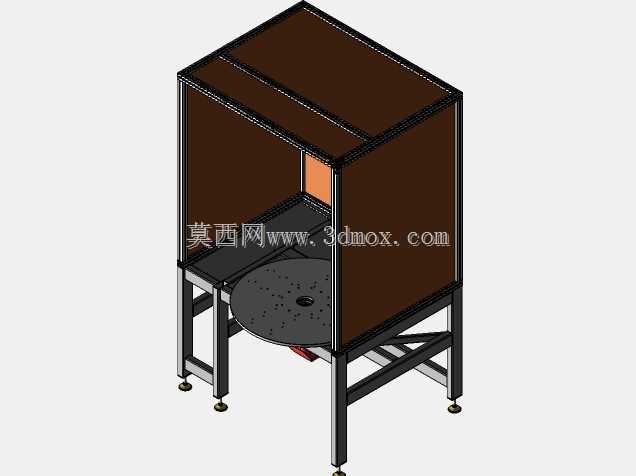

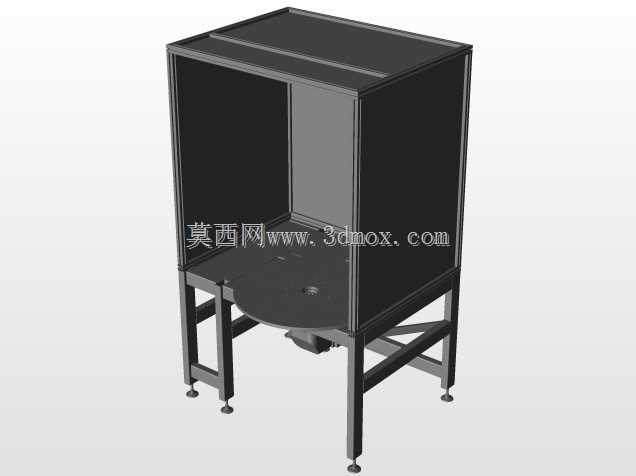

从结构设计逻辑来看，整套机架采用工业铝型材搭建主体框架，搭配半透明茶色亚克力围挡做安全防护，既能够阻挡焊接过程中可能产生的碎屑飞溅、避免人员误触运动部件，也方便现场人员直接观察转盘的运行状态与工件定位情况，无需频繁拆卸防护板排查异常。底部支撑脚采用可调节蹄脚设计，安装时可根据地面平整度调整各支撑点高度，保证转盘台面处于水平状态，避免因台面倾斜导致工件定位偏移，影响焊接压合的精度。框架内部预留了充足的电气安装空间，驱动器、接线端子排等元件可直接固定在框架内侧的型材槽上，无需额外设计安装支架，减少现场装配的加工工作量。

核心的转盘承载面采用圆形平板结构，表面预留多组定位安装孔位，可根据不同工件的工装需求，快速更换适配的定位治具，不需要对转盘本体做二次加工。驱动部分采用伺服驱动搭配减速机构的传动方案，能够精准控制转盘的旋转角度，保证每个工位停止位置的重复定位精度满足焊接对位要求，不会出现工位偏移导致焊头压偏工件的问题。整套结构的安装边界需要注意，设备摆放时需在操作侧预留不小于八百毫米的操作人员作业空间，后侧预留三百毫米以上的电气接线与维护空间，上方需要避让超声波焊接主机的焊头升降行程，避免机架顶部框架与焊头运动路径产生干涉。转盘的转动惯量匹配在设计阶段已经做了校核，常规负载下启停不会出现明显的过冲或者抖动，工位切换过程平稳，不会导致放置在治具上的待焊工件出现移位。

在实际产线适配中，该转盘可根据生产需求配置四到六个不等的工位，分别对应上料、焊接、冷却、下料等不同工序环节，配合超声波主机的动作信号做联动控制，不需要人工触发转盘转动，能够直接接入现有焊接设备的控制系统，降低产线自动化改造的适配难度。框架的铝型材选型采用标准40系列型材，所有连接配件均为通用标准件，后期维护更换配件无需定制，能够减少设备的运维备件成本。
