带耙刀曲柄剪切执行机构结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:288305
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计
  • 带耙刀曲柄剪切执行机构结构设计

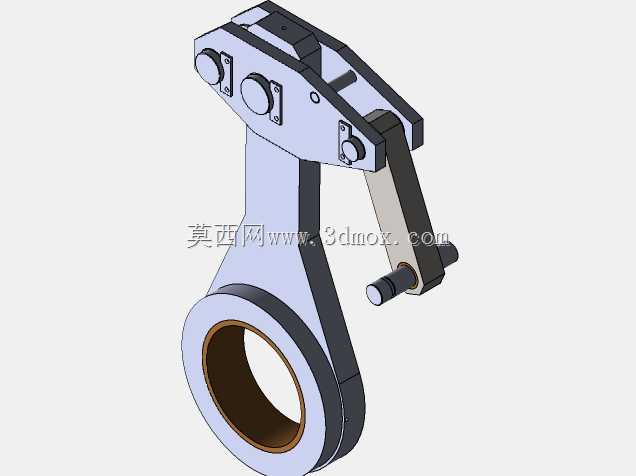

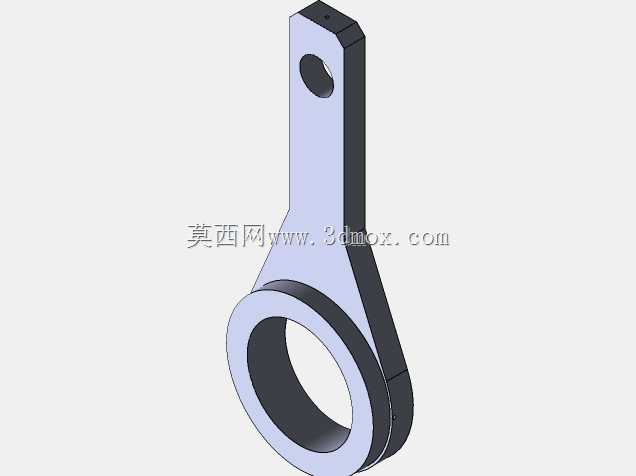

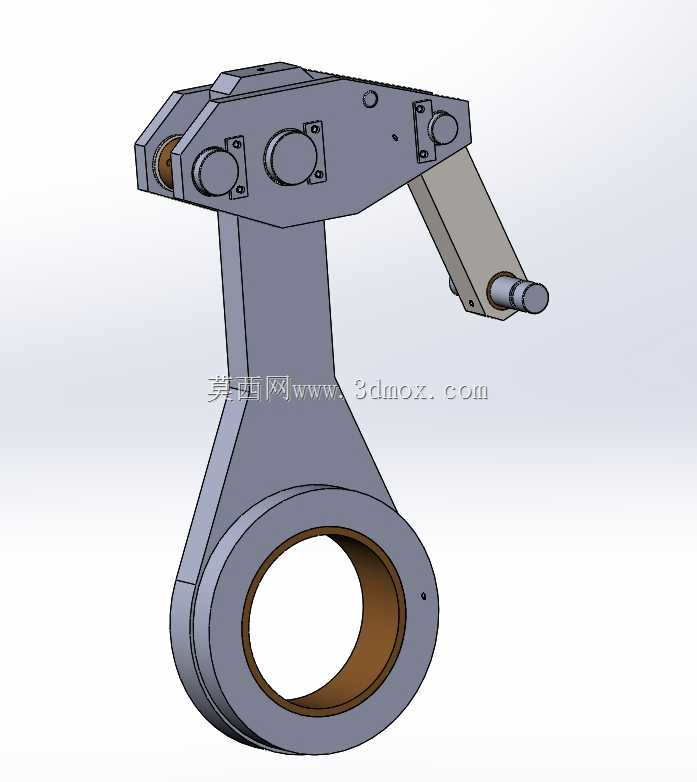

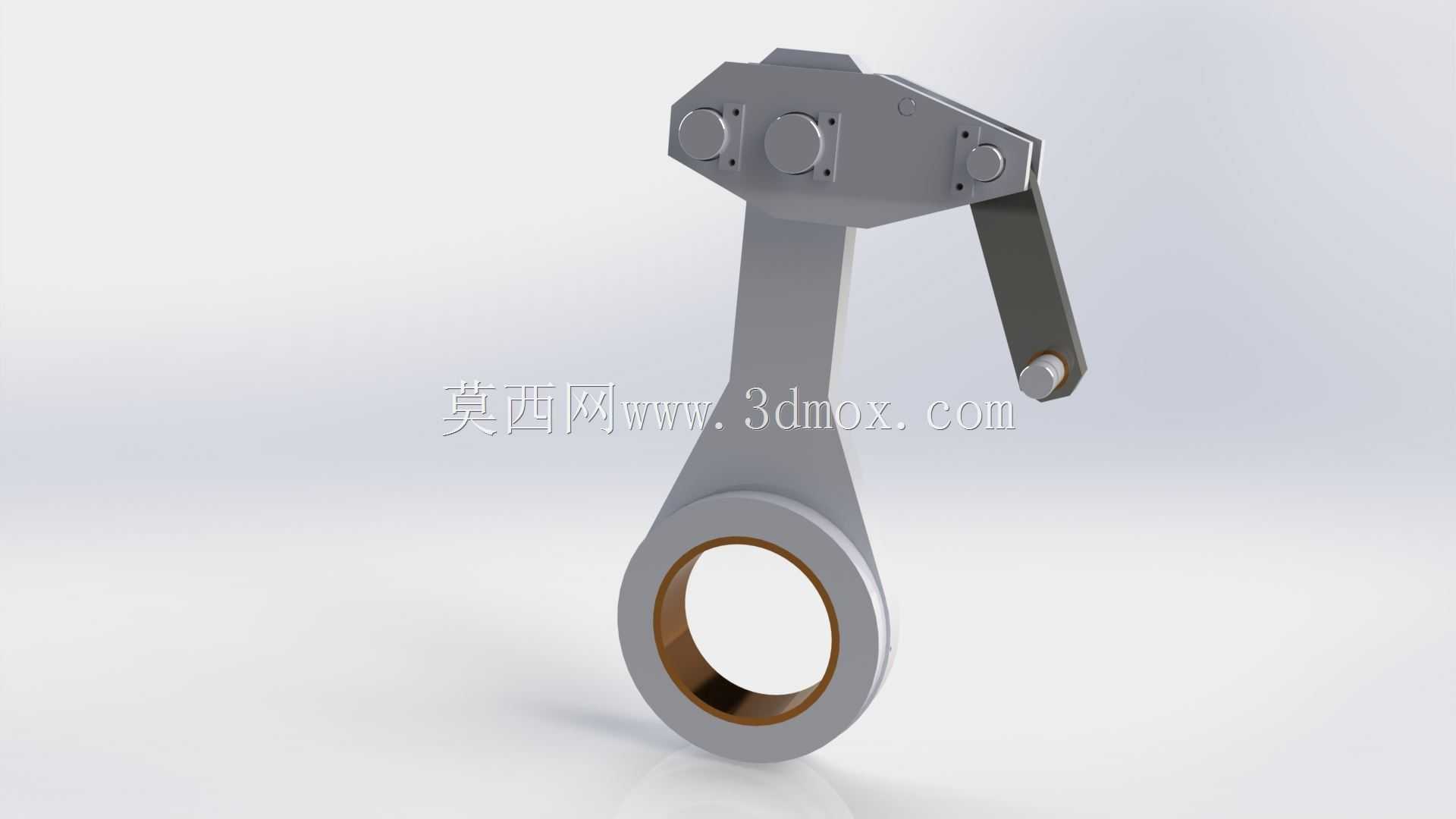

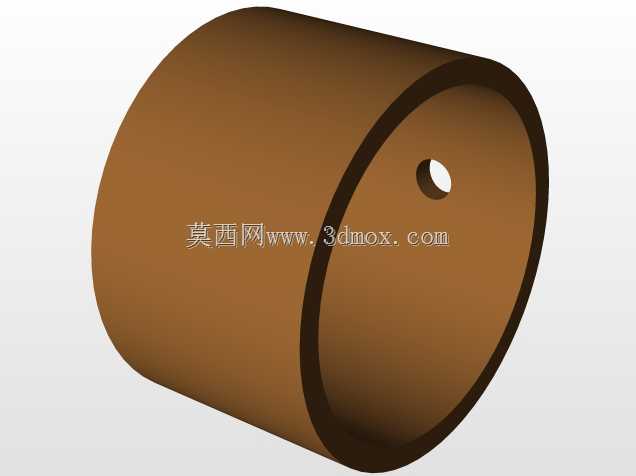

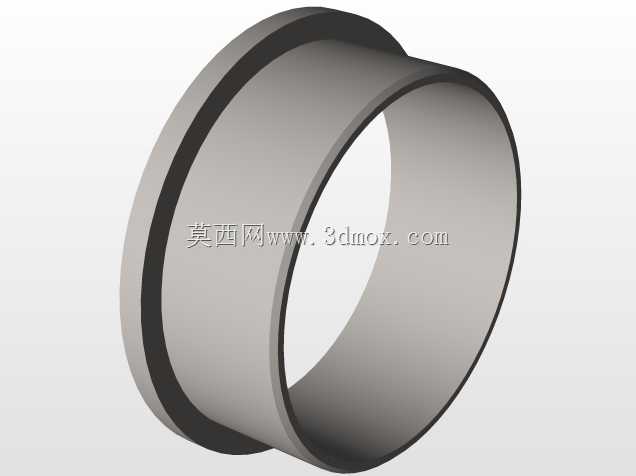

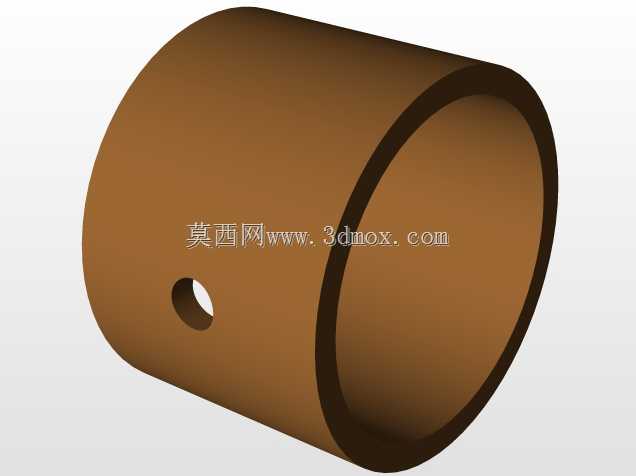

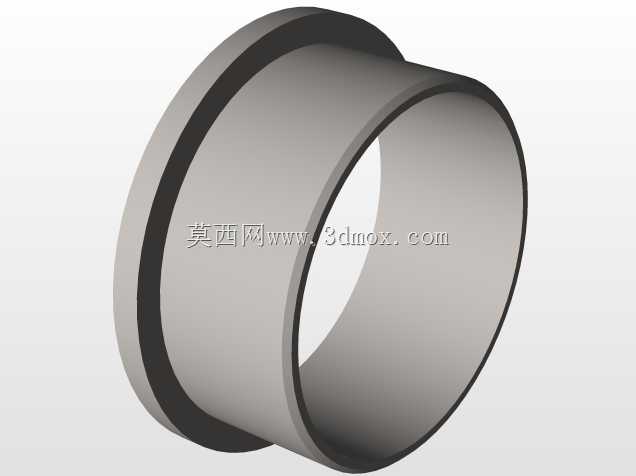

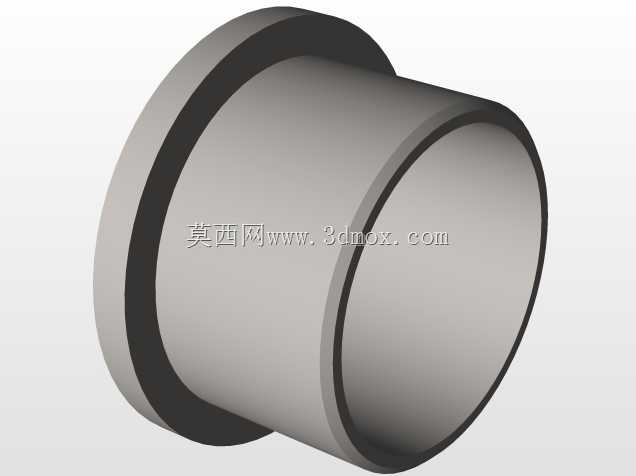

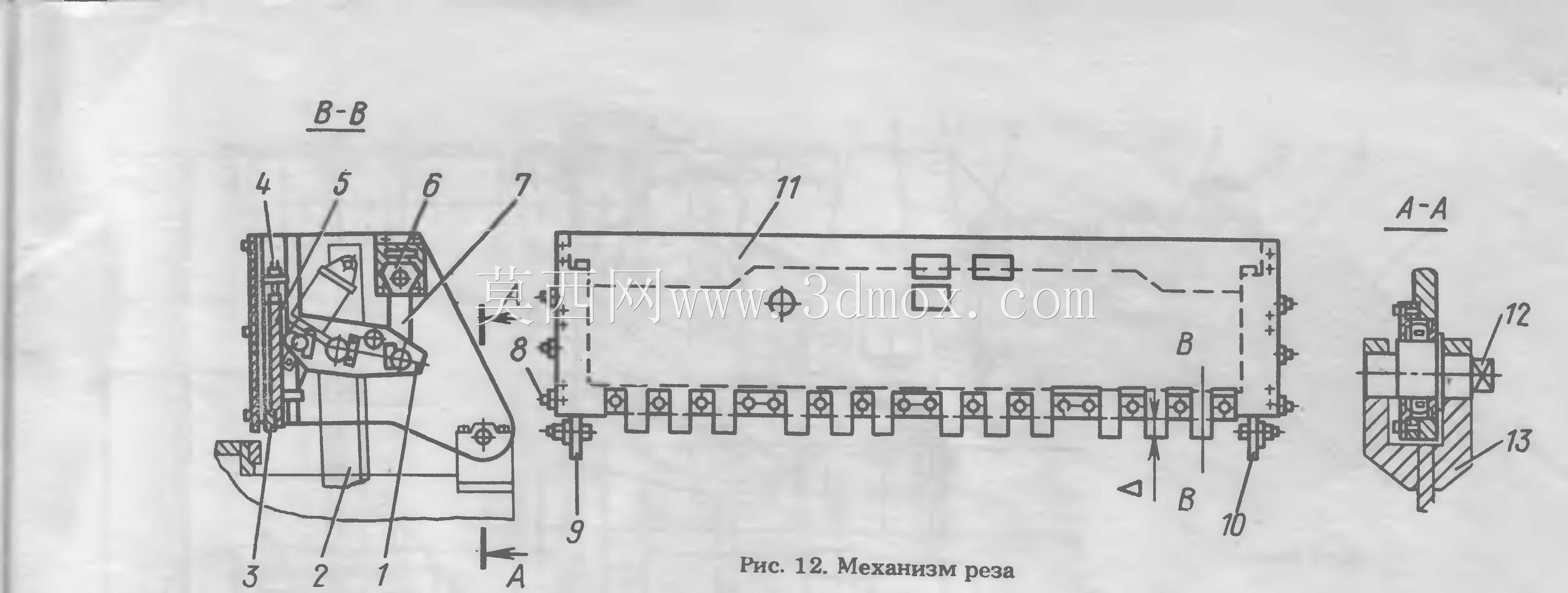

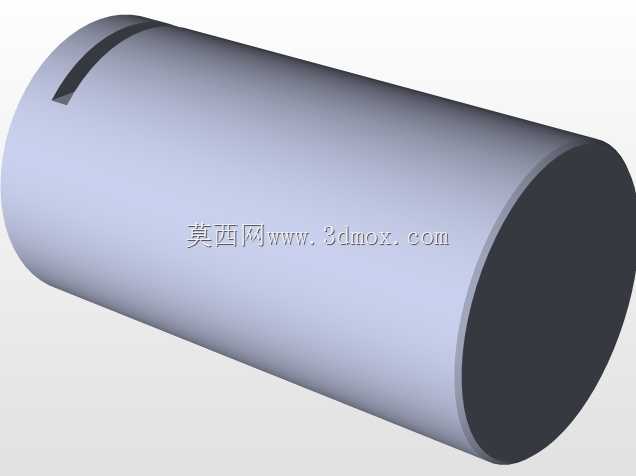

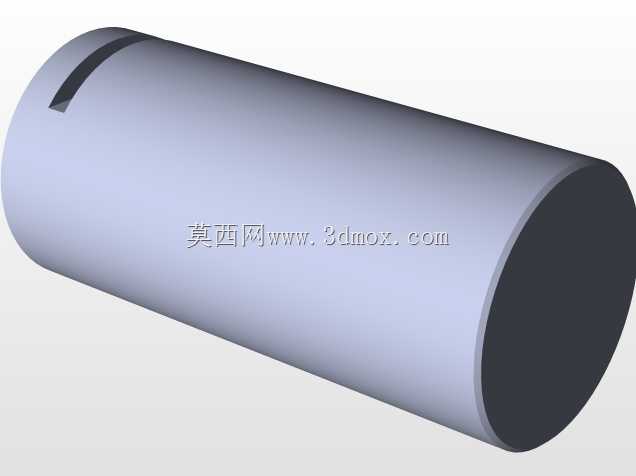

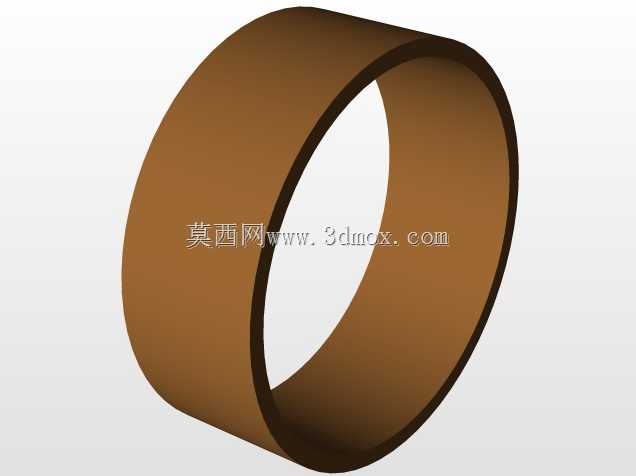

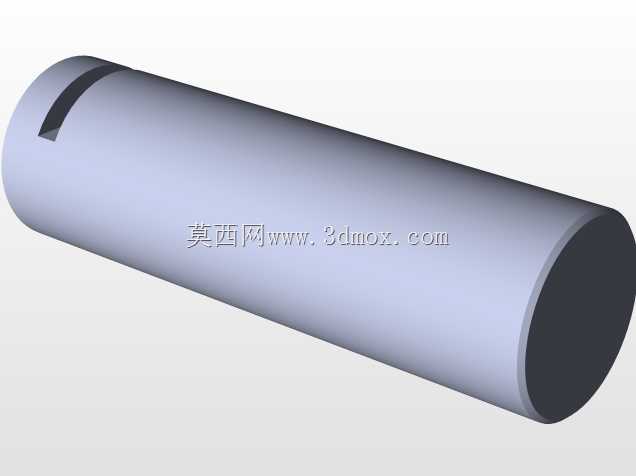

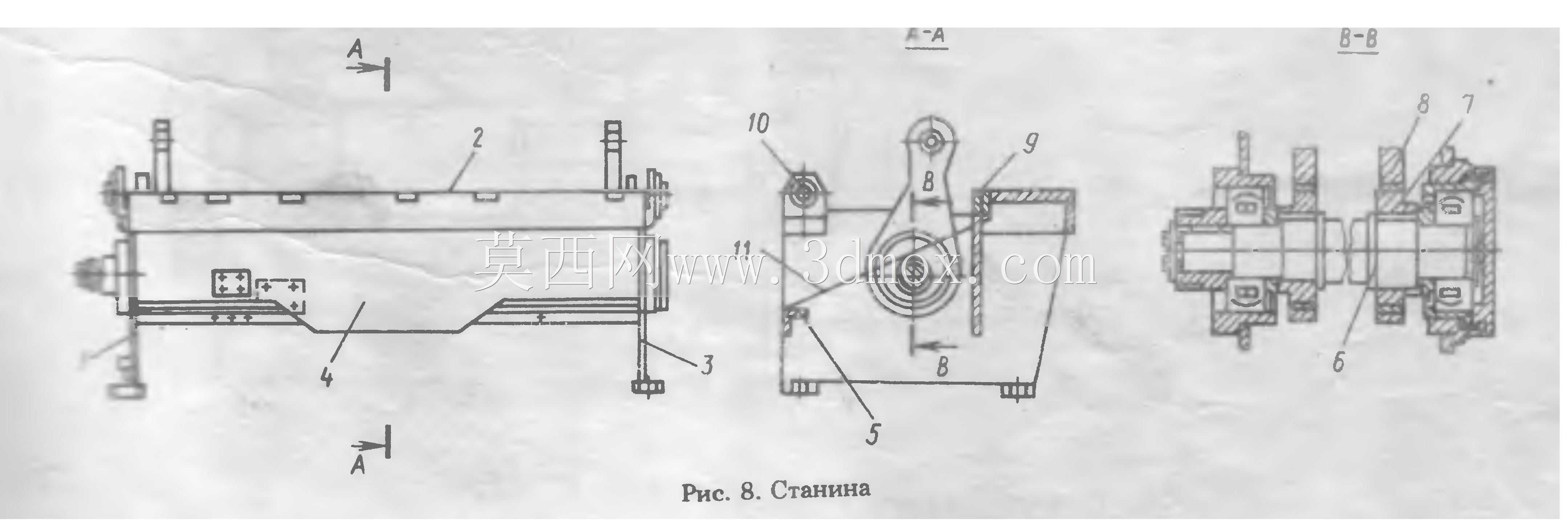

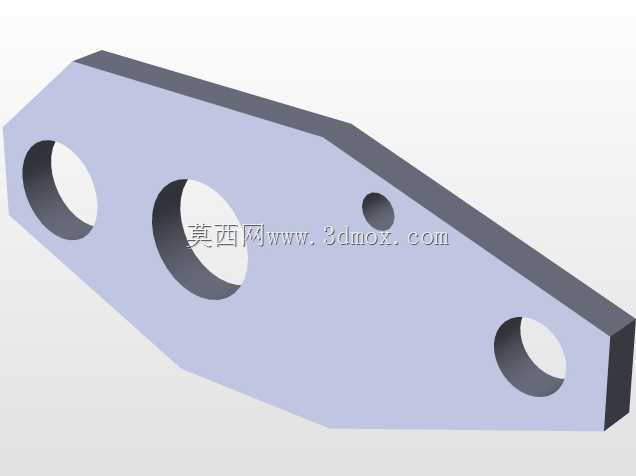

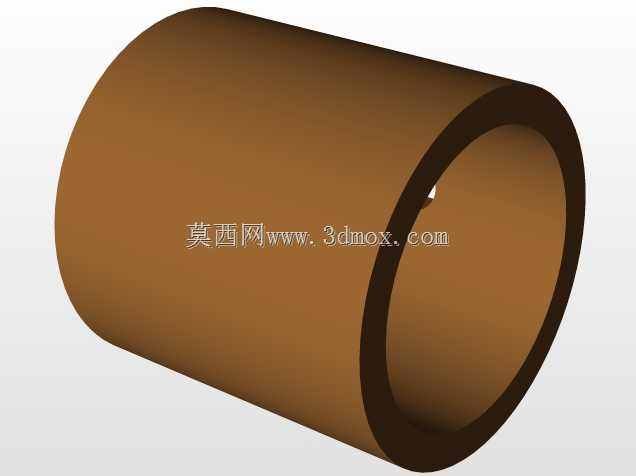

该构件为棒材剪切工位的核心执行部件,主要应用于金属棒料定长裁切、废金属料段剪切回收、轧钢生产线在线切分等场景,是剪切类设备中直接完成剪切动作的终端执行单元,适配中小规格圆钢、方钢及异型截面棒料的剪切作业,可配套安装在固定式剪切台、移动式棒料处理线、废钢破碎预处理工位等多种设备机架上。从结构设计逻辑来看,整体采用曲柄摇杆的运动转化思路,下端大尺寸带衬套的铰接孔为动力输入端安装位,可与设备主轴的偏心轴段配合,将主轴的连续回转运动转化为剪切端的往复摆切动作,铰接孔内预置铜质衬套,可降低铰接副的磨损速率,延长部件维护周期,衬套与基体采用过盈配合装配,预留润滑脂注油通道,可在设备定期保养时直接加注润滑脂,无需拆解铰接结构。上部的剪切工作端集成了主切刀与侧置耙刀结构,主切刀负责完成棒料的核心剪切动作,侧置耙刀可在剪切回程过程中理顺待切棒料的排布,将错位堆叠的棒料拨正到剪切工位,避免多根棒料同时进入刀口造成卡料、崩刀问题,耙刀的安装位置预留了调节余量,可根据待处理棒料的直径范围调整耙刀伸出长度,适配不同规格料段的处理需求。安装边界方面,下端铰接孔的孔径适配常规剪切设备的主轴直径,基体整体摆角范围根据剪切行程做了限位设计,安装时需保证剪切刀口与设备定刀的间隙控制在0.1-0.3mm区间,间隙过大会造成剪切断面毛刺过大,间隙过小则会出现刀口啃咬的问题。部件整体采用合金结构钢焊接后整体去应力处理,关键受力面做淬火硬化处理,可承受连续剪切作业的冲击载荷,铰接端的连接螺栓采用高强度防松结构,避免往复冲击下螺栓松动造成的机构错位。在实际生产线应用中,该结构相比传统直动式剪切刀架,动力传递效率更高,冲击载荷更小,可有效降低设备主电机的功率配置需求,同时耙刀的集成设计省去了额外的拨料机构,简化了设备整体结构,减少了设备的故障点,日常维护仅需定期检查刀口磨损情况与铰接副润滑状态即可,维护难度较低。
