三自由度伺服爪形夹持机械臂结构设计

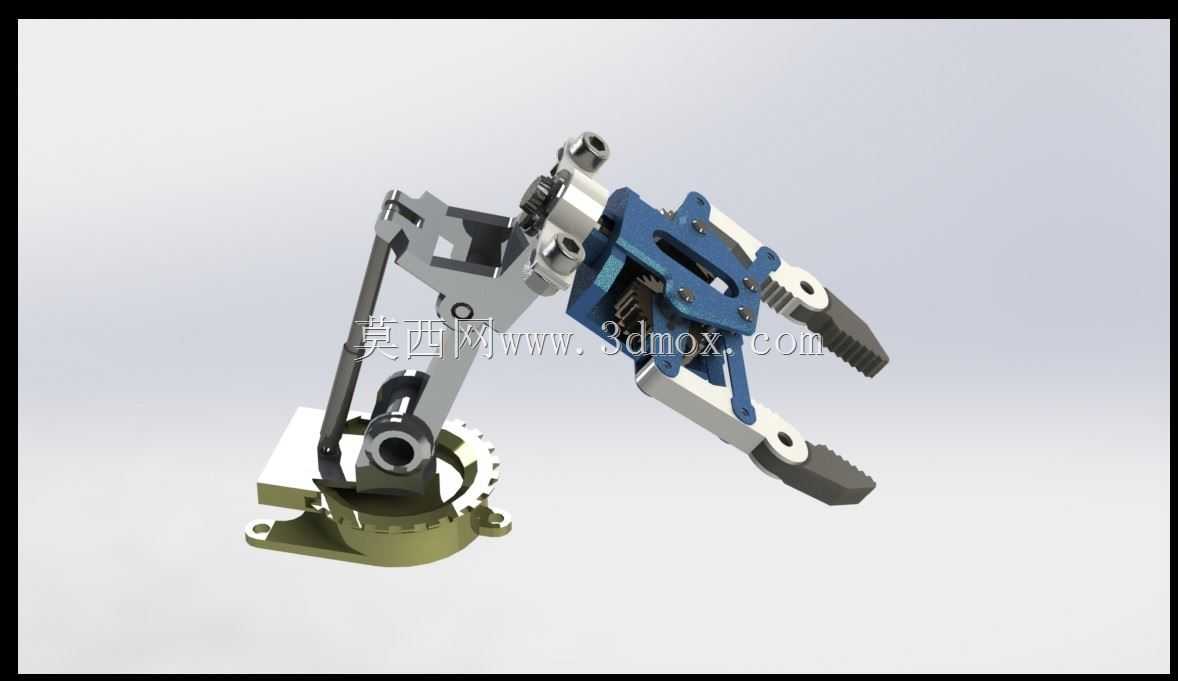

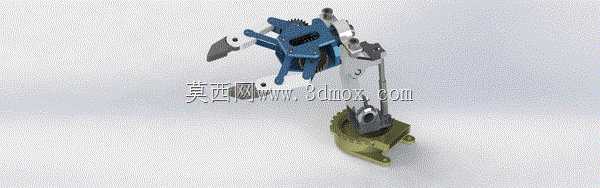

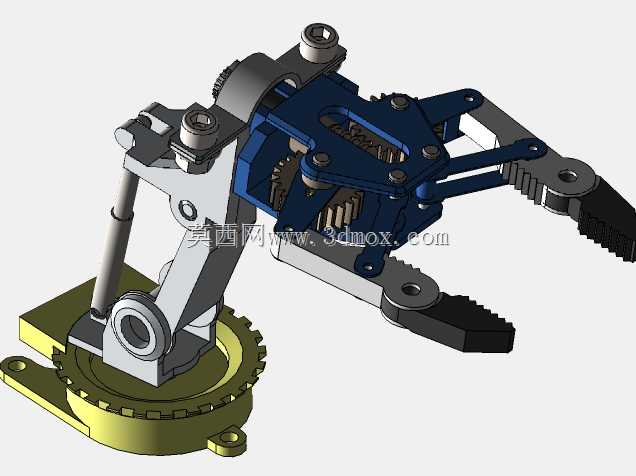

这款三自由度带伺服爪形夹持器的机械臂，在小型自动化产线的上下料工位、教学实验平台的分拣作业场景中适配性极强，可覆盖0.5kg以内小型工件的搬运、定位转移、姿态调整需求，相比多轴重载工业机器人，它的结构更紧凑，部署时不需要预留过大的安装空间，底座固定孔位的布局适配常见的铝型材工作台台面安装，安装边界控制在底座直径120mm的圆形范围内，垂直伸展最大高度可达320mm，水平作业半径覆盖260mm的扇形区域，能满足桌面级作业场景的动作覆盖要求。从设计思路上看，三个自由度的分配完全贴合小型作业的实际需求：底座回转关节采用齿轮啮合传动，配合伺服电机的位置闭环控制，可实现0-180度范围内的任意角度停位，回转重复定位精度可控制在0.2度以内，完全能满足小型工件的对位需求；大臂摆动关节采用连杆加齿轮的复合传动结构，在保证摆动角度范围的同时，通过传动比匹配降低了伺服电机的输出扭矩要求，不需要选配大规格伺服就能带动末端夹持器完成抬升、下放动作，大臂的上下摆动角度范围覆盖-30度到70度，可适配不同高度的料台取放需求；小臂关节的摆动结构进一步拓展末端的作业姿态调整范围，配合末端的爪形夹持器，可实现工件的小角度姿态偏转，满足不同摆放角度的工件取放要求。末端的爪形夹持器采用对称双爪结构，通过伺服电机驱动齿轮带动两侧爪指同步开合，开合行程最大可达60mm，爪指内侧做了防滑齿形结构，夹持表面光滑的圆柱类、方块类小型工件时不会出现滑脱问题，夹持力可通过伺服电机的输出扭矩进行调节，既能夹持硬质的金属小零件，也能适配塑料、纸质等易损工件的轻柔夹持需求，不会夹伤工件表面。整个结构的传动部件都做了外露式的布局设计，在教学场景中可直观展示每个关节的传动原理，方便学习者理解关节型机械臂的运动逻辑；在工业应用场景中，这种外露布局也方便日常的维护保养，传动部位的润滑、紧固件的检查都不需要拆解大量外壳结构，后期维护成本更低。各关节的限位结构都集成在关节本体上，不需要额外加装外部限位传感器就能避免关节超程损坏设备，运行时的安全冗余度更高。布线顺着臂体内部的走线槽布置，不会出现线缆随关节运动拖拽磨损的问题，长期运行的可靠性更有保障。
