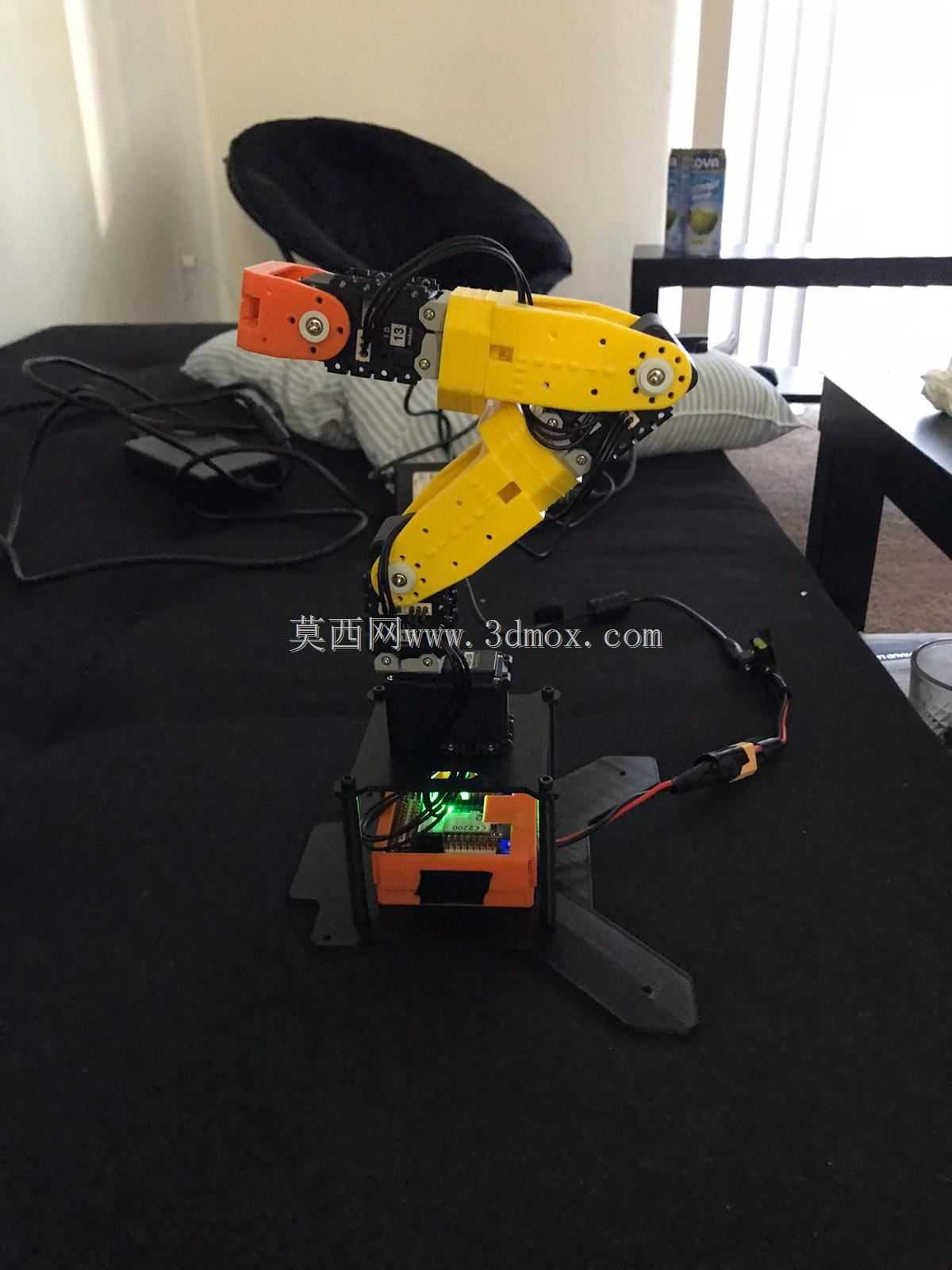

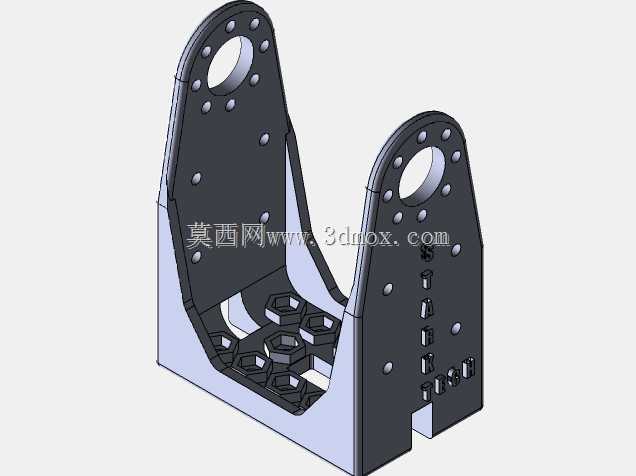

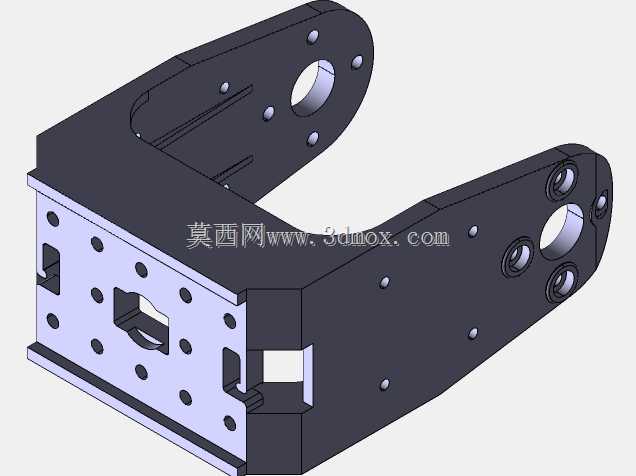

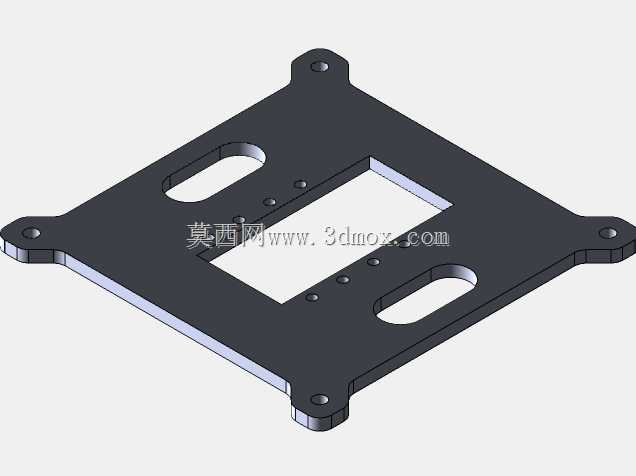

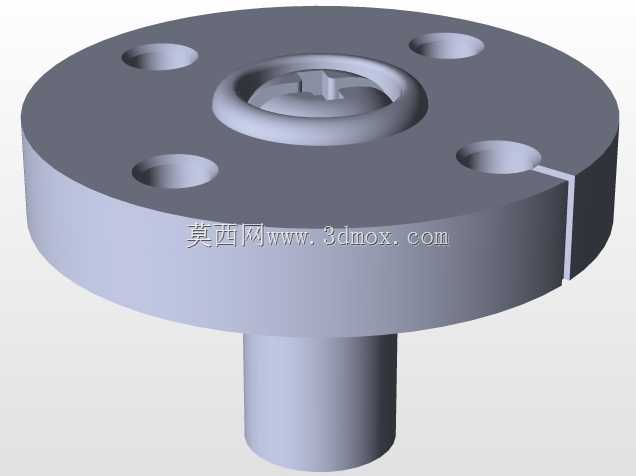

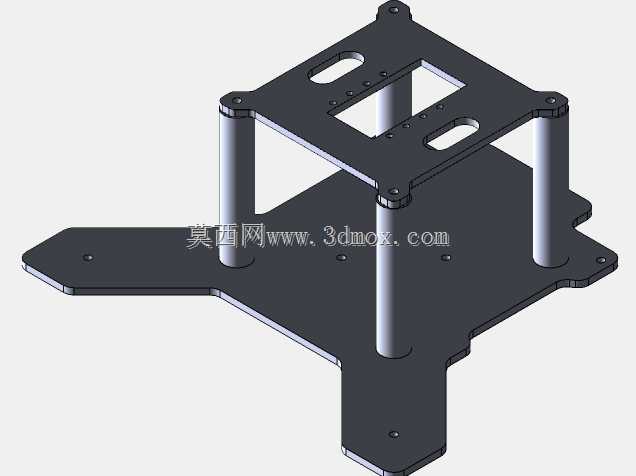

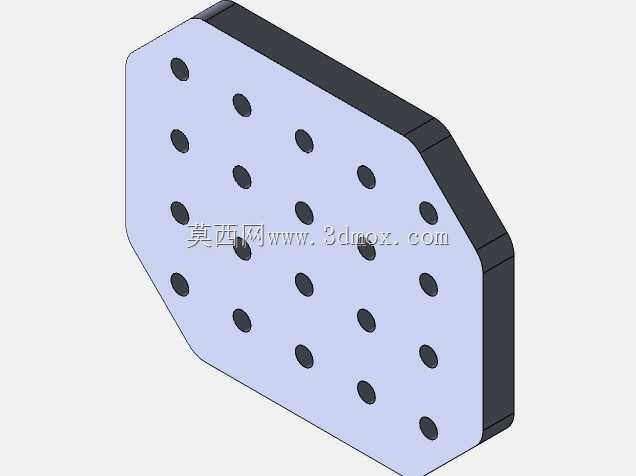

这款小型桌面机械臂的结构设计,最初瞄准的是教学实验、小型工位物料转运、创客开发验证这类轻量化应用场景,区别于工业产线上重载大臂的设计逻辑,整体结构围绕小空间部署、低负载作业、易拆装调试的核心需求展开。从自由度配置来看,本体基础构型为3自由度,末端预留标准夹爪安装接口,加装适配夹爪后可扩展至6自由度,能够覆盖平面移载、定点取放、简单轨迹描摹这类常规作业需求,内置的逆运动学解算逻辑可直接对接轨迹规划模块,无需额外做大量运动学适配工作。设计过程中参考了成熟pincher机械臂的关节传动逻辑,但针对桌面使用场景做了多处结构优化:大臂与小臂的关节处采用集成式舵机直驱方案,省去了额外的同步带、齿轮传动链路,既压缩了关节部位的结构体积,也减少了传动间隙带来的末端定位误差,臂段主体采用镂空式板材拼接结构,在保证结构刚性满足0.5kg以内末端负载要求的前提下,尽可能降低臂体自重,减少关节舵机的负载余量浪费。底座部分采用十字形支撑脚布局,安装时无需额外打膨胀螺栓固定,直接放置在平整桌面即可保证作业全程的结构稳定性,底座内部预留了控制板、供电模块的安装仓,所有走线都通过臂段内部的穿线槽排布,避免外部走线干涉关节运动范围。从安装边界来看,臂体完全展开后的水平作业半径约320mm,垂直方向作业高度范围覆盖底座平面以上100mm到380mm区间,关节转动的硬限位做了嵌入式结构设计,无需额外加装光电限位开关即可避免关节过转损坏内部走线,适合部署在实验室桌面、小型装配工位、创客实训台这类空间有限的场景,既可以作为机器人运动学教学的实操验证载体,也能搭配不同末端执行器完成小型电子元件分拣、轻型工件移载、3D打印成品取件这类轻量化作业任务。结构建模过程中所有关节配合面都预留了标准轴承安装位,转动副的公差配合按照IT7级精度设定,普通3D打印件或者激光切割板材都能满足装配精度要求,降低了个人开发者或者教学场景下的制作门槛,臂段的连接孔位都做了统一的模块化设计,后续如果需要调整臂长、更换更大扭矩的关节舵机,只需要更换对应臂段板材即可,无需重新设计整个底座与关节连接结构。
