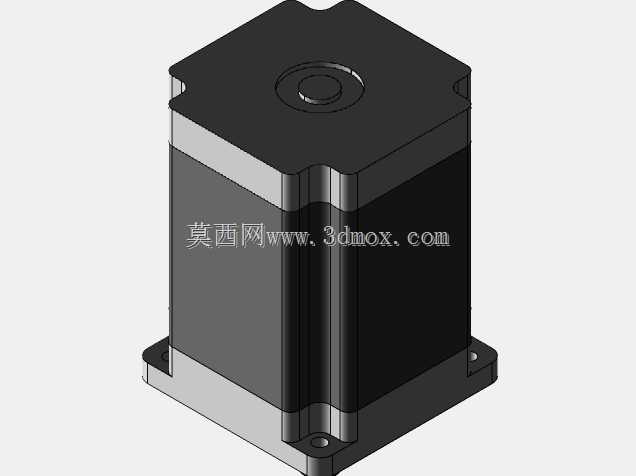

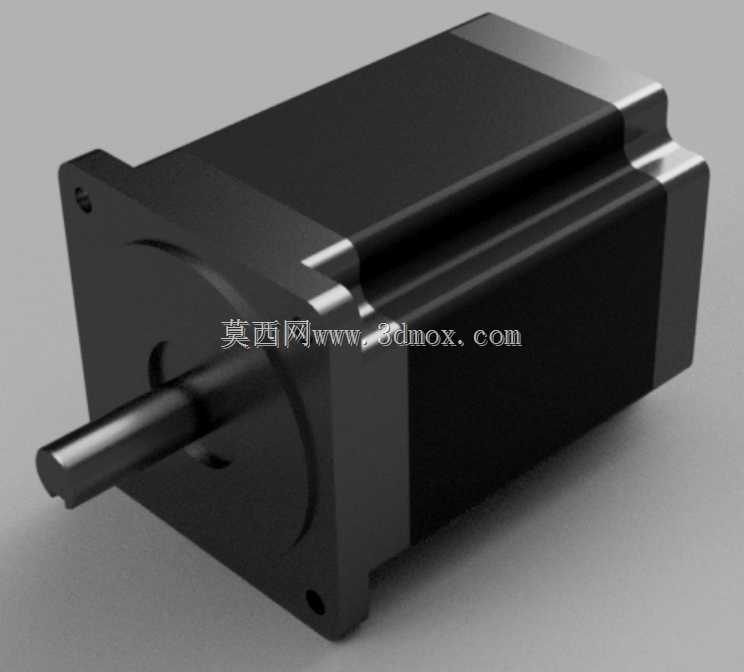

Nema34规格8.5牛米步进电机结构模型

做非标设备选型的时候，86规格也就是Nema34的步进电机一直是中负载点位驱动场景的高频选项，这款8.5牛米保持扭矩的机型，刚好覆盖了大部分单轴负载10-20公斤区间的直线运动、回转分度需求，不管是皮带输送线的主驱动、数控雕刻机的进给轴、小型包装设备的推料机构，还是自动化分拣线的摆臂动力源，都能匹配对应的负载工况，不会出现小扭矩机型带不动负载丢步，也不会因为选过大规格的电机造成安装空间浪费、成本冗余。从模型的结构还原度来看，前端盖的安装孔位完全遵循Nema34的标准安装规范，安装法兰的止口尺寸、孔位中心距、输出轴的轴径与键槽尺寸都和量产实物一致，结构工程师在做整机布局的时候，可以直接把这个模型导入装配体，不用反复核对安装边界，能直接确认电机和安装座、同步轮、联轴器的配合间隙，避免后期加工安装板的时候出现孔位错位、轴伸长度不够或者干涉的问题。模型还原了电机的方形机身结构，机身的散热筋做了等比例还原，实际应用中这种带轴向散热筋的壳体，能在电机持续运行的时候把绕组产生的热量更快传导到空气中，降低长时间运行下的温升，避免因为温度过高造成扭矩衰减、绝缘老化加速的问题。后端的编码器或者说阻尼器安装位也做了预留，实际选型的时候如果需要加减速比配套的减速箱，或者加装断电抱闸模块，也能基于这个模型的后端尺寸做配套结构的适配，不用额外测量实物尺寸。从设计思路上，这类步进电机的模型重点是还原安装接口的所有关键尺寸，输出轴的伸出长度、轴上的扁位或者键槽尺寸、法兰面到机身尾部的总长、机身的截面尺寸，这些都是结构设计时必须精准匹配的参数，模型把这些安装边界都做了准确还原，同时机身表面的倒角、端盖的固定螺丝位置也和实物一致，做设备外观渲染的时候也能直接用，不用再额外做外观修饰。实际应用中，这款扭矩等级的步进电机通常搭配对应的步进驱动器使用，在低速大扭矩的工况下比伺服电机有更高的成本优势，点位定位精度能满足大部分普通自动化设备的需求，不需要复杂的参数调试，接线就能运行，对设备调试人员的技术门槛要求更低。在做三维布局的时候，要注意预留电机尾部的接线空间，还有机身周边的散热间隙，不要把电机紧贴在其他发热部件旁边，这个模型的尺寸精度足够支撑工程师在设计阶段完成走线槽、安装支架、周边防护结构的布局，减少后期打样装配时的整改次数。
