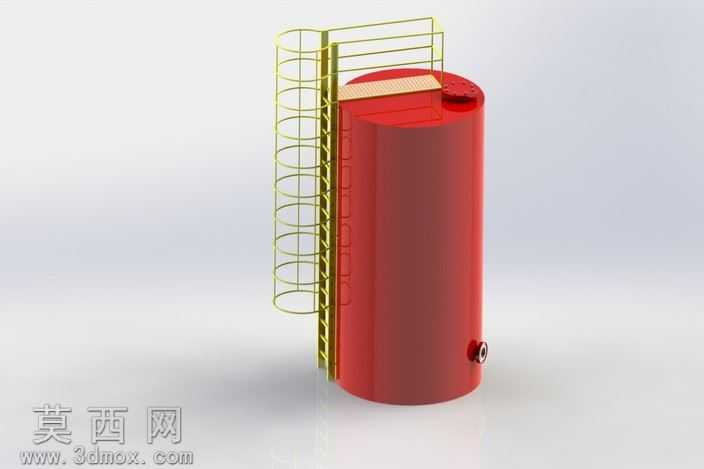

立式储料罐体配套护笼直爬梯结构设计

本作品为立式圆柱形储料罐体配套护笼直爬梯的三维建模设计，整体建模过程严格遵循工业登高设施的安全设计规范，在SolidWorks软件中完成全参数化建模，所有结构尺寸均参考工业罐体附件的通用设计标准设定，确保结构比例协调、安装逻辑合理。建模阶段首先完成立式圆柱形罐体的主体构建，罐体采用等壁厚拉伸成型，底部设置排料接口，接口处添加标准外螺纹结构与密封端面，还原真实工业罐体的出料结构细节，罐体顶部设置圆形人孔与操作平台预留位，为爬梯的安装提供精准的定位基准。护笼直爬梯部分采用分步建模方式，首先构建两根平行的纵向主梯梁，梯梁采用等边角钢截面参数，沿罐体母线方向垂直布置，与罐体外壁保持符合安全规范的操作间距；踏步采用等间距阵列排布，每级踏步均做防滑纹理的细节处理，踏步与梯梁之间添加焊接贴合面的结构细节，还原实际焊接装配的工艺特征。护笼部分采用环形圈与竖向肋条组合结构，环形圈沿爬梯高度方向等距阵列，竖向肋条沿环形圈周向均匀排布，所有护笼构件均与主梯梁做布尔合并处理，保证结构的整体性，护笼从距离地面一定安全高度处起始，延伸至罐体顶部操作平台位置，完全覆盖登高作业的防护区间，避免登高作业时的坠落风险。爬梯与罐体的连接部位设计了多组连接支座，支座采用带安装孔的板式结构，分别与梯梁、罐体外壁做贴合约束，还原实际安装时的螺栓固定连接逻辑。材质与渲染阶段，罐体主体采用亮面红色工业防锈漆材质，调整材质的反光度与粗糙度参数，模拟金属漆面的细腻光泽与轻微环境反射效果；爬梯与护笼构件采用镀锌金属材质，调整金属材质的漫反射颜色为浅金色，添加轻微的磨砂质感，还原镀锌钢材的真实表面质感；场景采用柔和的工作室环境光，搭配主辅双光源布光，主光源从侧上方投射，打出结构的明暗层次，辅光源补充暗部细节，避免阴影过黑丢失结构细节，最终渲染效果清晰展现了爬梯与罐体的装配关系、各部分的结构细节，整体模型结构完整，无多余冗余特征，所有构件的装配逻辑符合实际工业产品的设计要求，可用于工业罐体附件的结构展示、安装示意以及相关教学演示场景。
