摩托车焊缝用链轮张紧装置结构设计

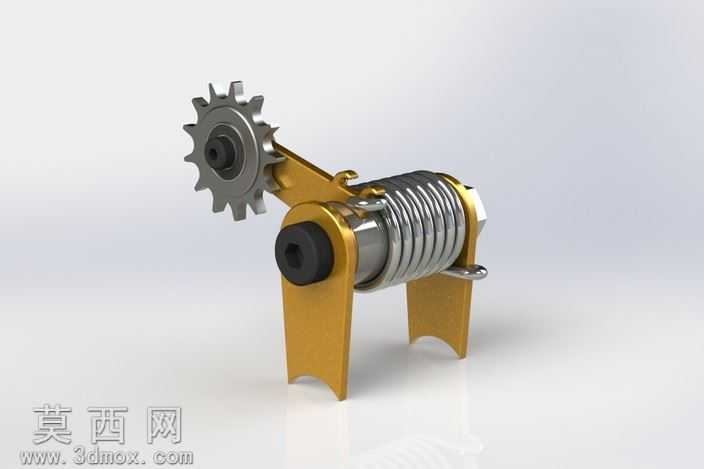

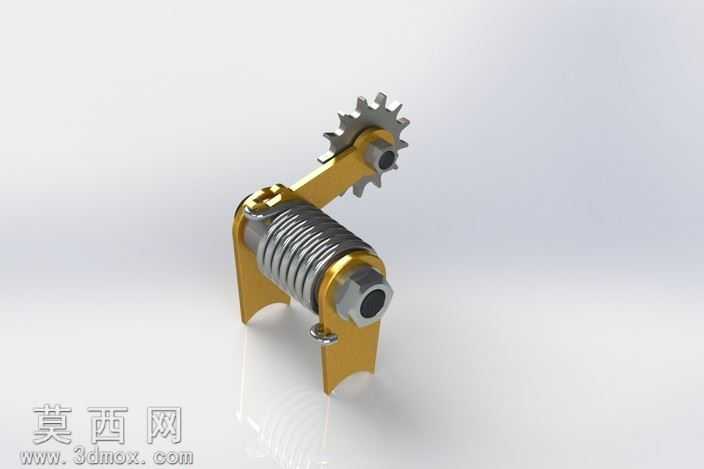

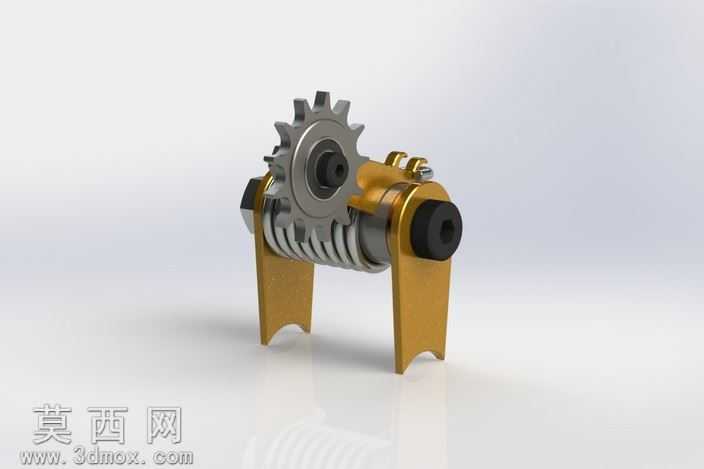

本作品为摩托车传动系统配套的焊缝上链张紧器三维建模成果，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，首先对链轮、张紧弹性组件、双侧支撑支架、连接销轴、端盖固定件等独立零件逐一进行草图绘制与特征建模，链轮部分严格按照摩托车传动链轮的齿形参数生成渐开线齿廓，通过拉伸、阵列特征完成齿形结构构建，保证齿距、齿顶圆、齿根圆参数符合链条啮合的公差要求；张紧弹性组件部分还原了圆柱螺旋压缩弹簧的真实螺距、线径与有效圈数参数，通过螺旋扫描特征生成弹簧实体，搭配内部的导向轴结构，还原张紧过程中弹簧的伸缩导向逻辑。双侧支撑支架采用钣金类特征建模，还原支架底部的叉形安装定位结构，支架上端的销轴安装孔通过同轴心、重合等装配约束与链轮组件、弹簧组件完成配合，保证整体装配无干涉，转动副位置预留合理的装配间隙，符合实际机械装配的公差要求。渲染阶段采用KeyShot完成材质与场景搭建，金属支架部分赋予黄铜质感的金属材质，调整表面粗糙度参数模拟金属机加工后的哑光金属光泽，链轮部分赋予高碳钢材质，调整反射参数还原淬火后金属零件的冷调金属质感，弹簧、销轴等标准件赋予不锈钢材质，端盖的黑色橡胶密封件赋予橡胶类材质，调整漫反射与粗糙度参数还原橡胶的哑光防滑质感；场景采用浅灰色无缝背景，搭配柔和的三点布光，主光从侧上方打亮主体突出结构轮廓，辅光补全暗部细节避免阴影死黑，顶光勾勒零件边缘轮廓，最终渲染图清晰展现张紧器的整体装配关系与各零件的形态特征。设计思路上围绕摩托车链条传动的张紧需求展开，针对链条长期运行后出现的松旷、跳齿问题，通过弹簧提供持续的弹性张紧力，配合链轮与链条的啮合，自动补偿链条磨损产生的伸长量，双侧叉形支架可直接焊接固定在摩托车车架的对应安装位，安装结构简单可靠，无需额外复杂的调节机构，可在车辆运行过程中持续维持链条的合适张紧度，降低链条传动的噪音与磨损，提升传动系统的运行稳定性与使用寿命，整体结构紧凑，占用安装空间小，适配小排量摩托车的传动系统布局需求。
