英制轴用开口E型卡簧挡圈结构设计

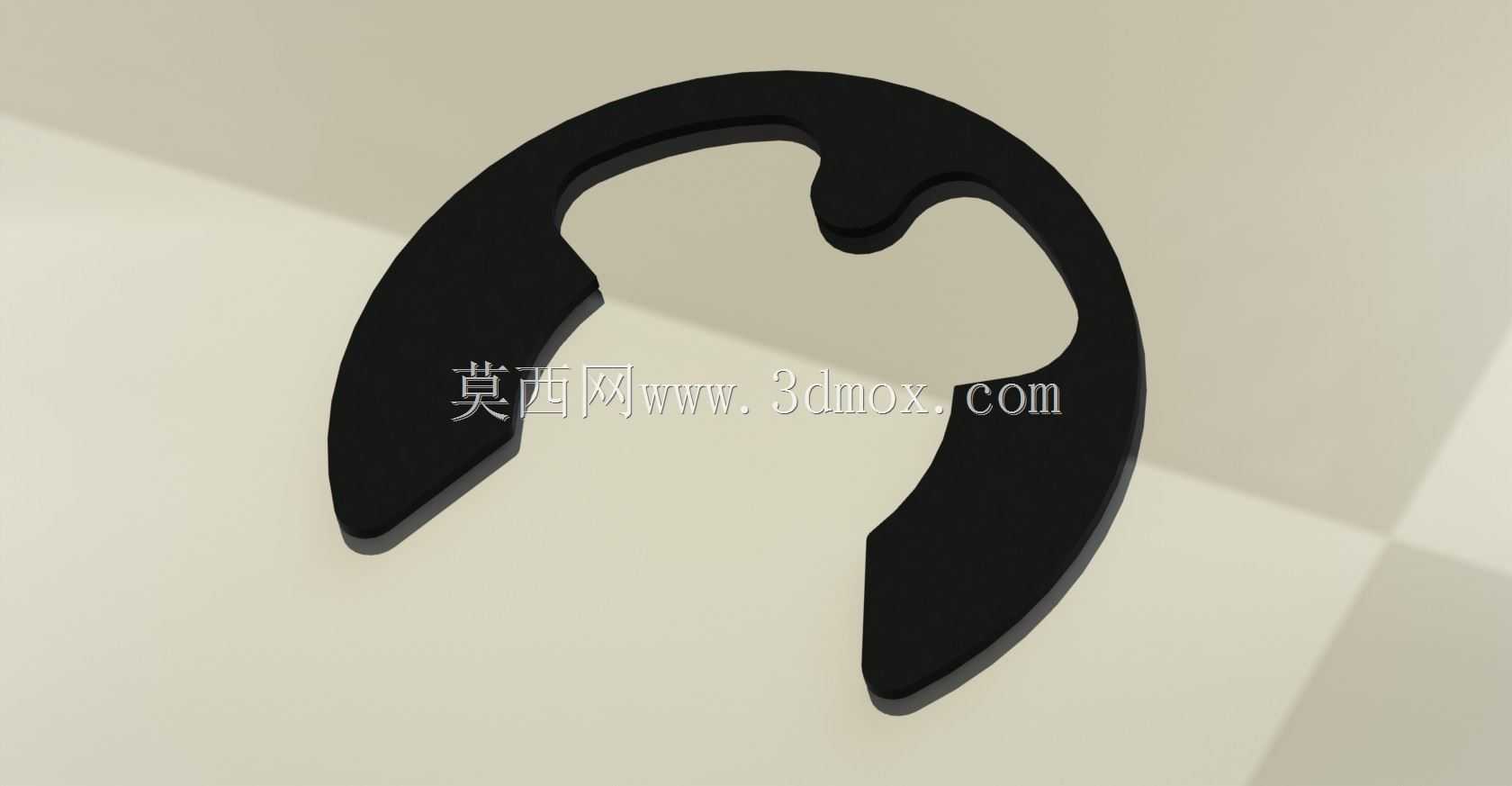

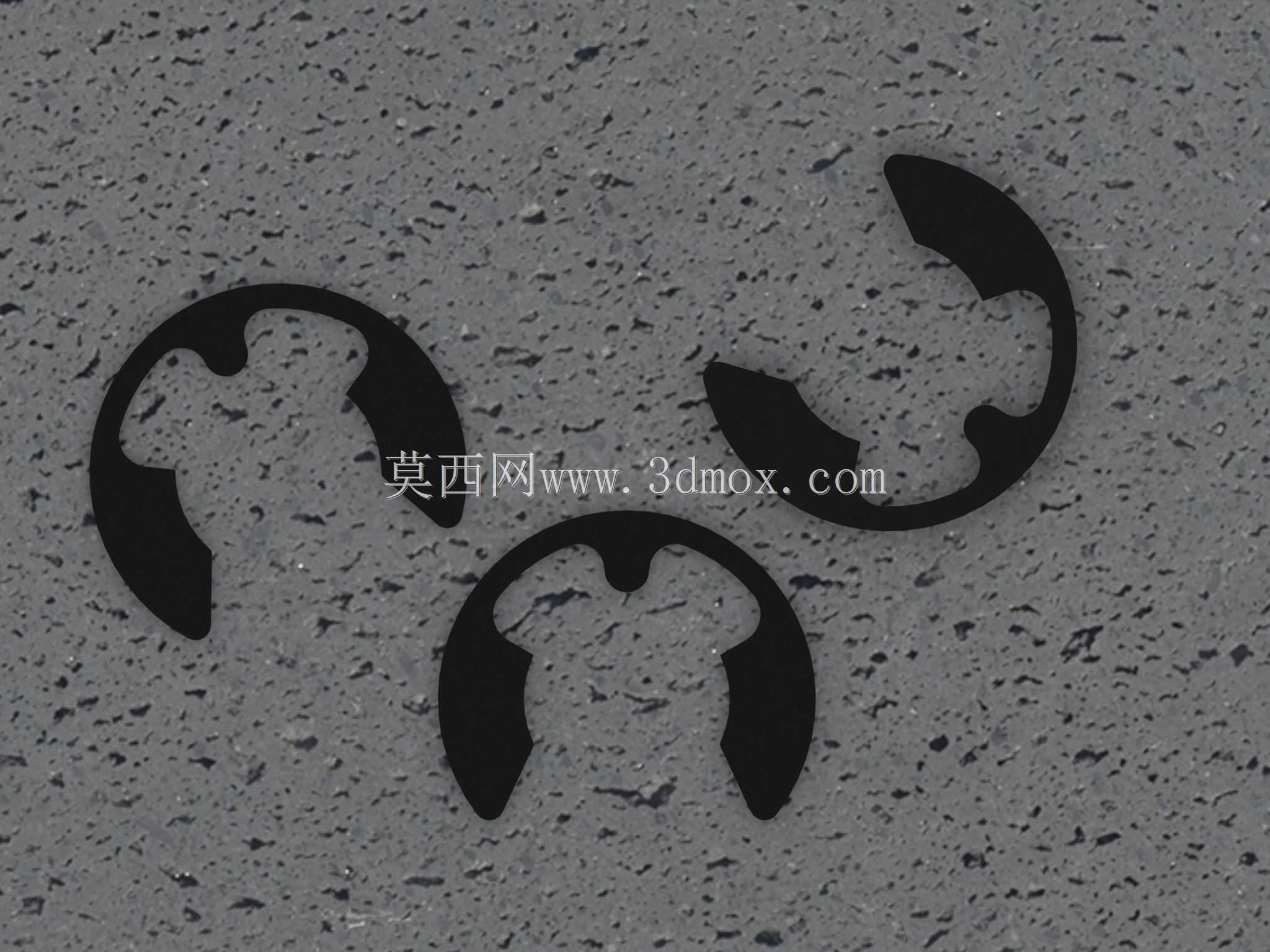

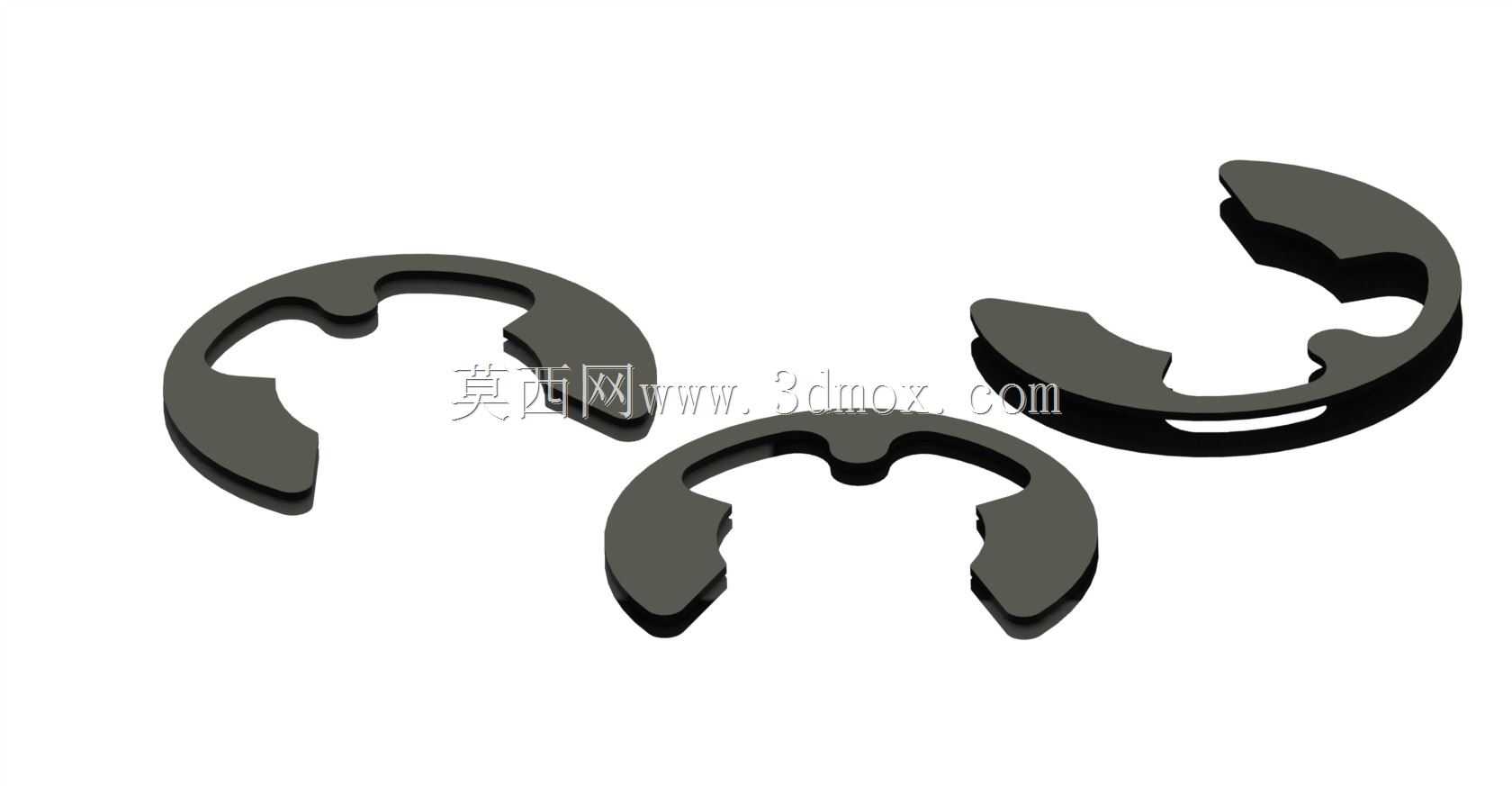

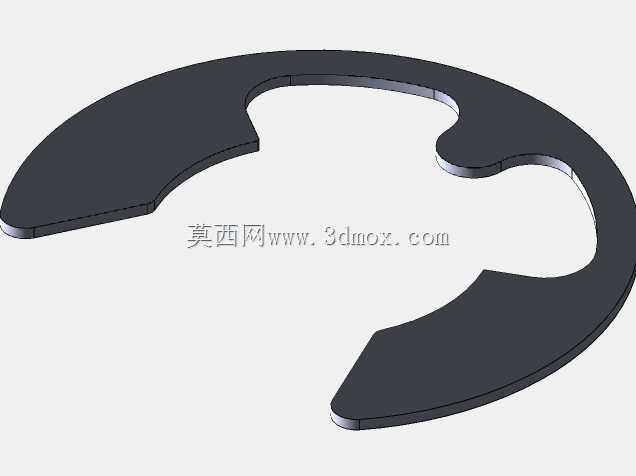

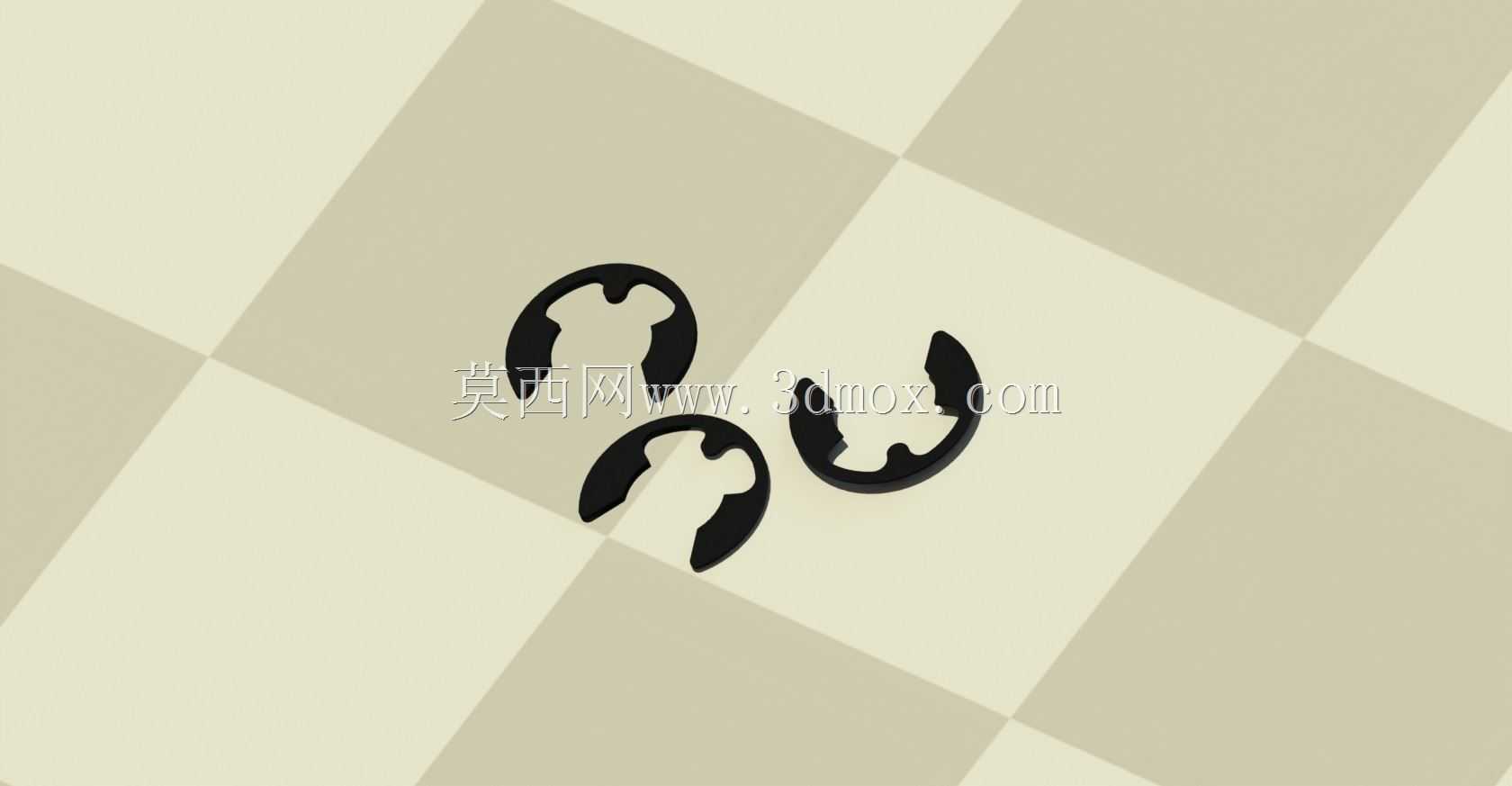

这类E型开口挡圈是轴系轴向限位场景里非常常用的小尺寸紧固件，日常在小型传动机构、家电转轴、精密仪器轴系、微型电机输出轴上都能见到它的身影，核心作用是卡在轴的预设环槽内，限制轴上配套零件的轴向窜动，相比轴端挡圈、圆螺母锁紧这类结构，它的安装空间占用极小，不需要在轴端加工螺纹或者预留螺钉安装位，适合轴端空间紧凑、轴向限位载荷不大的装配场景。设计这款挡圈的时候，首先要匹配对应英制轴的环槽尺寸，适配0.744英寸直径的轴体，环槽的加工深度、宽度都要和挡圈的卡入厚度、内圈卡合弧度匹配，保证安装后挡圈不会从槽内脱出，同时挡圈的开口宽度要经过计算，安装时借助卡簧钳撑开开口，能顺利越过轴径卡入环槽，松开后自身的弹性回弹力会让内圈三个卡合点牢牢贴住环槽侧壁，实现轴向定位。材质选用碳弹簧钢是考虑到这类挡圈需要反复承受撑开的弹性变形，弹簧钢的屈服强度和疲劳性能足够，能保证多次拆装后依然保持足够的卡紧力，表面做锌黄色处理是为了提升基础防锈能力，适配普通工况下的使用需求，不需要额外做表面防护就能应对常规室内设备的使用环境。挡圈的外形是开口弓形结构，外圈做了圆弧过渡，不会在安装后刮蹭周边的相邻零件，两个开口端做了小倒角处理，安装时能顺畅导入环槽，不会刮伤轴表面或者环槽边缘，设计时特意控制了允许倒角和角半径的参数，避免尖角处出现应力集中，导致挡圈在撑开安装或者承受轴向载荷的时候出现断裂失效。实际选型使用的时候，要注意挡圈的安装边界，它的外圈最大直径要小于轴上配套零件的内孔避让尺寸，保证挡圈卡入后，外圈能抵靠在被限位零件的端面上，不会出现卡滞或者限位失效的情况，同时要确认轴向承受的载荷在挡圈的许用范围内，这类小尺寸E型挡圈不适合承受大的轴向冲击载荷，更多是用于常规的轴向定位，防止零件在轴上出现小幅窜动，在微型泵、小型齿轮箱、办公设备转轴这类结构里，这类挡圈的应用占比很高，装配效率比其他轴向限位结构高很多，不需要额外的锁紧零件，卡入环槽即可完成安装，拆卸的时候用卡簧钳撑开开口就能取出，维护更换也很方便。
