3寸双活接手动球阀三维结构设计

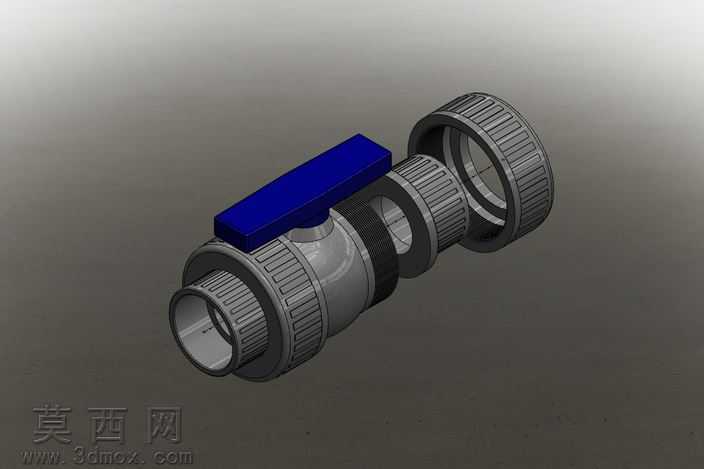

本作品为3英寸规格手动双活接球阀的三维数字化模型，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与流体控制元件的通用设计标准，完整还原了该类球阀的全部结构细节。建模阶段采用自顶向下的设计思路，首先搭建整体装配基准坐标系，确定阀门的通径尺寸、整体长度、接口规格等核心参数，再逐一对各个组成零件进行独立建模，保证零件间的装配约束关系完全符合实际生产装配逻辑，所有配合面均预留合理的公差间隙，还原真实产品的装配可行性。模型包含的结构细节完整覆盖：带防滑滚花纹理的两端活接螺母，滚花特征采用圆周阵列工艺特征建模，还原实际产品手动拧紧时的防滑触感结构；中间的阀体主体采用等壁厚壳体建模，内部流道做平滑过渡处理，符合球阀流体阻力小的结构特性；中间的球形启闭件做了高精度球面建模，保证与密封件的配合面贴合度；蓝色的手动操作手柄做了符合人体工学的长条造型，边缘做圆角过渡处理，手柄与阀杆的连接位置做了扁位防转结构，还原实际操作时的扭矩传递逻辑；阀体与活接螺母之间的密封垫圈、阀杆位置的密封填料结构也都做了完整还原，没有遗漏关键密封结构。材质与渲染阶段，针对不同零件的实际应用材质做了区分：阀体与活接螺母采用硬质工程塑料质感的哑光灰材质，还原UPVC类塑料球阀的外观特性，表面做细微的磨砂质感处理，避免塑料材质的廉价反光；操作手柄采用深蓝色哑光工程塑料材质，与阀体形成清晰的视觉区分，突出操作部件的识别性；密封件采用黑色橡胶质感材质，表面做细微的粗糙纹理处理，还原橡胶密封件的视觉特性；金属阀杆部分做了轻微的金属拉丝质感处理，区分于塑料零件的材质表现。渲染阶段采用柔和的工作室环境光，主光源从斜上方45度照射，搭配辅助补光消除结构暗部的死黑区域，清晰展现各个零件的轮廓与装配关系，背景采用渐变灰色调，突出阀门主体结构，不添加多余装饰元素干扰结构展示。整个模型的结构设计完全贴合民用给排水、低压流体输送管路中常用的3寸双活接球阀的实际形态，既可以作为管路系统三维布管的配套元件使用，也可以作为阀门类产品结构设计的参考样例，模型的所有特征均为可编辑参数化特征，可根据实际需求调整通径、长度、接口形式等参数，适配不同的设计场景。
