透明款手动直通式球阀三维设计作品

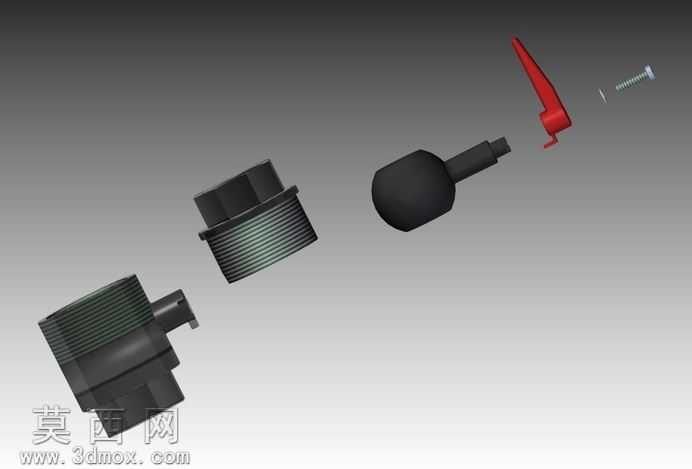

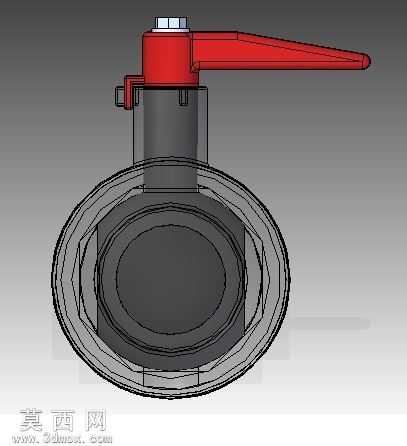

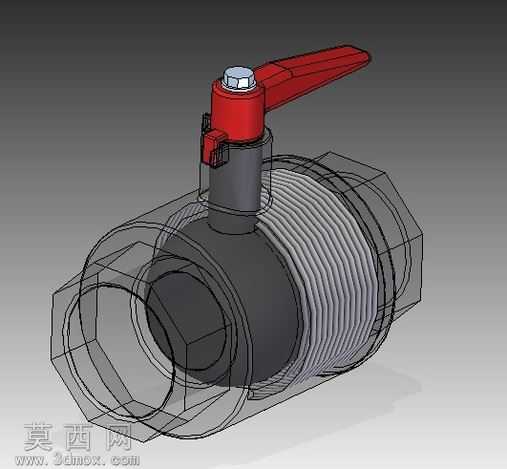

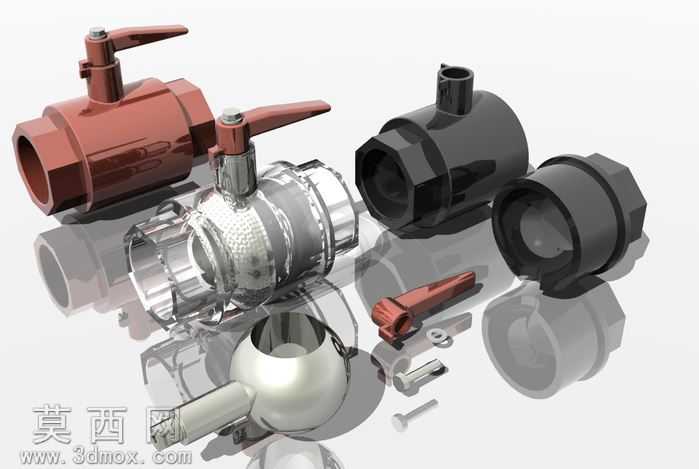

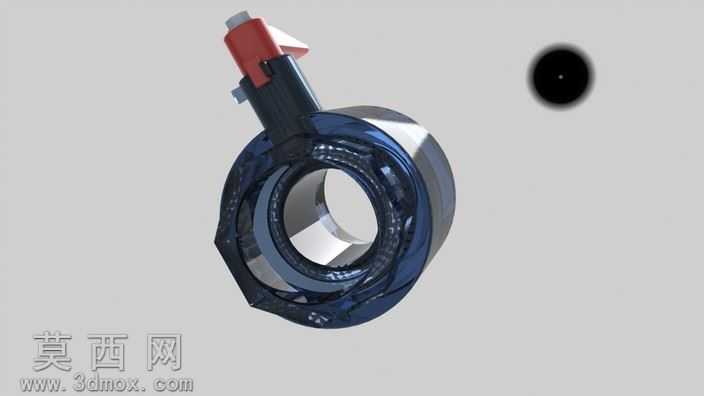

本作品为手动直通式球阀的三维数字化设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，严格遵循手动球阀的通用工程设计规范，对各组成部件进行1:1等比例还原。模型整体采用两端内螺纹直通式结构，核心组成包含阀体、球形阀芯、阀杆、红色扳动手柄、端部密封压盖、密封组件等结构，建模过程中对每一处装配间隙、配合公差都做了符合实际生产要求的参数设定，确保各部件可完成虚拟装配验证，还原真实球阀的转动启闭逻辑。材质与渲染表现上，为清晰展示内部结构，阀体部分采用半透明深蓝色工程塑料质感材质，既还原了部分塑料球阀的真实材质特性，又可直观呈现内部球形阀芯的流道结构与装配位置；扳动手柄采用哑光红色工程塑料材质，阀杆与阀芯采用金属质感材质，端部连接螺纹做了精细化的纹理刻画，密封件采用黑色橡胶质感表现，渲染阶段采用蓝色纯色背景配合柔和打光，突出模型整体结构与材质区分，多角度渲染图可清晰展示球阀的外观形态、手柄操作角度、端部连接结构。设计思路上，该模型围绕民用管路、小型工业流体管路的截断控制需求展开，结构设计参考常用的两片式球阀结构，手柄采用扁平长杠杆式设计，符合手动操作的力矩需求，球形阀芯的通孔直径与阀体通径保持一致，确保流道通畅无明显节流，端部螺纹结构符合常规管路连接标准，可直接用于管路系统的虚拟装配验证、产品展示演示、教学科普等场景。建模过程中对模型的拓扑结构做了优化处理，在保证结构细节完整的前提下控制模型面数，既满足高分辨率渲染的细节需求，也可适配后续的工程仿真、3D打印验证等不同应用场景，模型内部的密封槽、阀芯定位结构、阀杆防飞出结构都做了精细化还原，完整复现了手动球阀的核心功能结构，可直观展示球阀90度旋转启闭的工作原理。
