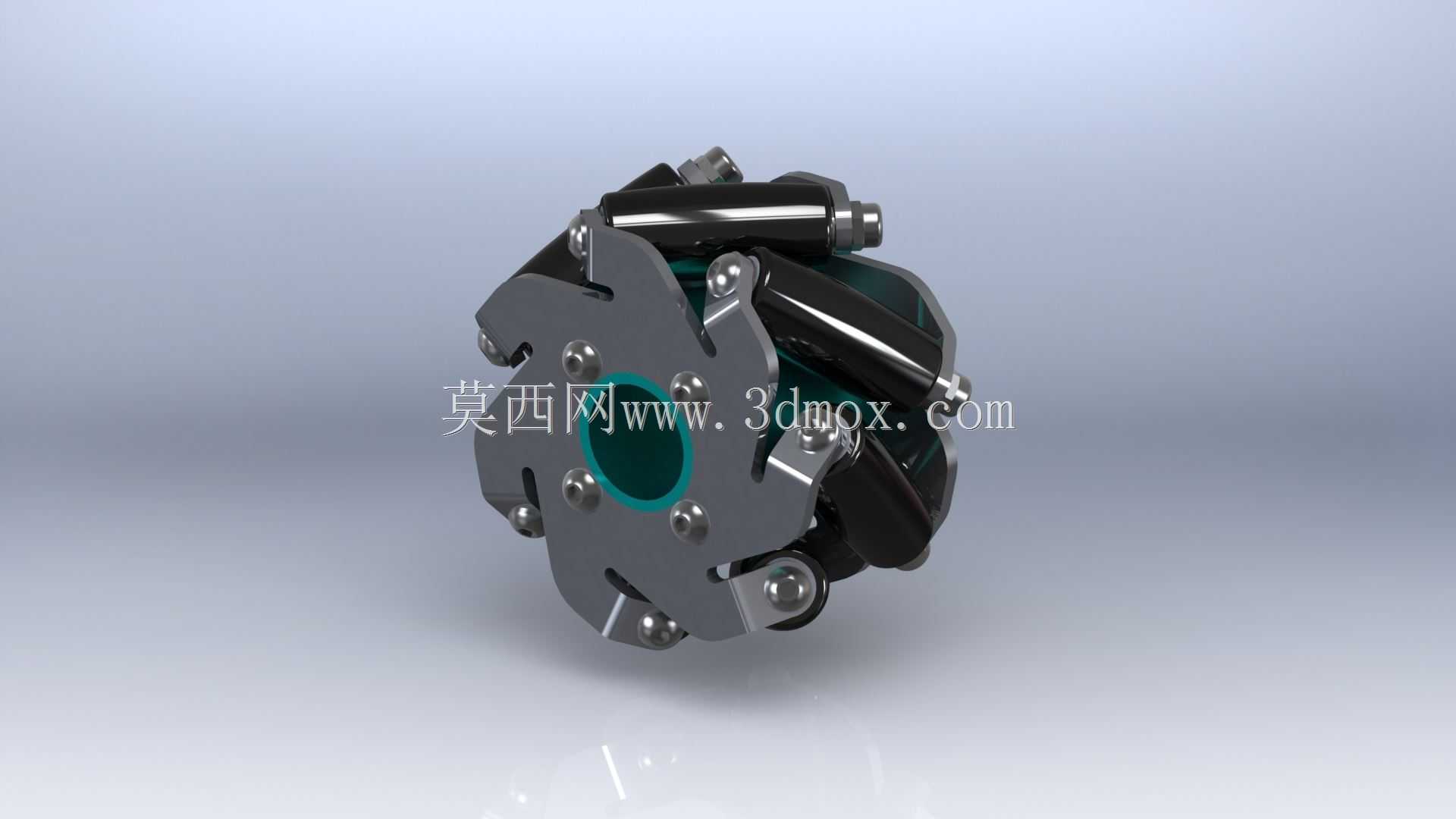

这款轮组的核心设计逻辑围绕全向移动场景的实际需求展开,区别于传统定向轮、万向轮的运动逻辑,其通过周边呈特定夹角排布的从动辊子结构,实现不同轮组转速、转向组合下的多维度运动输出。在实际工业场景中,这类轮组常被应用在空间受限的仓储AGV、车间转运平台、智能巡检机器人底盘上,不需要预留传统车辆的转弯半径,就能完成横向平移、原地自旋、斜向行进等复杂动作,适配窄通道作业、精密工位对接这类对移动灵活性要求极高的工况。从结构细节来看,轮体主体采用辐板式承载结构,中心设置与驱动轴配合的安装通孔,孔周预留的螺栓孔位可直接与驱动法兰、轮毂连接件锁紧,安装边界需要匹配对应输出轴的轴径、法兰止口尺寸,同时要保证轮组安装后辊子的母线与地面完全贴合,避免出现局部受力不均导致的辊子偏磨、运行抖动问题。周边的从动辊子采用交错排布方式,每个辊子的轴线与主轮轴线呈固定夹角,辊子自身可绕自身轴线自由转动,当主轮被驱动旋转时,辊子与地面接触产生的摩擦力会分解出沿主轮圆周方向与辊子轴向的两个分力,通过多个轮组的分力矢量组合,就能实现任意方向的合力输出,完成全向移动动作。设计过程中需要重点控制辊子的轮廓包络精度,保证所有辊子的外轮廓共同构成完整的圆柱面,避免轮组转动过程中出现接触点跳动,影响运行平稳性;同时辊子的安装支架需要兼顾强度与安装精度,支架与主辐板之间通过紧固件定位,既要承受设备满载时的垂直载荷,也要抵抗加减速、转向过程中的横向冲击力,连接位置的公差需要控制在合理范围内,防止辊子转动卡滞。在选型适配时,需要根据设备的整体载重、运行速度、地面平整度要求匹配对应尺寸的轮组,轮径大小直接影响越障能力与底盘离地高度,辊子的材质选择需要结合使用场景的地面属性,硬质辊子适配环氧地坪这类平整硬化地面,滚动阻力更小,带包覆层的辊子则能适配略有起伏的普通车间地面,提供更好的抓地力与缓冲性能。这类轮组的安装布局通常采用四轮矩形排布,每个轮组由独立的驱动单元控制转速与转向,控制系统通过运动学解算算法,将目标移动方向、速度拆解为每个轮组的对应转速参数,最终实现精准的全向移动控制,相比传统的转向轮结构,其运动灵活性更高,能够大幅提升狭小空间内的设备作业效率,减少通道预留宽度,提升车间、仓储空间的利用率。
