SG90微型舵机高精度三维结构模型

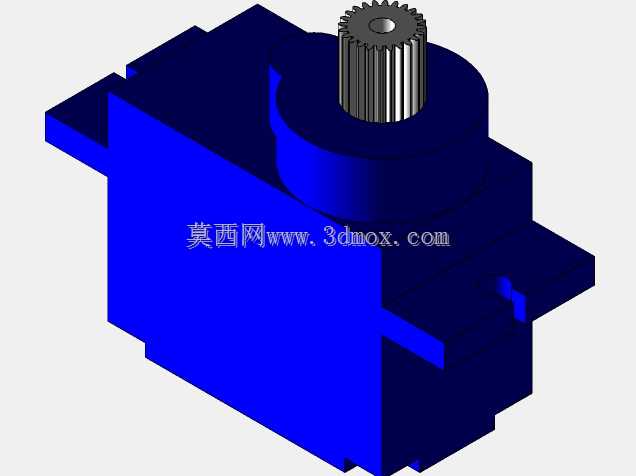

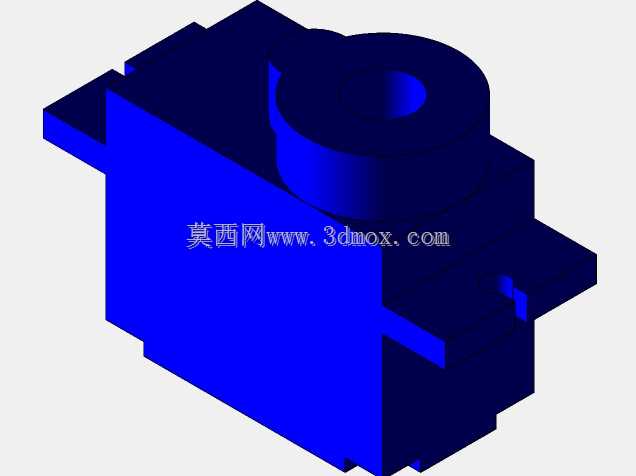

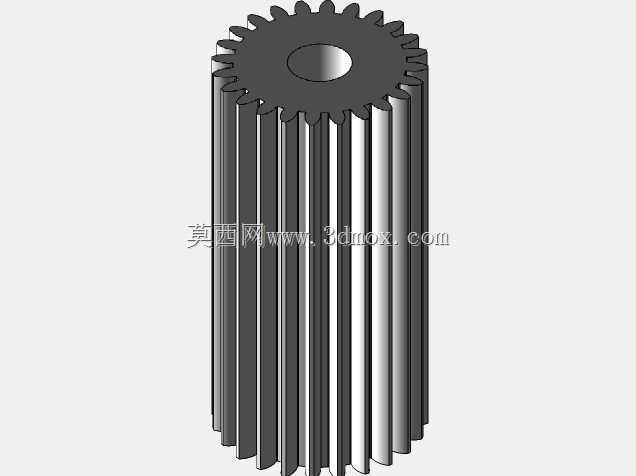

在小型自动化执行机构、航模舵面控制、桌面级机器人关节驱动这类对安装空间、自重有严格限制的场景里，这类9g级微型舵机是应用频次极高的执行元件。做三维建模时首先要卡准安装边界，这类舵机的主体外壳多为工程塑料注塑成型，整体轮廓方正，输出轴位于壳体上部居中位置，配套的安装耳位预留了标准螺丝过孔，建模时要严格还原孔位的中心距与孔径公差，避免实际装配时出现干涉，很多新手建模时容易忽略舵机引出线的出线槽位置，导致装配后线材被壳体挤压，影响走线可靠性。从功能特性来看，这类微型舵机内部集成了直流驱动电机、减速齿轮组、位置反馈电位器，通过PWM信号即可实现0到180度范围内的角度定位，建模时需要把内部齿轮组的传动啮合关系还原清楚，尤其是各级齿轮的模数、齿厚参数要匹配实际传动比，不能只做外观壳体而忽略内部传动结构，否则后续做运动仿真时无法还原真实的舵机转动响应逻辑。设计思路上，这类舵机的结构优先保证轻量化与输出扭矩的平衡，外壳的加强筋布局都经过受力优化，既不会因为壳体过薄导致齿轮组定位偏移，也不会因为冗余结构增加整体自重，在做配套安装结构设计时，要预留出舵机转动时的摆臂活动空间，尤其是配套不同长度的舵机摇臂时，要核算摇臂扫过的区域范围，避免和周边结构件发生运动干涉。实际选型适配时，这类舵机的输出轴带有标准的齿形结构，和通用舵机摇臂的内齿完全匹配，建模时要还原齿形的细节，保证配套的标准摇臂可以直接装配到位，不需要额外修改配合尺寸。另外要注意舵机底部的定位凸台尺寸，很多安装座会设计对应的定位凹槽来快速定位舵机位置，这部分的尺寸公差要控制在合理范围，既保证装配顺畅，也不会因为间隙过大导致舵机工作时出现晃动。在小型云台、智能小车转向机构、仿生机器人的小关节驱动场景里，这类微型舵机的安装尺寸一致性直接决定了整机组装的效率，所以三维模型的尺寸精度要完全对标实物的实测尺寸，不能仅凭公开的标称尺寸建模，要把壳体的脱模斜度、安装孔的倒角、输出轴的限位结构这些细节都还原出来，方便结构设计人员直接调用模型完成整机布局，不需要反复核对实物尺寸调整装配关系。
