木工数控设备铝型材防护外框架结构

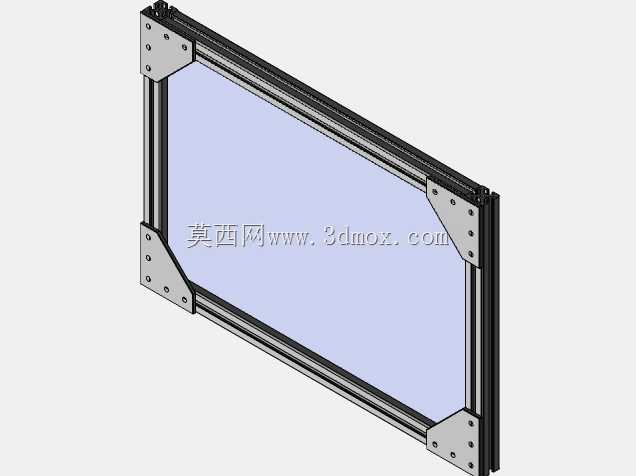

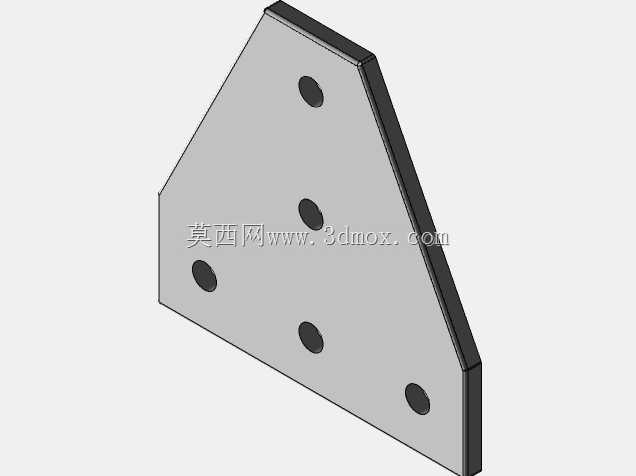

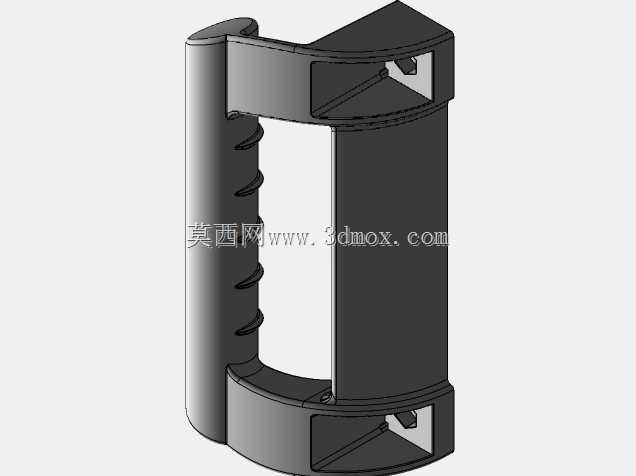

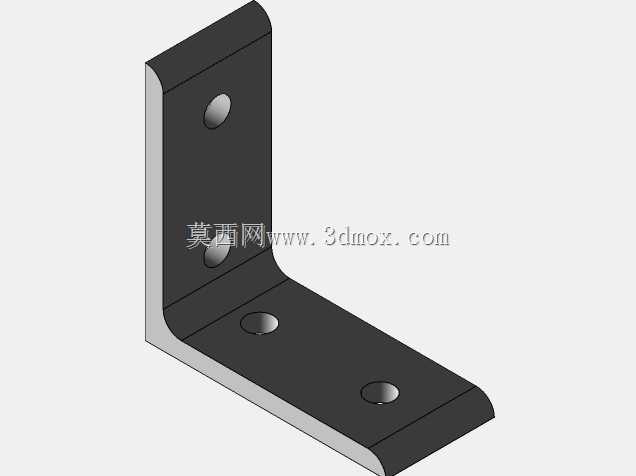

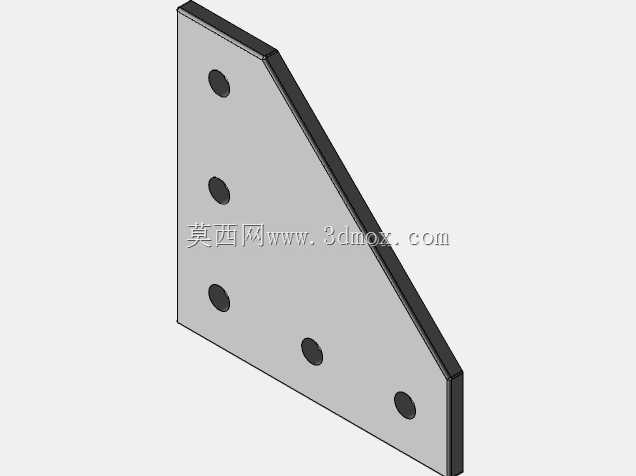

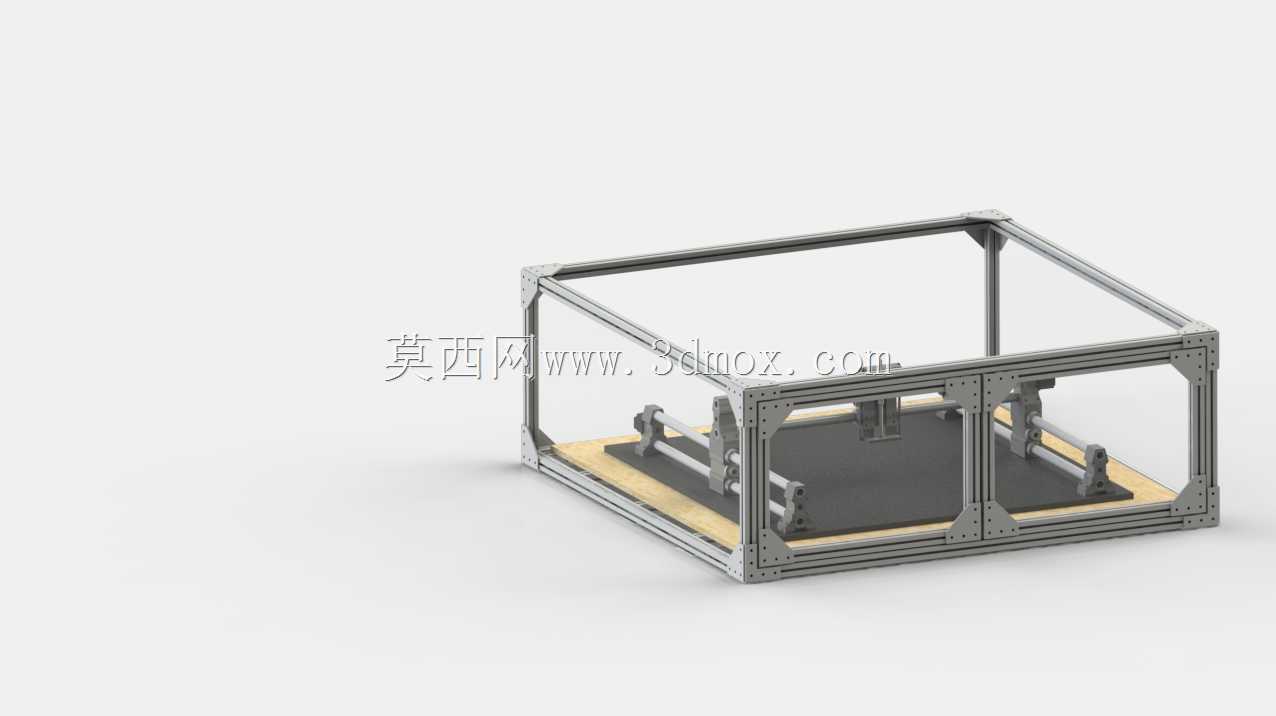

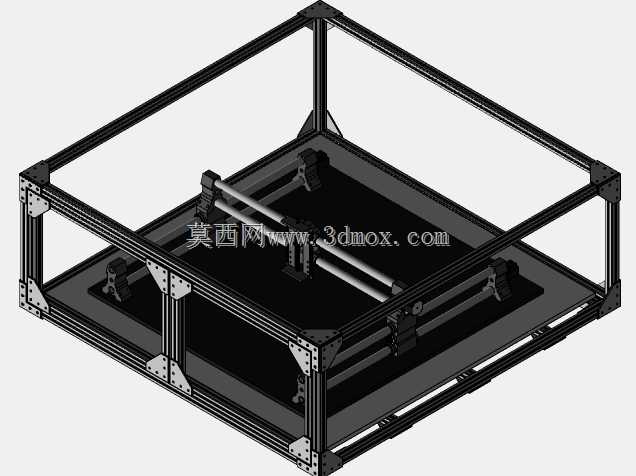

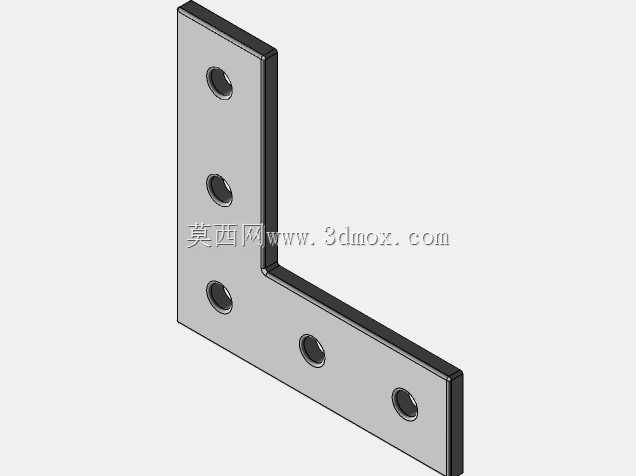

这款框架结构主要面向小型木工数控加工场景，适配桌面级木工CNC的防护与安装需求，解决小型木工加工过程中切屑飞溅、加工区域无围挡的实际问题，同时兼顾设备组装的便捷性与后期维护的操作空间。整体外廓尺寸控制在5x5英尺范围，适配多数小型工坊、创客空间的工位摆放边界，不会占用过多操作台面空间，框架底部预留的安装位可直接固定在常规木质工作台或金属工装台面上，无需额外加工复杂的安装基座。设计阶段优先选用工业铝型材作为主体框架材料，采用市面常见的欧标标准挤压型材规格，切割下料时可直接匹配型材厂商的常规定尺长度，最大程度减少余料浪费，同时降低非标准加工的成本与周期，所有型材连接位置采用标准角槽连接件固定，无需焊接工序，普通操作人员借助内六角扳手即可完成整机组装，适合非专业机加工背景的用户自行搭建。框架底部专门设计了插接式槽位结构，加工过程中产生的木屑、粉尘可通过槽口直接扫入下方预留的收集区域，无需额外搭建复杂的除尘管路即可实现初步的切屑归集，日常清理时只需抽出下方承接的托盘或集尘袋即可完成废屑处理，大幅降低木工加工场景的日常清理工作量。框架的侧部与前部预留了面板安装位，可根据实际预算与使用需求选择聚碳酸酯透明板、密度板、硬纸板等不同材质的围挡面板，透明面板可在加工过程中直观观察刀具切削状态，同时阻挡木屑飞溅到操作区域，硬质面板则可提供更好的结构防护，避免加工过程中误触运动部件。框架前部预留了铰链安装孔位，可直接加装标准合页实现门板开合，方便日常更换刀具、调整工件位置、检修设备传动部件，所有安装孔位均按照标准五金件尺寸预留，无需二次打孔即可直接装配市面常见的门把手、磁吸门扣等配件。框架内部预留了足够的电气元件安装空间，可将控制板、驱动模块、接线端子等部件直接固定在框架内侧的型材槽内，无需额外设计独立的电气安装盒，整机组装完成后线路可全部隐藏在型材槽内，避免加工过程中木屑堆积在线路表面引发的安全隐患。考虑到部分创客团队的加工条件限制，框架上的部分异形连接块、走线固定座等小部件采用3D打印兼容设计，可直接使用桌面级FDM3D打印机制作，无需单独开模或外协加工，进一步降低整机组装的门槛，适合FRC参赛团队、小型木工工坊、个人创客自行搭建使用。
