涵道式四旋翼空中作业飞行载具结构

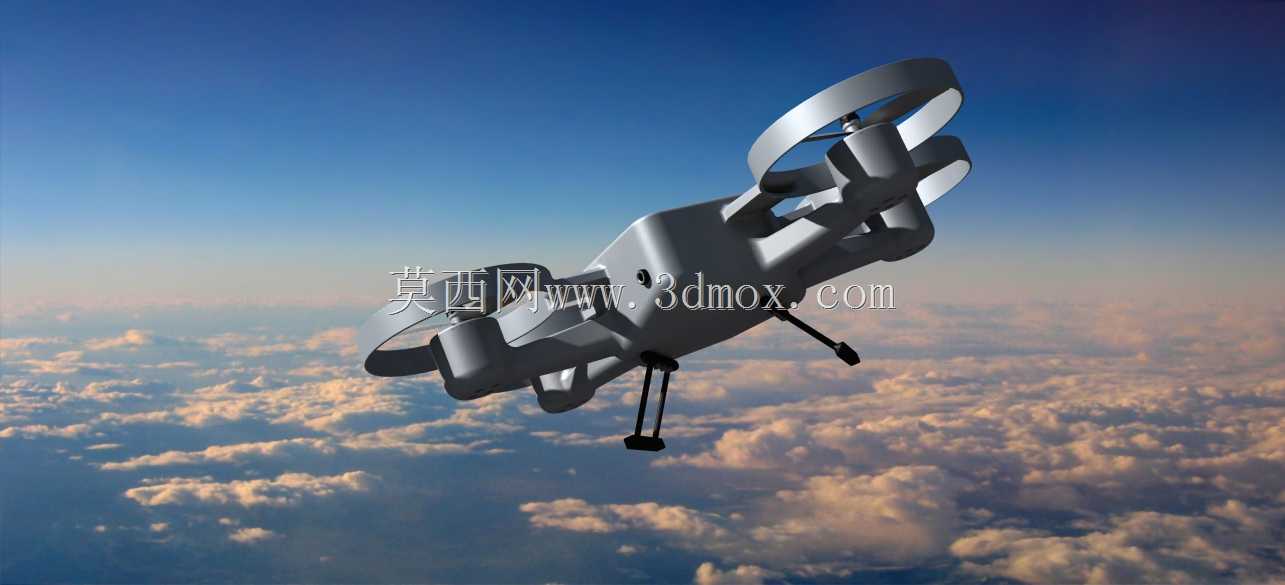

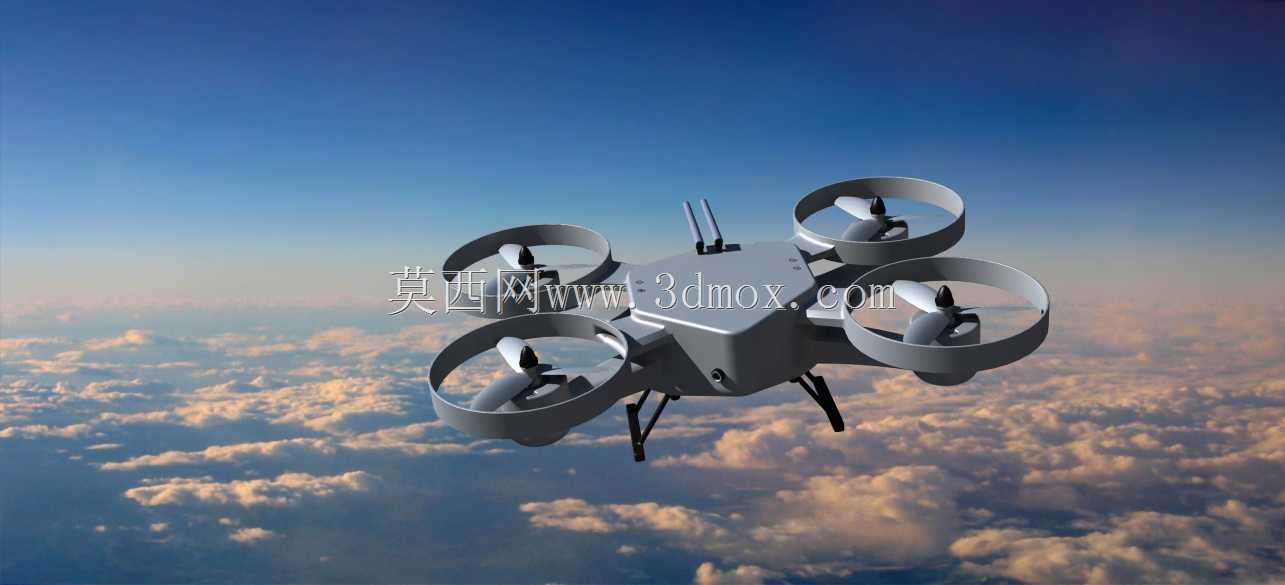

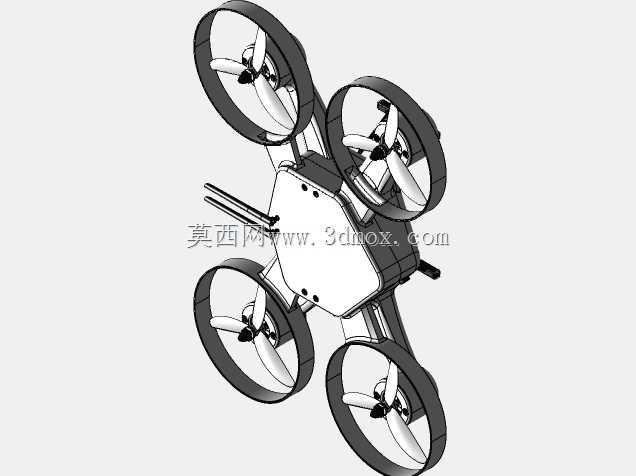

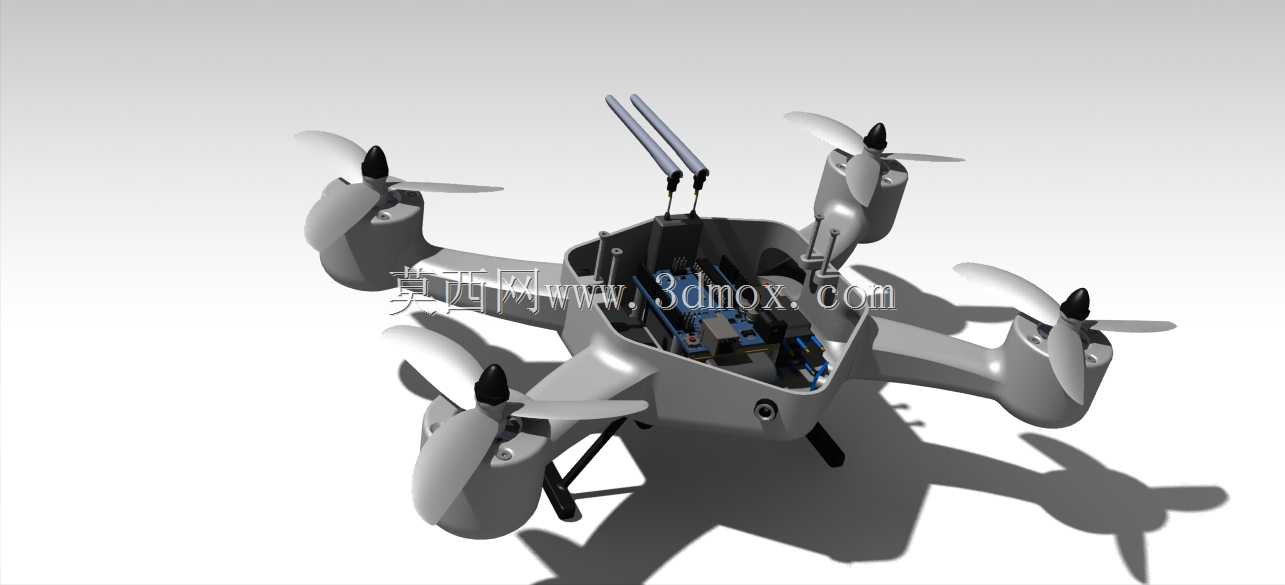

这款涵道防护式四旋翼飞行载具的结构设计，首先围绕低空近场作业的安全需求展开，涵道环的设置并非单纯的气动优化，更多是为了在建筑外立面巡检、农林低空取样、狭小空间航拍作业场景下，避免旋翼直接触碰障碍物造成桨叶损毁或者设备坠损，同时涵道结构能够约束旋翼下洗气流的扩散范围，在近地面作业时减少气流卷起地面扬尘、杂物的概率，适配厂区内部管线巡查、大棚作物长势监测这类对气流扰动有要求的作业场景。从控制链路的硬件适配来看，结构预留的飞控安装位完全匹配开源控制板的安装孔位，机架中心舱的空间布局做了分层设计，上层预留数传天线的安装固定位，避免金属机架结构对射频信号的遮挡，中层放置飞控核心板与供电模块，下层预留任务载荷的快装接口，可根据作业需求快速更换航拍相机、气体采样模块、小型喊话器等不同作业组件，不需要重新打孔调整机架结构。动力布局上采用四轴对角同向旋转的配平方式，每个涵道内部的电机安装座做了减震胶圈的预留槽位，能够过滤电机高速转动带来的高频振动，避免振动传递到飞控的惯性测量单元影响飞行姿态解算精度，同时起落架采用高置弹性支腿结构，支腿的高度预留了足够的任务载荷安装空间，降落时支腿的弹性形变能够吸收落地冲击，保护中心舱内的电子元件与挂载设备。机架的受力结构做了轻量化优化，四个机臂与中心舱采用一体化连接设计，减少拼接件带来的结构应力集中点，涵道环与机臂的连接位置做了加强筋过渡，在大机动飞行动作下能够承受旋翼产生的拉力与扭矩负载，不会出现结构形变影响飞行姿态稳定性。安装边界上，机架整体的外轮廓尺寸适配常规的便携收纳包尺寸，机臂与涵道采用快拆连接结构，拆解后能够快速收纳运输，到达作业现场后不需要额外工具即可完成组装调试，电机安装位的孔位适配主流的外转子无刷电机规格，电调的走线槽隐藏在机臂内部，既能够减少飞行时的走线风阻，也能避免线材外露被旋翼剐蹭造成飞行故障。中心舱的电池仓采用滑轨式固定结构，能够根据不同重量的电池调整前后安装位置，方便配平整机重心，确保不同载荷下的飞行姿态稳定。
