TO-220封装TIP31A功率三极管三维建模

这款直插式功率三极管的三维建模，完全围绕实际电路装配、PCB布局、散热结构匹配的工程需求搭建，还原了TO-220封装的全部结构细节。从实际应用场景来看，这类NPN型功率三极管常出现在中小功率线性电源、低压电机驱动、音频功率放大、电子开关控制回路中，是工控板卡、消费电子电源模块、小型驱动装置里的常用功率器件，建模时需要充分考虑其在整机装配中的干涉问题，尤其是引脚间距、散热片安装位与周边电容、电阻、散热结构的空间匹配。

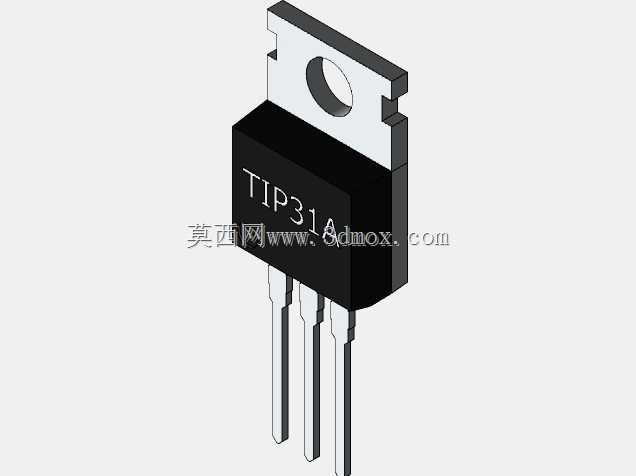

模型还原了器件的全部功能结构：黑色塑封主体部分标注了器件型号丝印，对应实际生产中器件的标识区域，方便装配时的极性识别与物料核对；上方的金属固定片带有标准安装圆孔，是用来配合螺丝将器件锁附在铝散热片上的结构，建模时严格匹配了实际安装孔的孔径、金属片的厚度与弯折角度，保证装配时螺丝可以顺利穿过，金属片与散热片表面可以完全贴合，避免因贴合间隙导致热阻升高，影响器件散热效率。

引脚部分的建模完全遵循TO-220封装的引脚尺寸规范，三根直插引脚的线径、引脚间距、引脚伸出塑封体的长度都与实物一致，在PCB布局阶段，导入该模型可以直接核对PCB封装的焊盘位置是否匹配，避免出现引脚与焊盘错位、插装时引脚顶到PCB内部走线的问题，同时也能提前确认引脚伸出PCB背面的长度是否满足波峰焊的工艺要求，是否会和机箱内部的其他结构产生干涉。

建模过程中，对塑封体与金属散热片的结合位置做了精准的结构还原，没有出现结构错位、穿模的问题，金属片的缺口结构也完全复刻实物，这个缺口是生产过程中封装定位用的结构，同时也能在安装时起到防呆作用，避免器件装反。从安装边界来看，该器件在装配时需要预留的空间包含三个部分：一是塑封体本身的占位空间，二是上方金属片安装螺丝后螺丝头的突出高度，三是引脚折弯或者插装后需要的走线空间，模型完整呈现了这些结构的边界尺寸，结构设计人员在做整机布局时，可以直接将模型导入装配体，核对散热片的安装位置、PCB与散热片的间距是否满足器件的安装要求，不需要反复打样确认尺寸，能有效缩短硬件开发阶段的结构验证周期。

不同于普通示意类的电子元件模型，这款模型的所有结构倒角、边缘细节都和实物一致，比如塑封体的边角脱模斜度、金属片的冲压边缘特征、引脚端部的切角细节都做了还原，不仅可以用于结构装配验证，也可以用于产品宣传的爆炸图制作、装配工艺演示动画制作，满足不同场景的使用需求。在做散热仿真时，该模型的结构尺寸也能为热阻计算提供准确的几何参考，帮助工程师更精准地评估器件在额定功率下的温升情况，提前优化散热结构设计，避免器件工作时因过热出现性能衰减或者损坏。
