带菱形安装法兰的万向滚珠自由脚轮结构

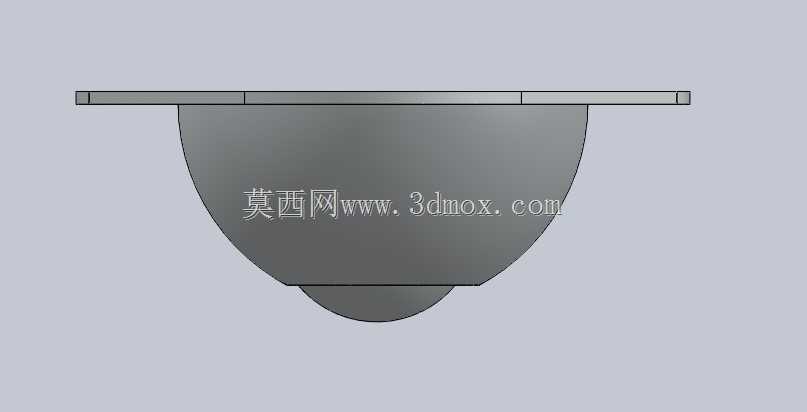

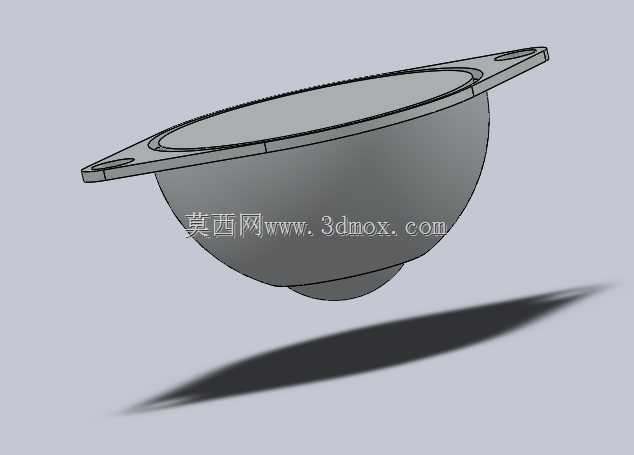

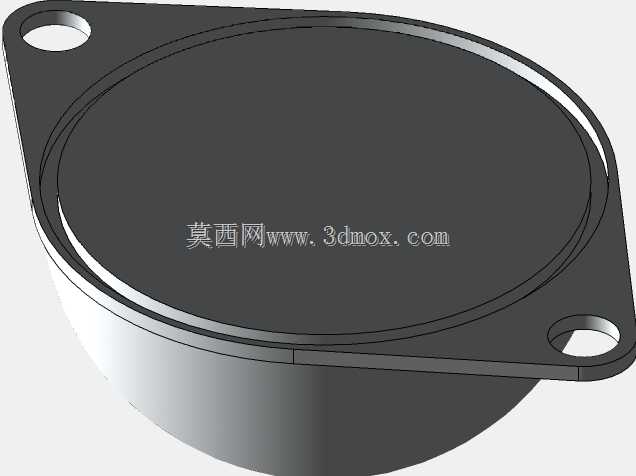

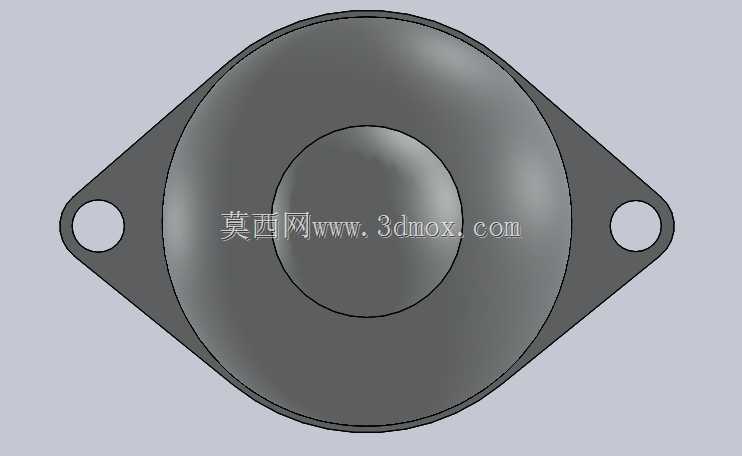

这款万向滚珠式自由脚轮，常被应用在轻型输送线的工装板底面、小型周转设备的底部支撑位，也可嵌入到物料滑移工作台的台面作为辅助滚动支撑，替代传统定向轮在小空间内完成任意方向的滑移转向，不需要额外设置转向结构就能让承载物件在平面上完成多方向位移调整。从结构设计来看，主体采用半球形外壳包裹内部滚珠承托结构，顶部伸出的菱形安装法兰带有两个对称的安装通孔，安装时不需要额外加工复杂的定位槽，直接通过螺栓穿过通孔就能完成固定，法兰与半球壳体的衔接处做了圆弧过渡处理，避免应力集中在衔接位置，长期受载时不会出现法兰断裂的问题。内部的滚珠突出半球壳体底部一小段距离，保证滚动时壳体不会与支撑面产生摩擦剐蹭，同时滚珠与壳体之间的预留间隙控制在合理范围，既不会因为间隙过大导致滚珠晃动产生运行噪音，也不会因为间隙过小出现滚珠卡滞无法顺畅滚动的问题。在安装边界上，菱形法兰的两个安装孔中心距适配常规轻型设备的底部安装孔位，半球壳体的外径尺寸控制在紧凑范围内，安装后不会过多占用设备底部的预留空间，整体安装高度较低，能降低承载设备的整体重心，提升移动过程中的稳定性，不会因为脚轮高度过高导致设备移动时出现侧倾风险。实际选型使用时，这类脚轮适合承载重量不大的工装、周转料架或者滑移工作台，相比传统的支架式万向脚轮，它没有外露的转向支架结构，不会出现支架被线缆、杂物缠绕卡滞的问题，在洁净车间、电子装配生产线这类对杂物残留要求较高的场景也能适配，滚动过程中运行阻力小，只需要很小的推力就能带动承载物件移动，在需要频繁调整物件位置的工位上，能有效降低操作人员的推拉力度，减少重复动作带来的体力消耗。建模过程中对滚珠与壳体的配合面做了精确的曲面拟合，保证滚珠的滚动轨迹完全贴合壳体内腔的球面，不会出现滚动偏移的问题，法兰上的安装孔做了沉头设计，安装后螺栓头不会突出法兰表面，避免螺栓头剐蹭设备底部的其他结构。
