2.54间距2pin直插排针连接器结构

这款2pin间距2.54mm的直插排针，是电子电路互联场景里极为常用的基础互联元件，日常在消费类电子控制板、工控信号转接板、小型嵌入式开发模块、测试治具信号回路里都能见到它的身影，核心作用是实现两块PCB板之间、或者PCB板与外部线束之间的可拆卸信号与小电流通路连接，相比焊接固定的导线，它的插拔式结构能大幅提升设备组装、后期维护的效率，也方便模块化功能板的快速替换升级。

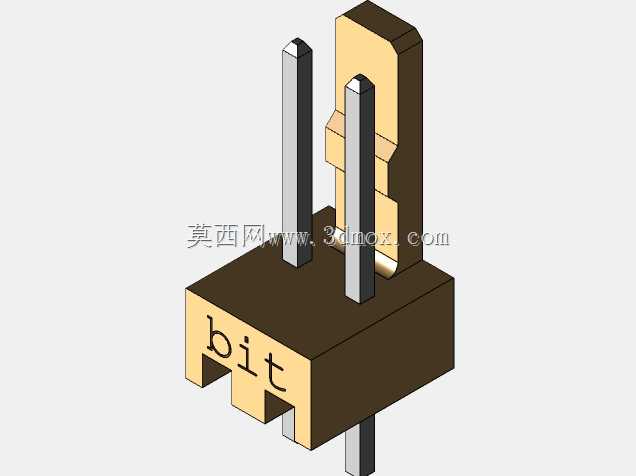

从结构设计逻辑来看，这款排针采用了单排双针的直插布局，针脚间距严格遵循2.54mm的行业通用标准，这个间距尺寸刚好匹配通用PCB板的标准网格孔位，设计PCB封装时可以直接调用标准库焊盘，不需要额外调整孔位坐标，能减少设计阶段的出错概率。针体部分采用方形截面的金属插针，表面做镀锡处理，既保证插接时的接触导通可靠性，也能提升针体的抗氧化能力，降低长期使用后的接触电阻漂移问题。

绝缘基座部分采用耐高温的工程塑料注塑成型，基座上的针孔与插针采用过盈配合固定，插针压入基座后不会出现松脱、移位的问题，基座底部设计了定位凸台，在PCB焊接时可以卡在板面孔位里，避免过波峰焊时排针出现歪斜、浮高的问题。插针伸出基座底部的长度适配常规1.6mm板厚的PCB通孔焊接需求，伸出长度预留了足够的焊锡爬升空间，能保证焊接后的机械强度与导通可靠性；插针伸出基座顶部的长度适配标准2.54mm间距母座的插接深度，插拔时的保持力控制在合理区间，既不会因为太松导致接触不良，也不会因为过紧导致插拔困难、甚至把插针从基座里拔出来。

在安装边界上，这款排针的整体宽度、基座高度都做了紧凑化设计，在PCB上占用的布局空间极小，双针的布局刚好适配单路电源、单路信号或者低速差分信号的连接需求，不会占用多余的板上空间，适合在空间紧凑的小型电子设备内部使用。基座侧面的卡位结构还能在多排排针并排使用时起到辅助定位的作用，避免相邻排针之间出现位置干涉。针体的倒角设计在插入母座或者PCB孔位时能起到导向作用，即使插接时存在微小的位置偏差，也能顺着倒角顺利插入，降低组装时的对位难度，提升产线组装的作业效率。
