roboRIO控制器十槽位固定安装夹

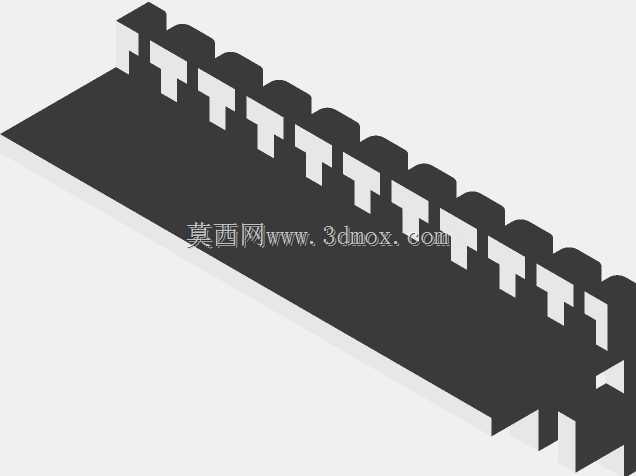

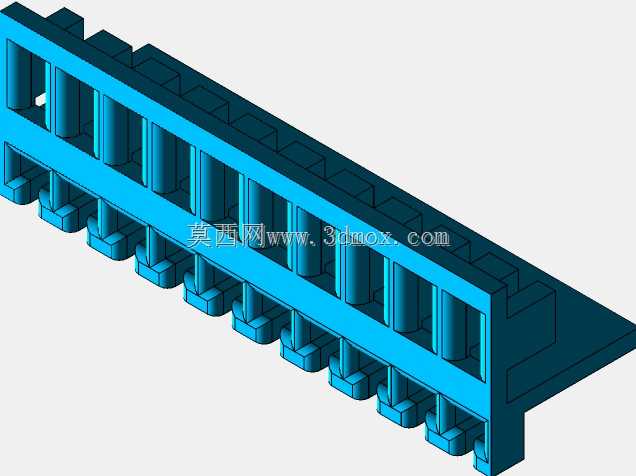

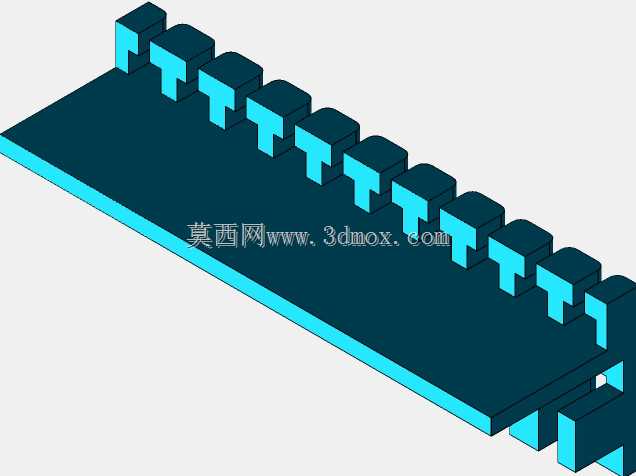

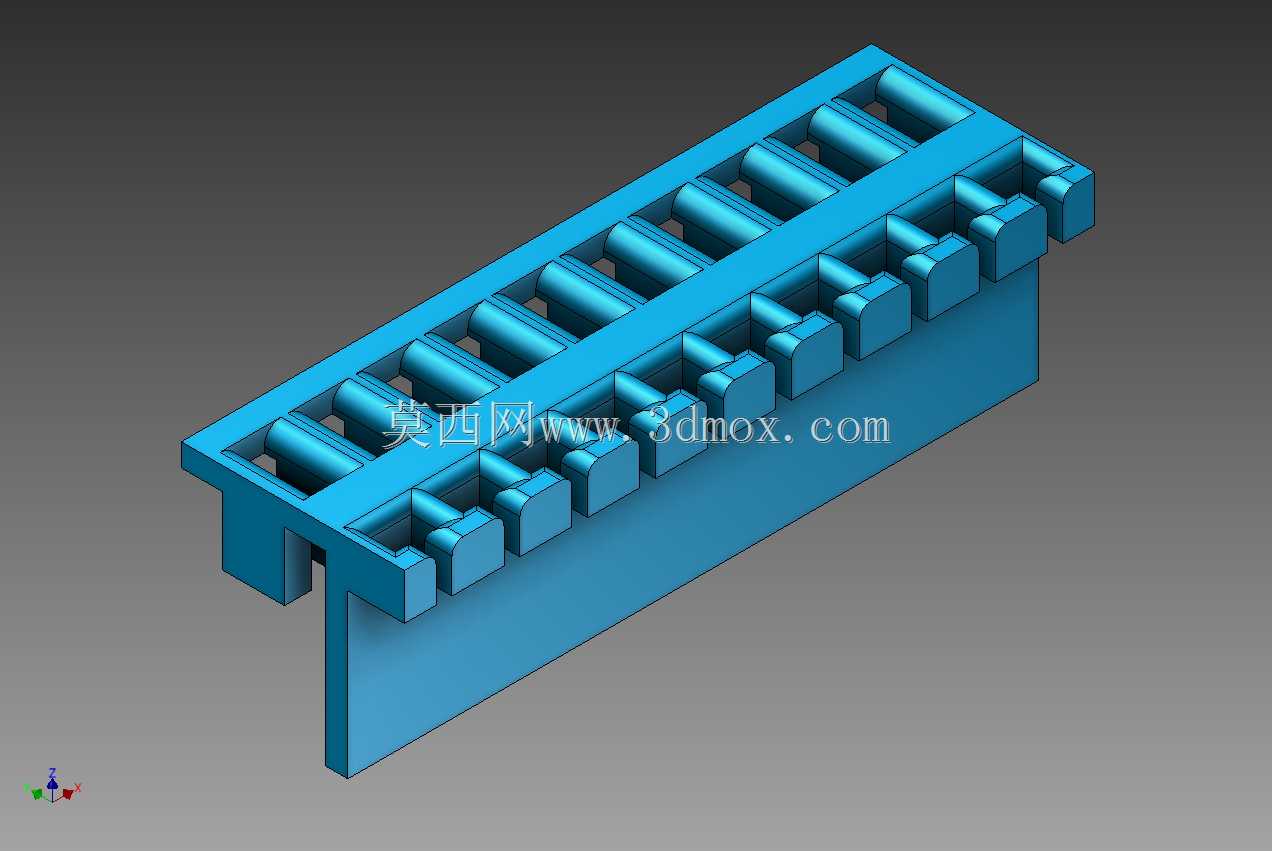

在FRC机器人竞赛的电控系统搭建场景中，roboRIO作为核心主控制器，其安装固定的可靠性直接影响整机运行稳定性，这款十槽位固定夹正是针对该控制器的安装需求开发的专用固定结构。从实际使用场景来看，机器人在竞赛过程中会经历频繁的急停、碰撞、加速动作，电控元件的固定结构需要同时满足抗振、定位精准、拆装便捷的多重要求，该固定夹采用一体式基座加双排限位卡爪的结构设计，基座部分预留了与铝型材框架贴合的平整安装面，可直接通过T型螺栓与机器人常用的20系列铝型材框架锁紧，无需额外加工转接板，大幅缩短电控系统的装配周期。

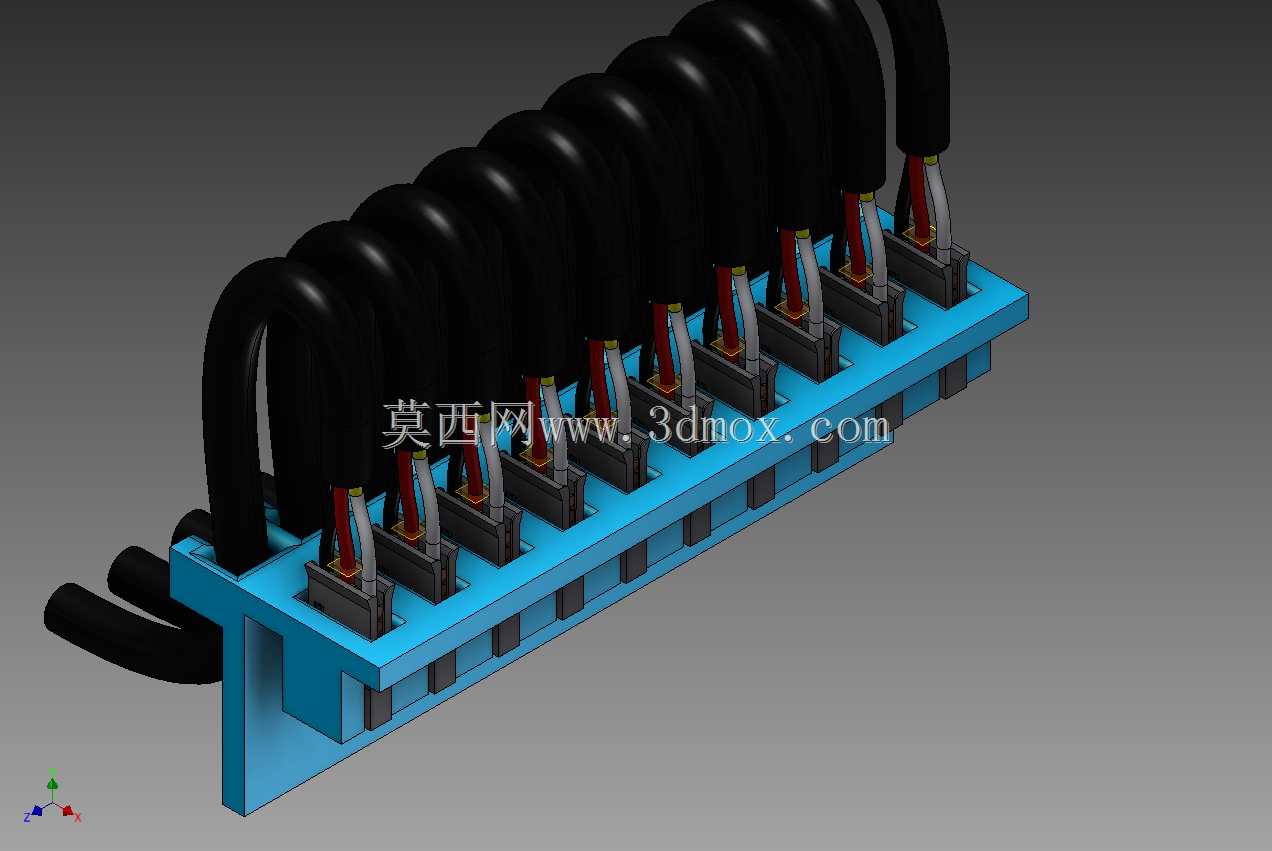

从功能特性上看，固定夹上沿设置的十组等距卡槽，可同时对roboRIO侧边的接线端子排进行辅助限位，避免机器人运行过程中接线拉扯导致端子松动，卡爪部分采用带微量过盈的卡扣设计，安装时只需将控制器对准卡槽下压即可完成卡合，拆卸时可通过撬动卡爪侧边的缺口快速分离，无需拆卸整个固定基座，方便赛事现场的控制器调试与更换。设计过程中充分考虑了安装边界的避让需求，固定夹的基座高度经过精准核算，安装后控制器底部与安装面之间预留了3mm的走线间隙，可容纳控制器底部的电源、通讯线束穿过，避免线束被挤压破损，同时卡爪的伸出长度经过优化，不会遮挡控制器侧面的USB、以太网接口，保证外接调试设备时可正常插拔，不会与固定结构产生干涉。

结构细节上，固定夹的所有棱边均做了R1的圆角处理，避免装配过程中划伤操作人员或线束表皮，卡槽的内槽尺寸与roboRIO侧边的凸筋尺寸完全匹配，卡合后控制器的前后、左右方向窜动量控制在0.2mm以内，配合基座与型材之间的锁紧力，即使在机器人承受10G以上冲击加速度的情况下，控制器也不会出现移位。该固定夹除了竞赛机器人场景外，也可用于高校实验室、小型自动化设备中同规格嵌入式控制器的安装固定，其标准化的安装接口可适配多数常用的工业铝型材框架，无需针对不同安装场景重新设计固定结构，有效降低非标设备的电控安装设计成本。
