物流仓储用码垛夹持作业工装结构

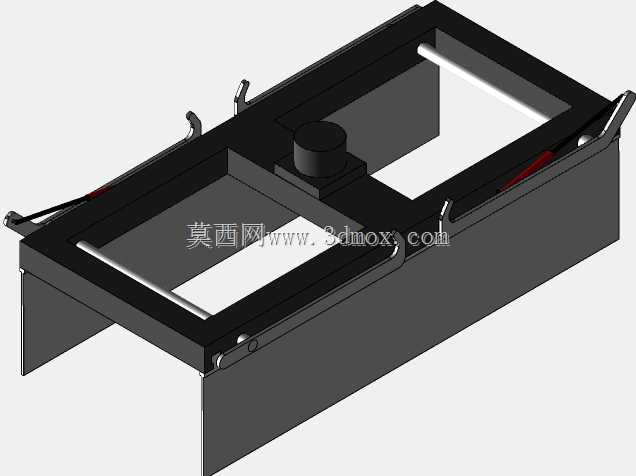

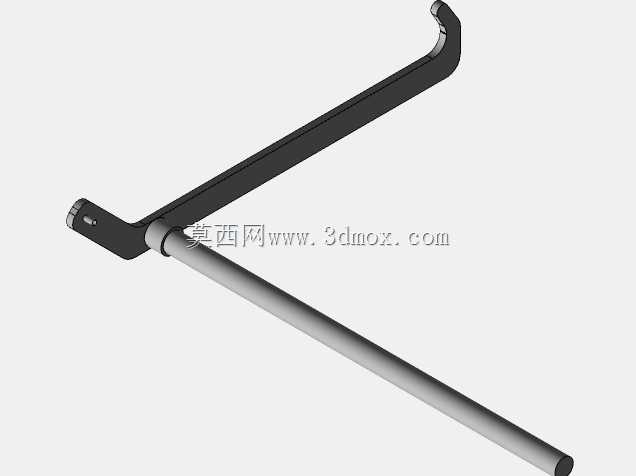

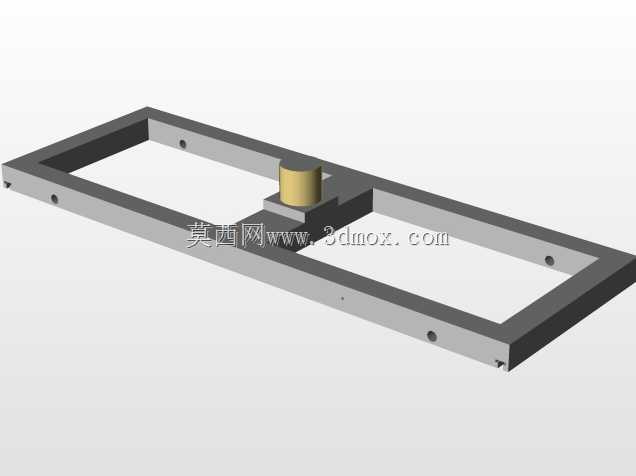

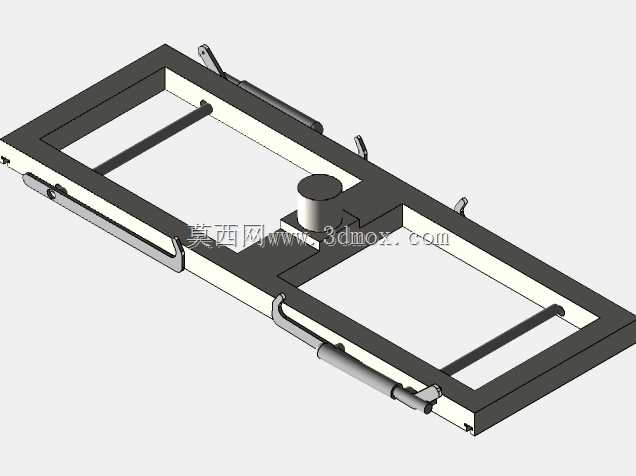

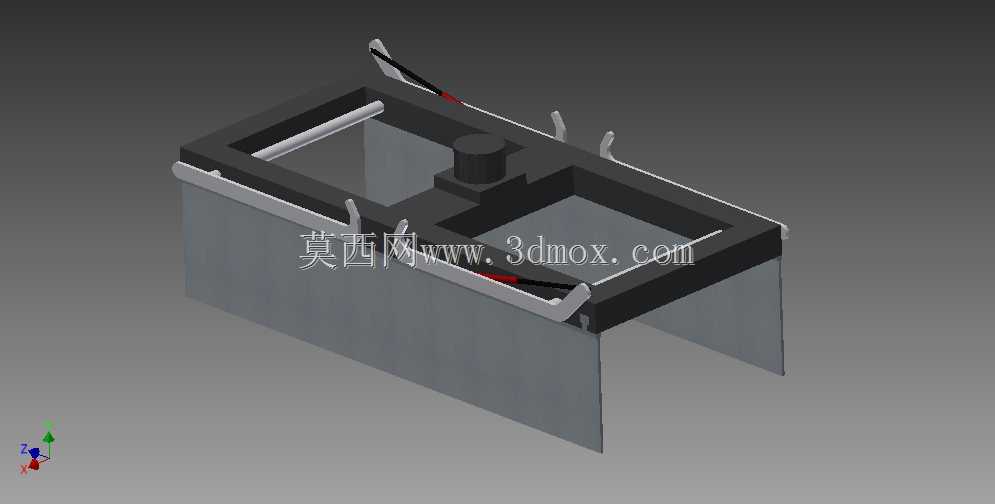

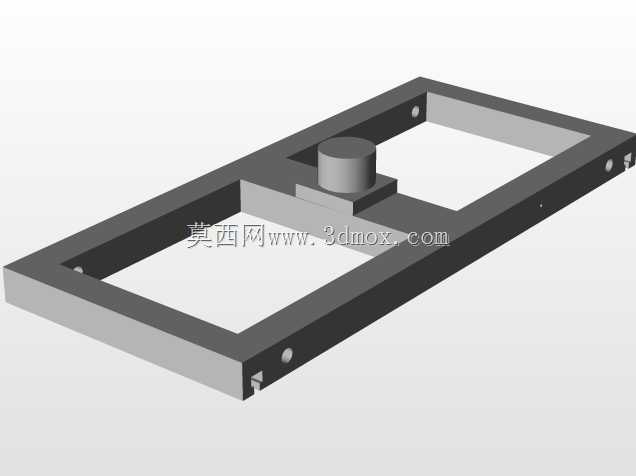

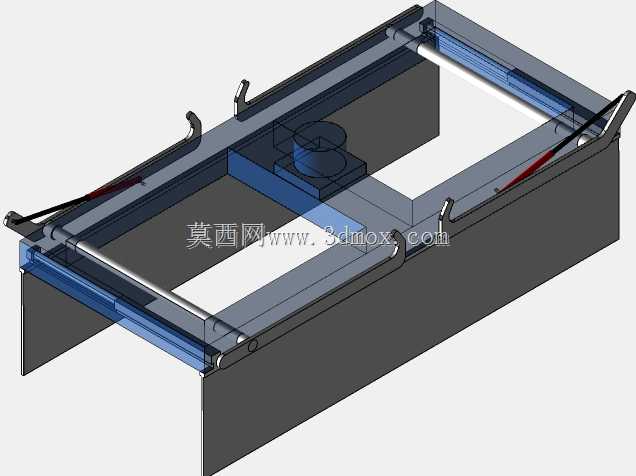

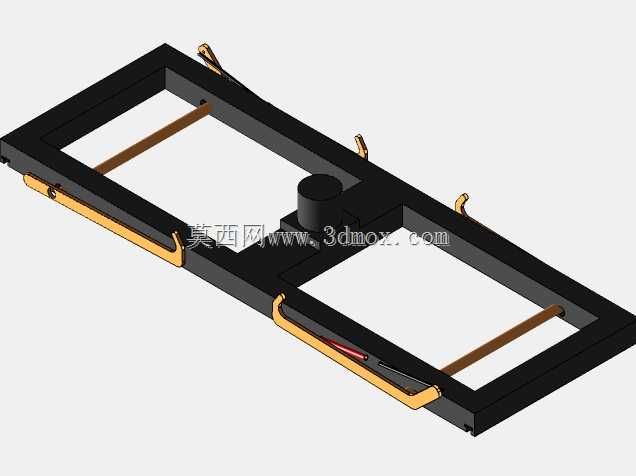

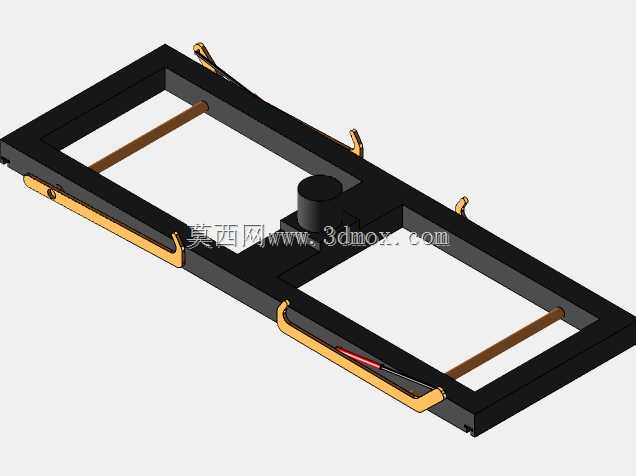

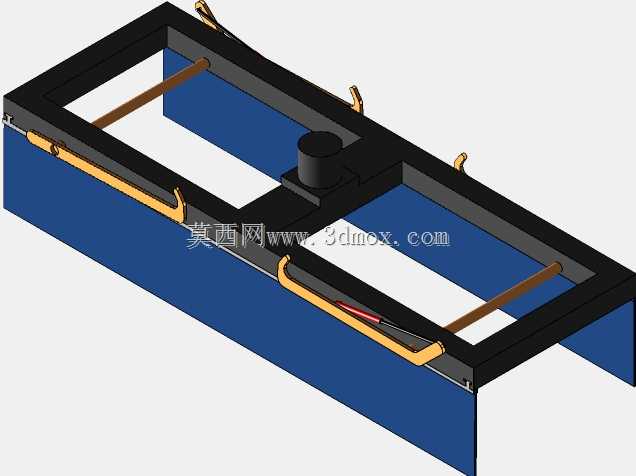

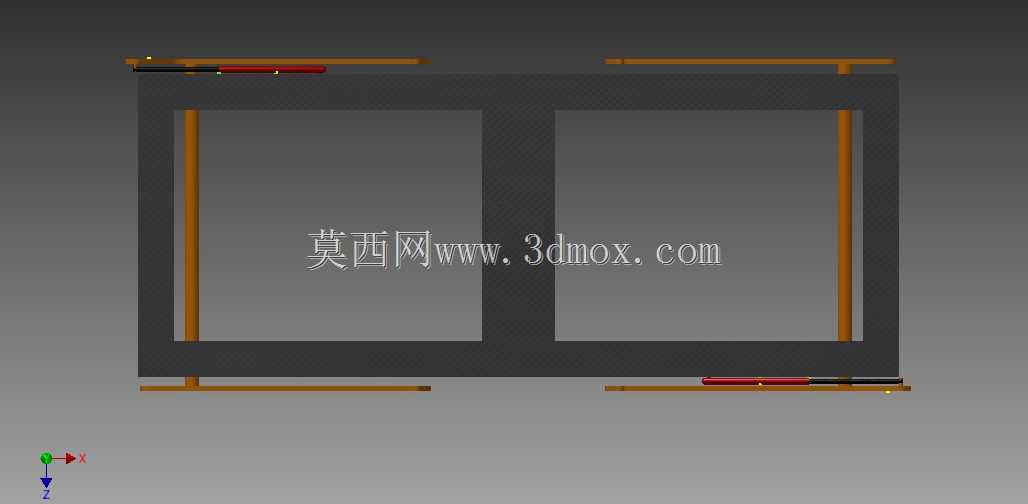

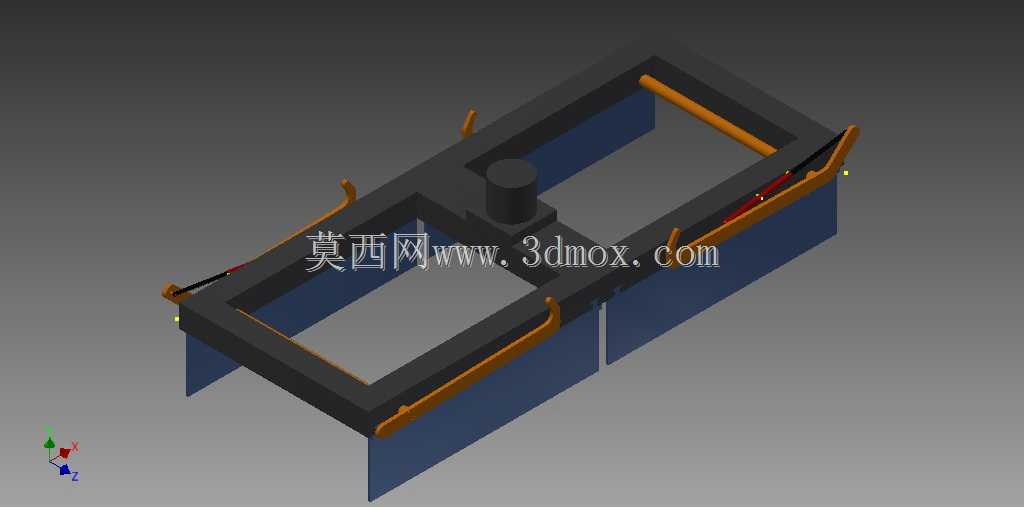

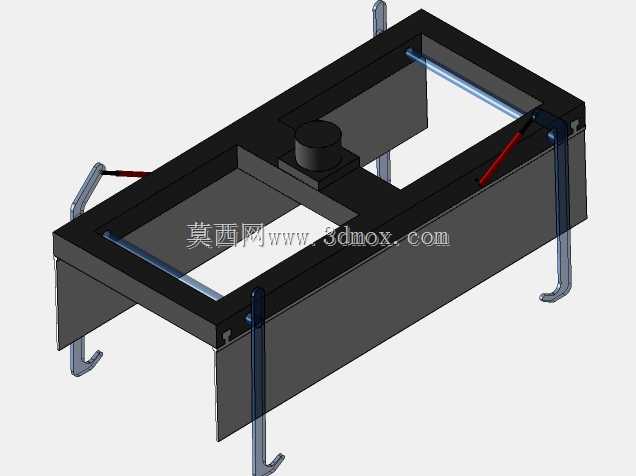

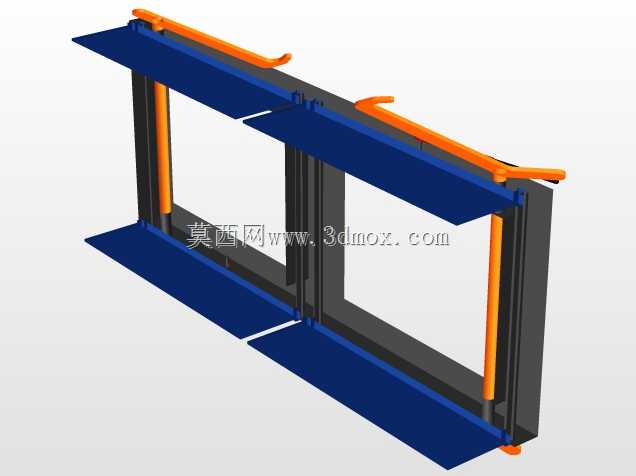

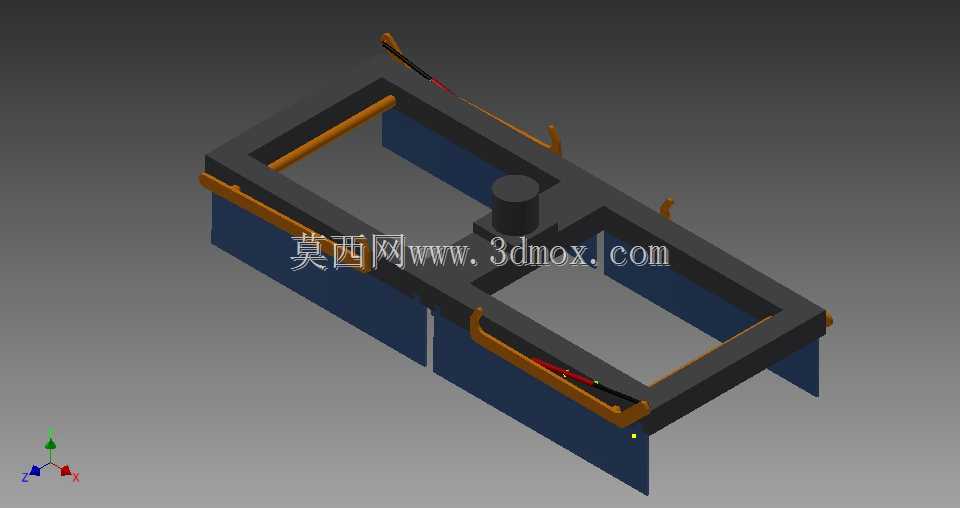

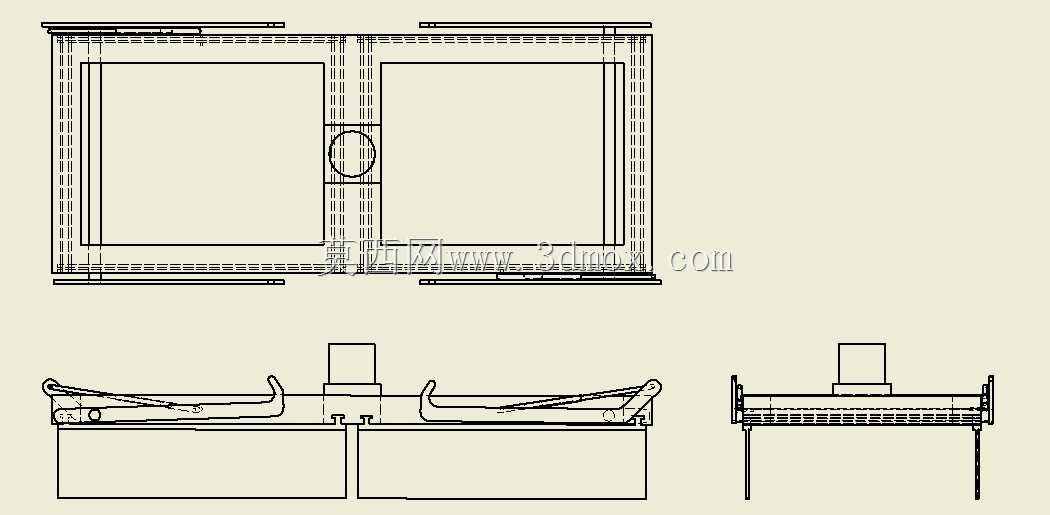

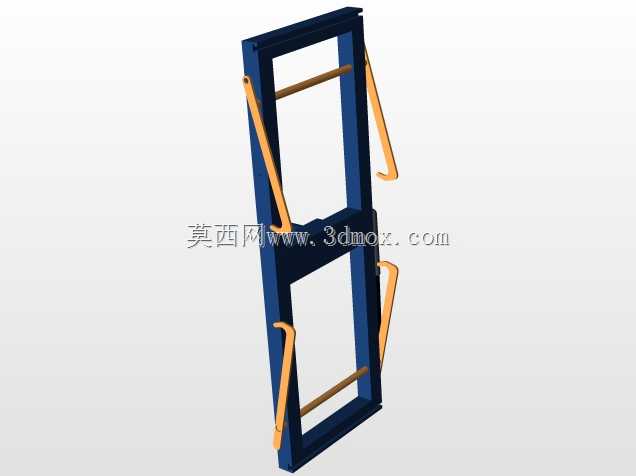

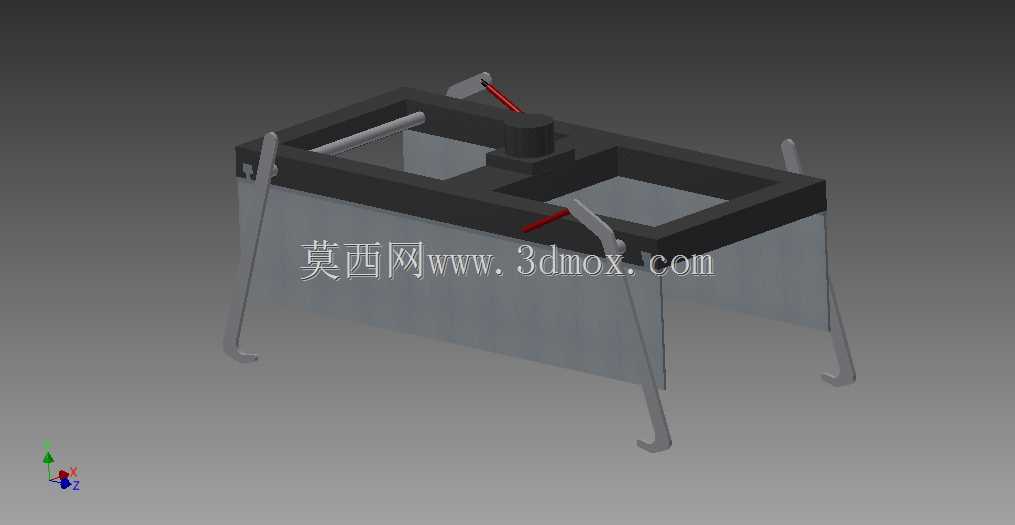

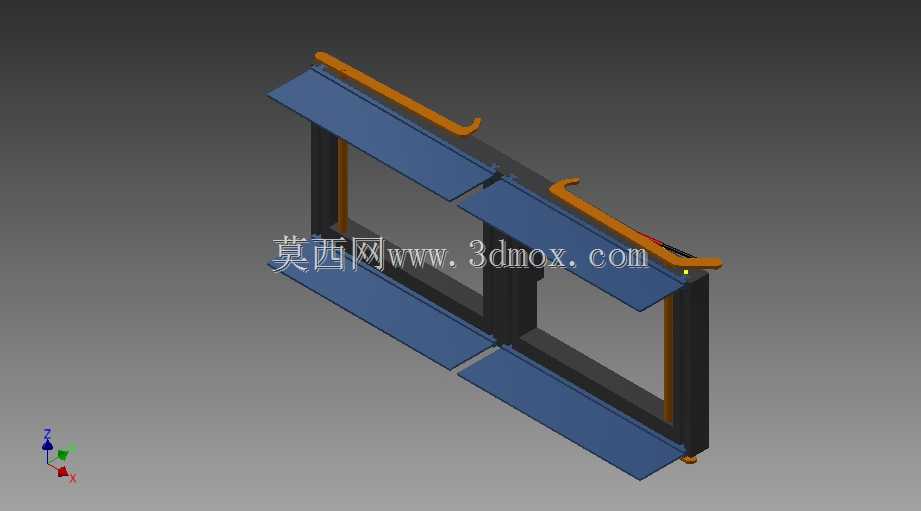

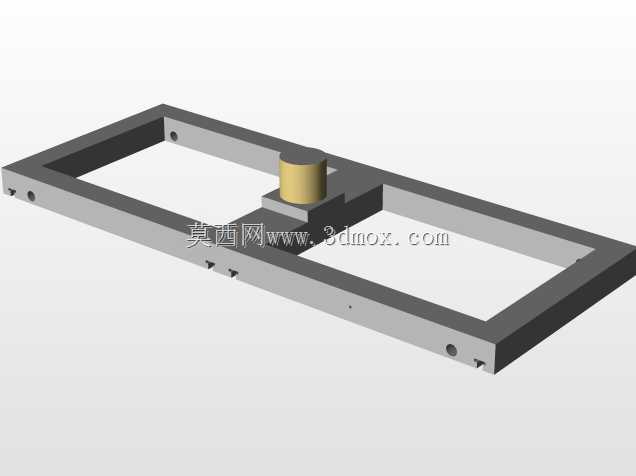

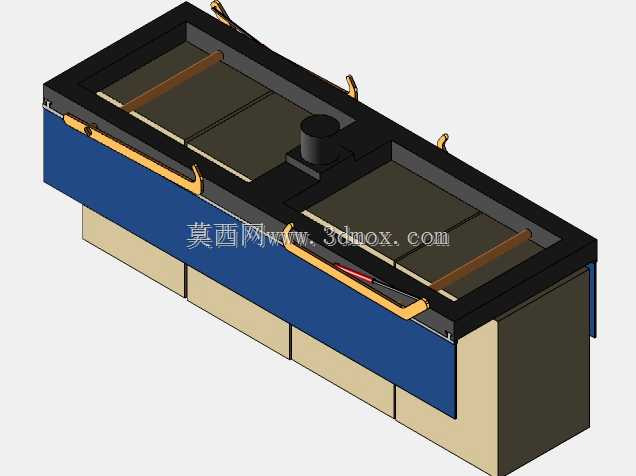

在仓储物流、生产车间成品转运的码垛作业环节，这类夹持工装是衔接搬运设备与待转运物料的核心执行部件，主要适配袋装、箱装规整硬质包装物的抓取转移，替代人工完成重复的堆垛、拆垛动作，可直接配套在自动化搬运设备的末端执行端，也可适配手动搬运吊具完成半自动化作业。从结构设计来看，该夹持器采用框架式主体承载结构，上部设置与搬运设备连接的安装基座，基座预留标准安装孔位，可匹配多数通用搬运臂的末端连接尺寸，安装时无需额外做连接法兰的改制，降低现场适配的改造成本。框架两侧对称布置可摆动的夹爪构件，夹爪下端做向内弯折的钩形结构，抓取时钩体可托住物料底部边缘，避免硬质包装物在提升转运过程中出现滑落，夹爪的摆动支点设置在框架侧梁的中部位置，配合上部的驱动构件实现夹爪的开合动作，驱动端采用直线推程构件传递动力，开合行程可覆盖常规尺寸的箱装、袋装物料的夹持宽度范围。设计过程中重点考量了夹持受力的均匀性，两侧夹爪的同步性通过框架内部的联动杆件实现，避免单侧夹爪先接触物料导致的偏载歪斜，框架主体采用矩形型钢拼接的焊接结构，在保证整体承载刚度的前提下，尽可能降低工装自身重量，减少搬运设备的负载冗余。夹爪与物料接触的表面做了防滑处理结构，无需额外粘贴防滑垫层即可保证足够的接触摩擦力，长期作业磨损后可单独更换夹爪接触段构件，无需整体更换工装主体，降低后期维护成本。从安装边界来看，该夹持器的整体外廓尺寸适配常规通道宽度的仓储作业场景，夹爪完全张开时的外伸尺寸不会超出搬运设备的回转安全半径，在狭窄货架通道内作业也不会出现剐蹭货架的情况，夹持作业时的最低落位高度可适配地面单层码放的物料抓取，最高提升位置可满足常规三层码垛高度的作业需求，无需额外调整搬运臂的作业行程参数。日常使用中，该夹持器的铰接点位均设置了自润滑轴套结构，无需频繁加注润滑脂即可保证长期动作顺畅，适合在多粉尘的仓储、生产车间环境下连续作业，不会因为粉尘堆积导致铰接点卡滞影响夹持动作可靠性。
