管道工块连接组件装配结构设计

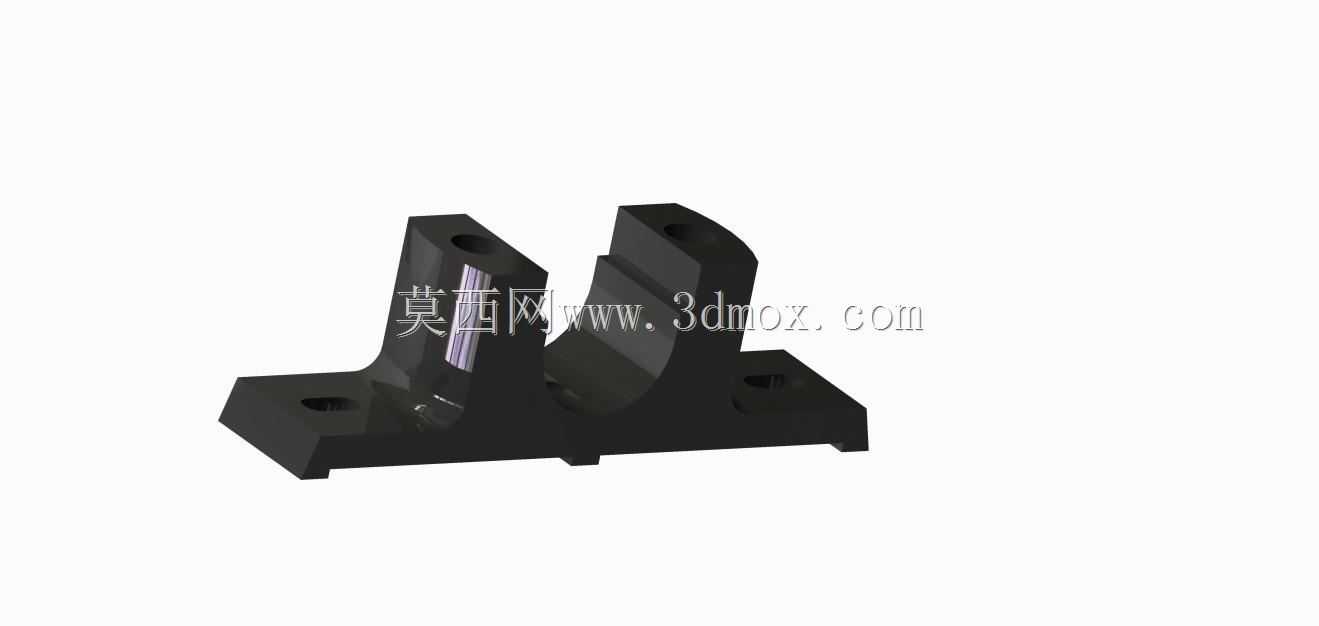

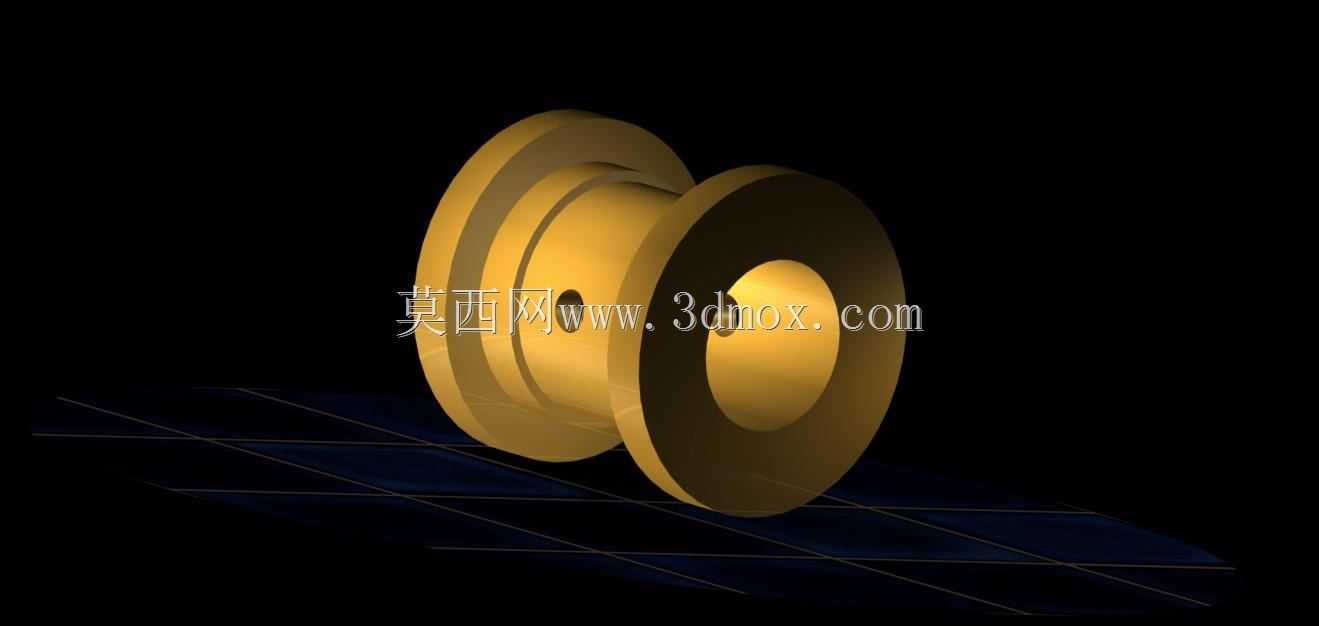

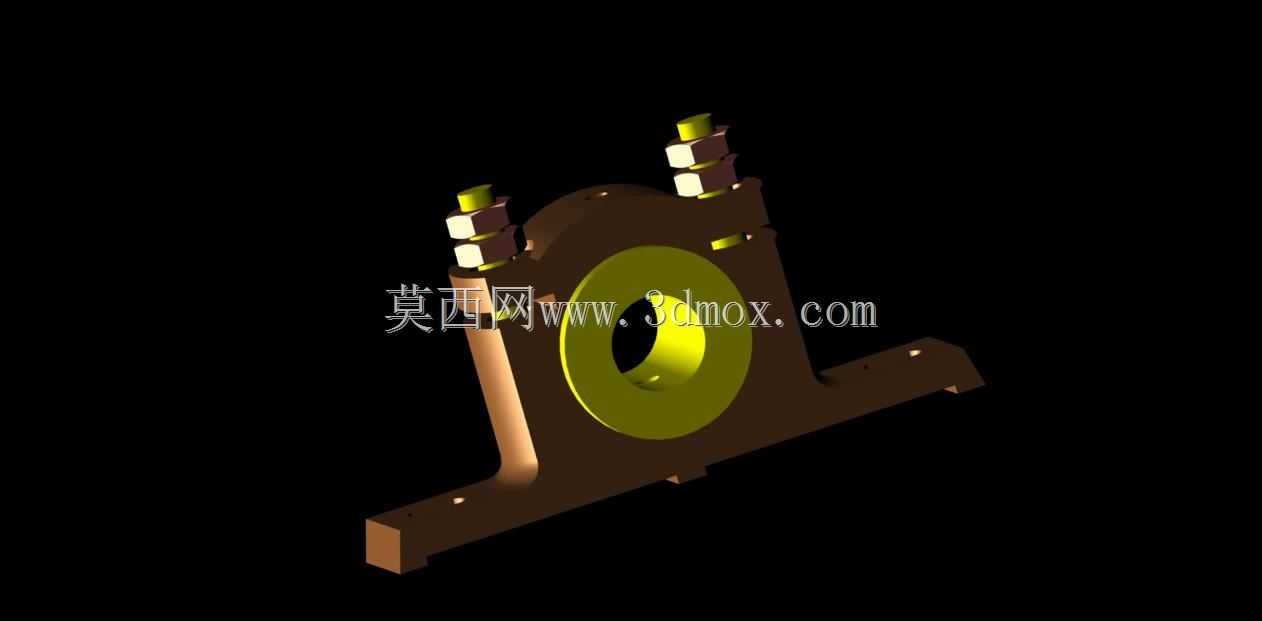

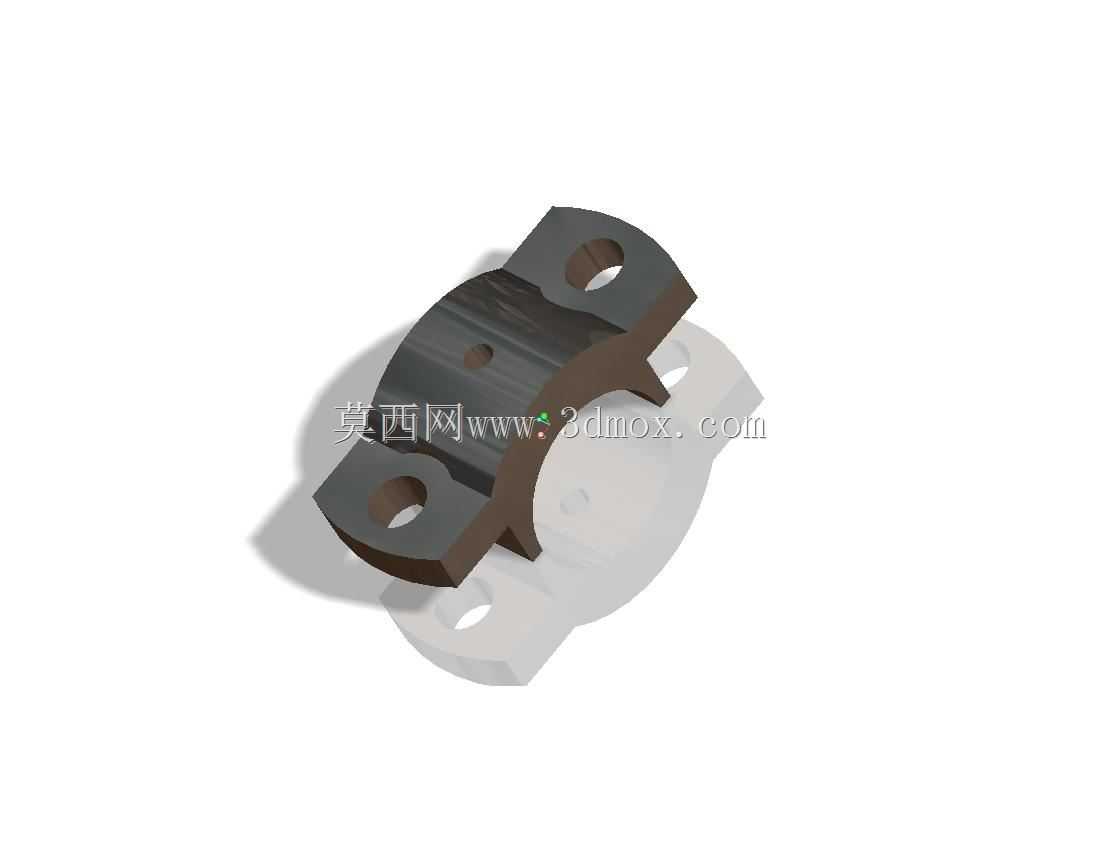

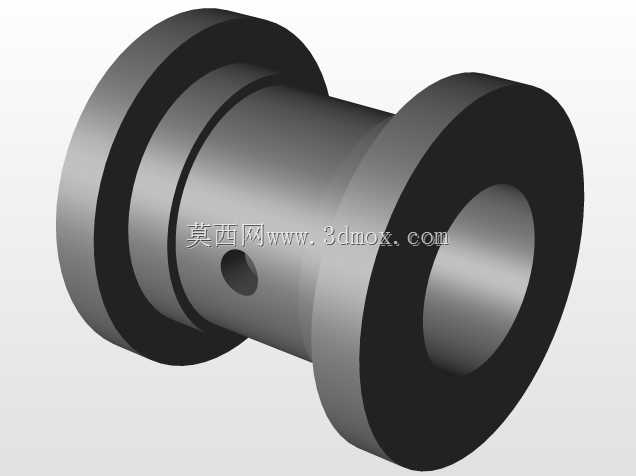

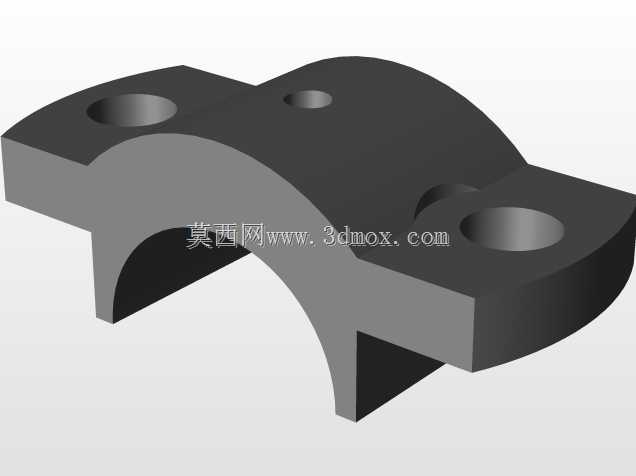

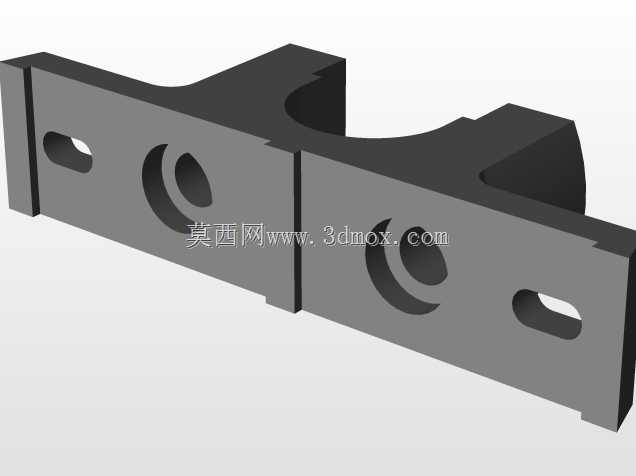

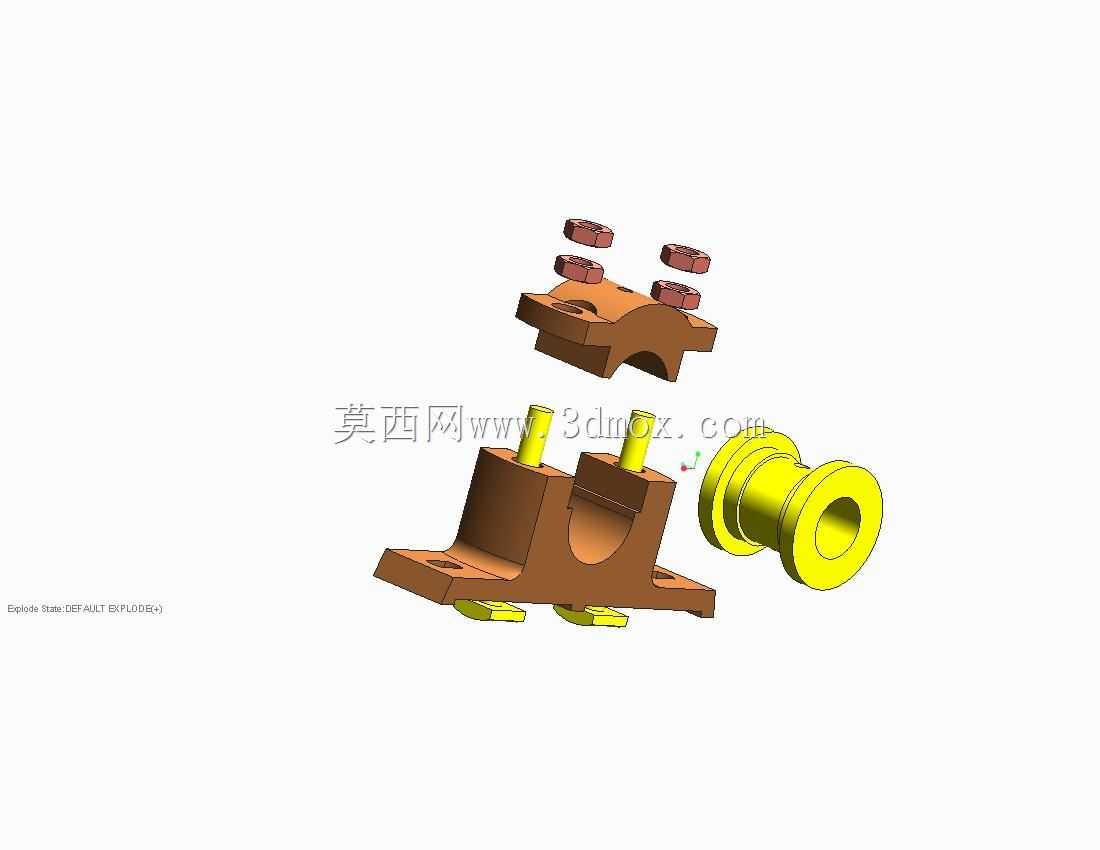

这套管道工块装配结构，主要应用在中小口径流体输送管路的中途接驳、转向以及支路引出场景，在车间压缩空气管网、低压循环水系统、小型液压站配管作业中都能见到这类结构的实际应用。区别于常规焊接式管接头，这种分体抱合式的工块结构不需要对管路端部做套丝、焊接预处理，现场安装时不需要动用动火设备，对检修空间局促的生产线旁管路改造场景适配性很强。从结构功能来看，下半部分的基座带有两个安装固定孔，可直接通过螺栓锁紧在设备机架或者预制管廊支架上，基座上的半圆型腔与上半压盖的半圆型腔扣合后，刚好能抱紧穿过的主管道，避免管路受流体冲击产生轴向窜动。侧方引出的黄色接头为标准外螺纹直通结构，可直接对接支路软管或者硬管，实现主路流体向支路的分流，接头与基座的结合面做了止口定位，装配时能自动保证同轴度，不需要反复调整对接角度。设计过程中优先考虑了现场装拆的便捷性，上压盖与基座之间采用四颗内六角螺栓锁紧，螺栓预紧力均匀分布在型腔四周，抱紧主管道时不会出现局部应力集中导致的管壁变形，配套的防松螺母能避免设备长期运行振动导致的锁紧力衰减。安装边界方面，基座底部的安装孔距适配常规通用支架的孔位规格，整体装配完成后，侧方接头的轴向伸出长度预留了足够的扳手操作空间，不需要额外加工避让位就能完成支路管路的拧紧作业。型腔内壁做了微小的倒角处理，穿管时不会刮伤管道外壁的防腐层，对于壁厚较薄的塑料管路、紫铜管路也能实现可靠抱紧，不会出现压裂管壁的问题。整套结构的零件拆分逻辑清晰，没有复杂的异形曲面，加工时仅需要普通铣削、钻削工序就能完成所有零件的制作，加工成本低，备件替换也很方便，哪怕是现场出现零件损坏，也能快速加工替换件恢复管路运行。在实际选型时，只需要根据主管道的外径匹配对应型腔规格的工块，再根据支路的通径选择对应规格的侧接头，就能快速完成管路分流节点的搭建，比传统的焊接三通施工效率提升数倍，尤其适合后期管路改造、临时管线接驳这类对施工周期要求高的作业场景。
