多关节夹持式工业机械臂结构设计

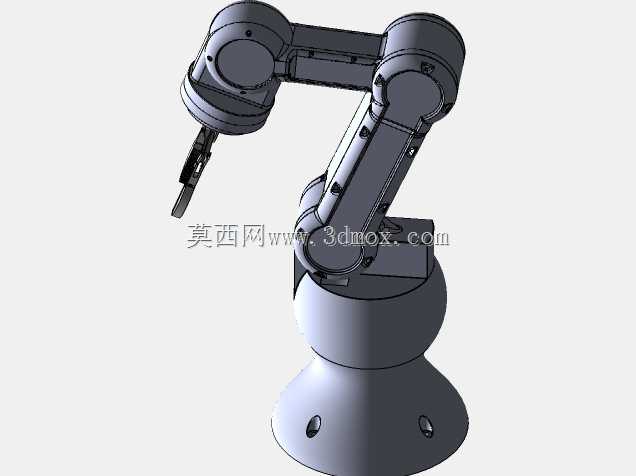

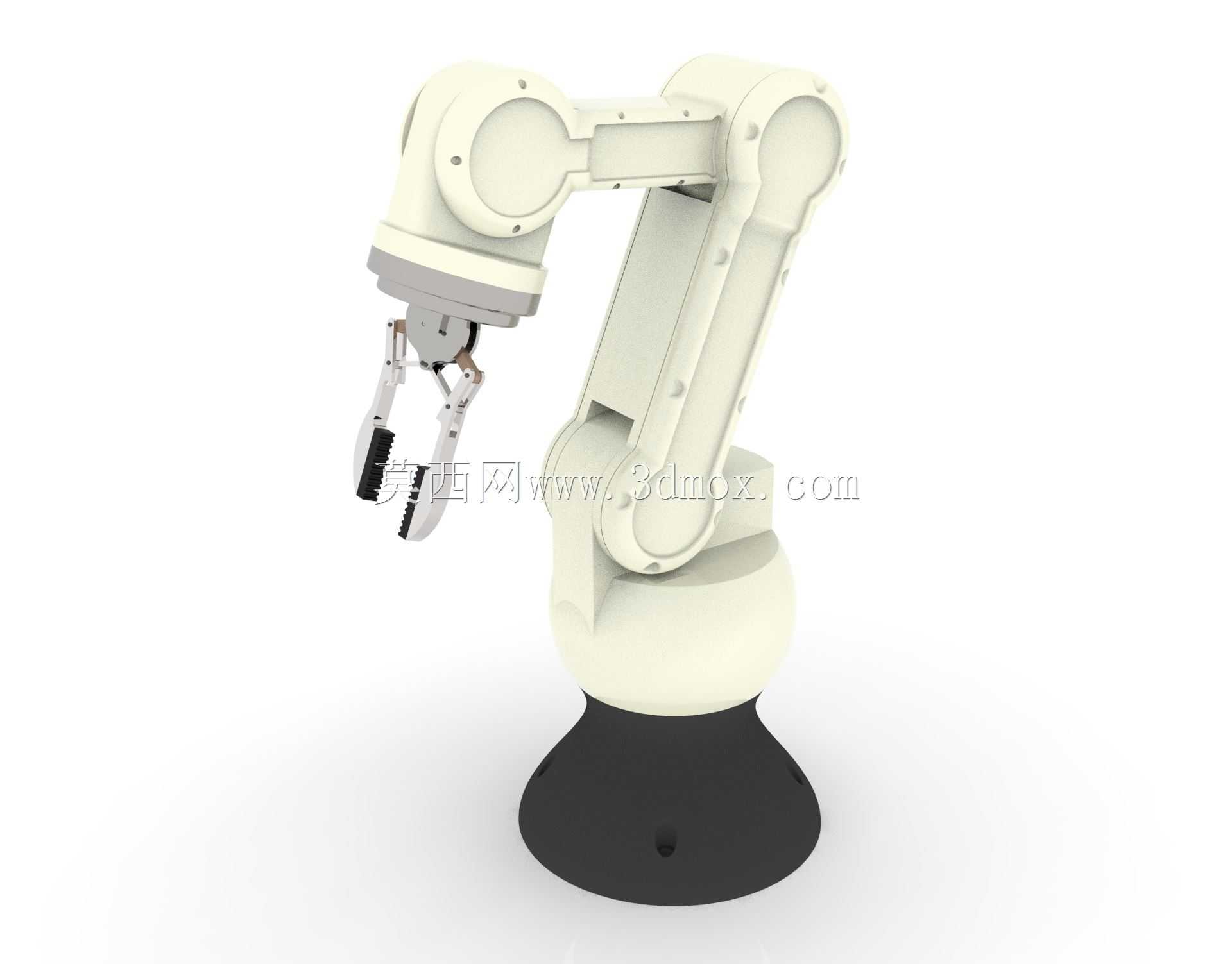

这款多关节夹持式机械臂主要面向3C电子装配、小型零部件上下料、实验室样本分拣这类轻载作业场景，在精密装配工位可替代人工完成重复性的取放、对位动作，末端夹持器可适配不同规格的夹爪更换，满足圆柱状、薄片状、异形小零件的抓取需求。从结构设计逻辑来看，整机采用六轴串联关节布局，底座为大直径圆盘式安装结构，安装面预留均匀分布的固定孔位，可直接通过螺栓固定在设备工作台、流水线侧方机架或者移动AGV平台上，底座内部预留了走线空腔，可容纳伺服电机动力线、编码器信号线的排布，避免管线外露造成的运动干涉。大臂与小臂采用等强度轻量化壳体设计，壳体壁厚根据关节受力点做了差异化分布，关节铰接处做了加厚凸台处理，既保证了关节连接的刚性，又尽可能降低了运动部件的自重，提升末端负载能力与运动响应速度。末端夹持器采用平行双夹爪结构，夹爪内侧预留了防滑齿纹与工装安装槽，可根据作业需求更换硅胶垫、V型块等适配辅件，夹爪开合行程覆盖常见小型工件的尺寸范围，开合动作通过关节内部的传动结构传递动力，夹持力可根据工件材质做适配调整，避免夹伤易碎工件或者夹持不稳出现掉落。整机的运动边界经过校核，各关节的转动角度范围做了机械限位设计，避免运动过程中出现臂体碰撞底座或者周边设备的情况，关节处的密封结构可阻挡车间内的粉尘、切削液飞溅进入铰接内部，延长传动部件的使用寿命。在实际产线布局中，该机械臂的安装占用空间较小，臂展范围可覆盖半径0.8米内的作业区域，适合在紧凑的工位空间内完成多工序的作业衔接，可搭配视觉检测模块完成工件的定位抓取，也可单独作为执行单元配合流水线完成固定点位的取放作业，结构上的模块化设计也方便后期的维护保养，关节部件可单独拆卸更换，降低设备运维的成本。
