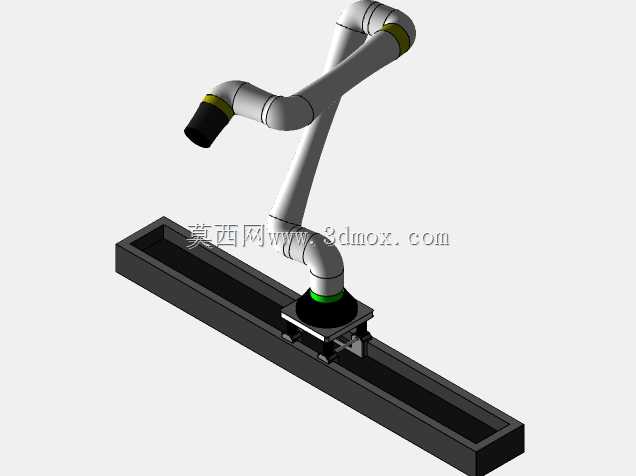

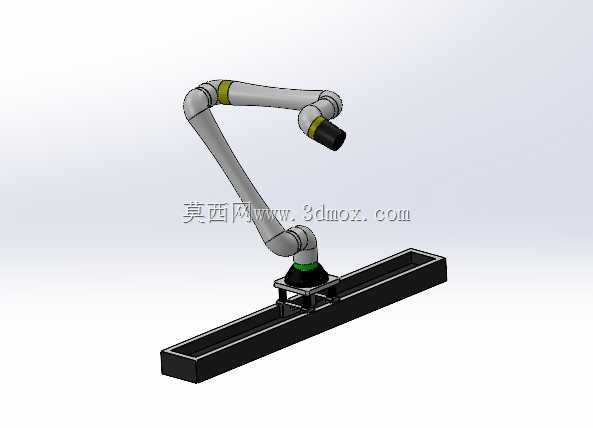

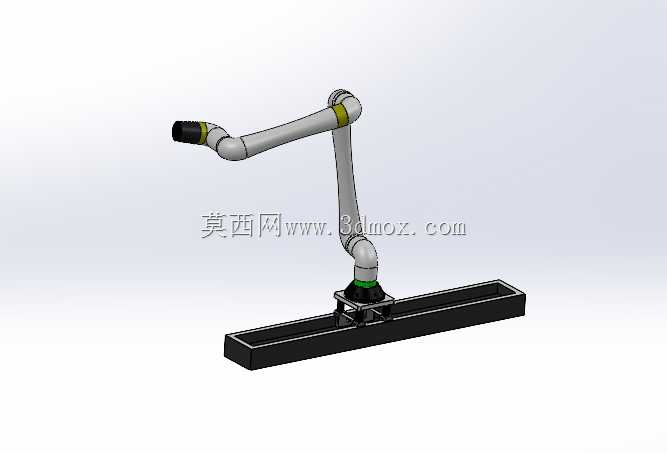

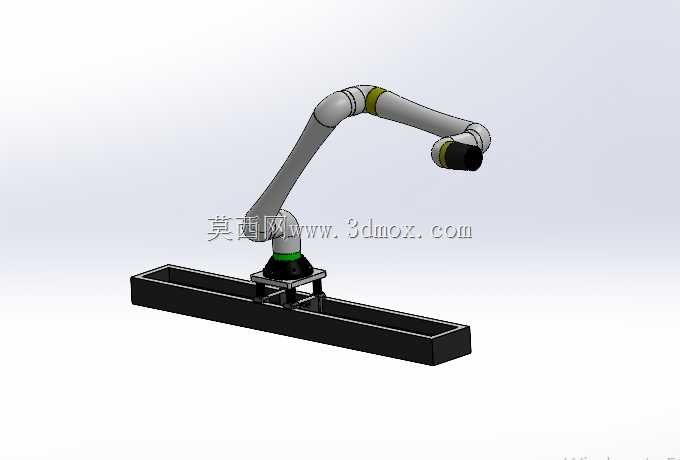

带直线行走导轨的发那科协作机械臂

这款带地装行走轴的协作型机械臂，主要面向3C电子装配、小型工件上下料、实验室样本转运这类对作业覆盖范围有拓展需求的场景，区别于固定基座的常规协作臂，额外配置的长行程直线导轨模组，能让机械臂的作业半径沿导轨方向延伸数米，单台设备即可覆盖多工位的作业需求，减少产线内机械臂的布设数量，降低整线的设备投入成本。从结构设计来看，机械臂本体采用六关节串联构型，关节处的限位结构做了内嵌式处理，避免作业过程中与周边工装发生剐蹭，关节间的密封结构采用圆弧过渡设计，能阻挡车间内的浮尘、切削液飞溅进入关节内部，适配一般工业车间的日常使用环境。末端法兰预留了标准的气动、电气接口快装位，无需额外走明线即可适配夹爪、吸盘、小型拧紧轴等不同末端执行器，切换作业工序时不需要重新布设管线，能缩短产线换型的调试周期。行走导轨部分采用矩形铝型材基座搭配内嵌式直线导轨副，传动选用同步带加滚珠丝杠的组合，既保证长行程移动的定位精度，又能控制移动过程中的噪音水平，导轨两端设置了硬限位块与缓冲胶垫，防止机械臂移动超程发生碰撞，导轨安装面预留了T型槽，可直接通过T型螺栓固定在车间地面或者设备机架上，不需要额外加工定制安装底板，降低现场安装的施工难度。设计过程中对机械臂全伸展状态下的倾覆力矩做了校核，导轨底座的配重分布经过优化，即使机械臂完全伸展到导轨最外侧、抓取额定负载的工件时，整体结构也不会发生倾翻，各关节的走线采用内部中空走线方式，避免关节反复回转过程中管线发生缠绕磨损，延长管线的使用寿命。作业覆盖范围上，机械臂自身的作业半径配合导轨的有效行程，可覆盖长条形的作业区域，适合排布在流水线侧方，完成沿线多个工位的工件取放、检测、装配作业，安装时需要注意导轨两侧预留不小于三百毫米的维护空间，方便后期对导轨副做润滑、紧固等日常维护操作，机械臂基座与行走滑台的连接采用定位销加螺栓的组合，保证重复安装的定位精度，后期如果需要调整机械臂的安装位置，不需要重新做零点标定即可快速恢复作业精度。
