工程机械挖掘作业工作臂结构设计

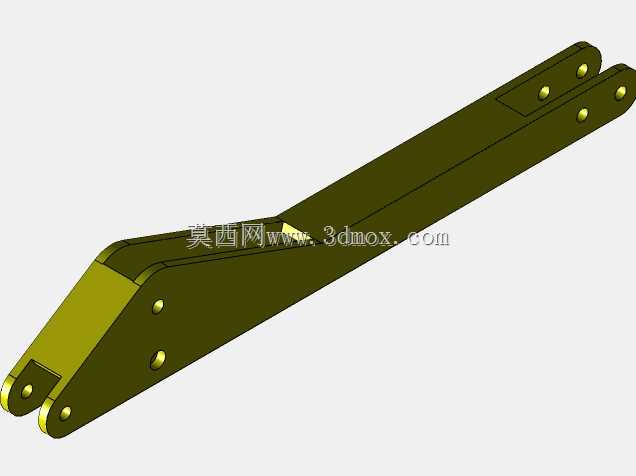

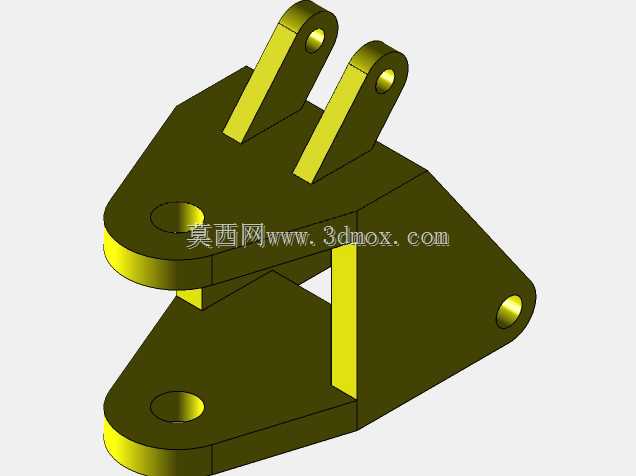

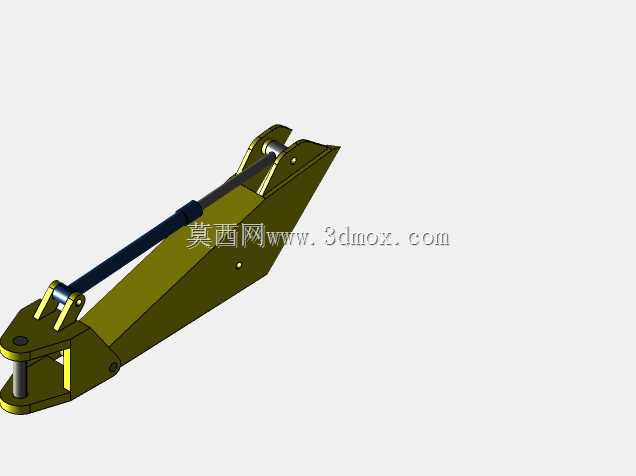

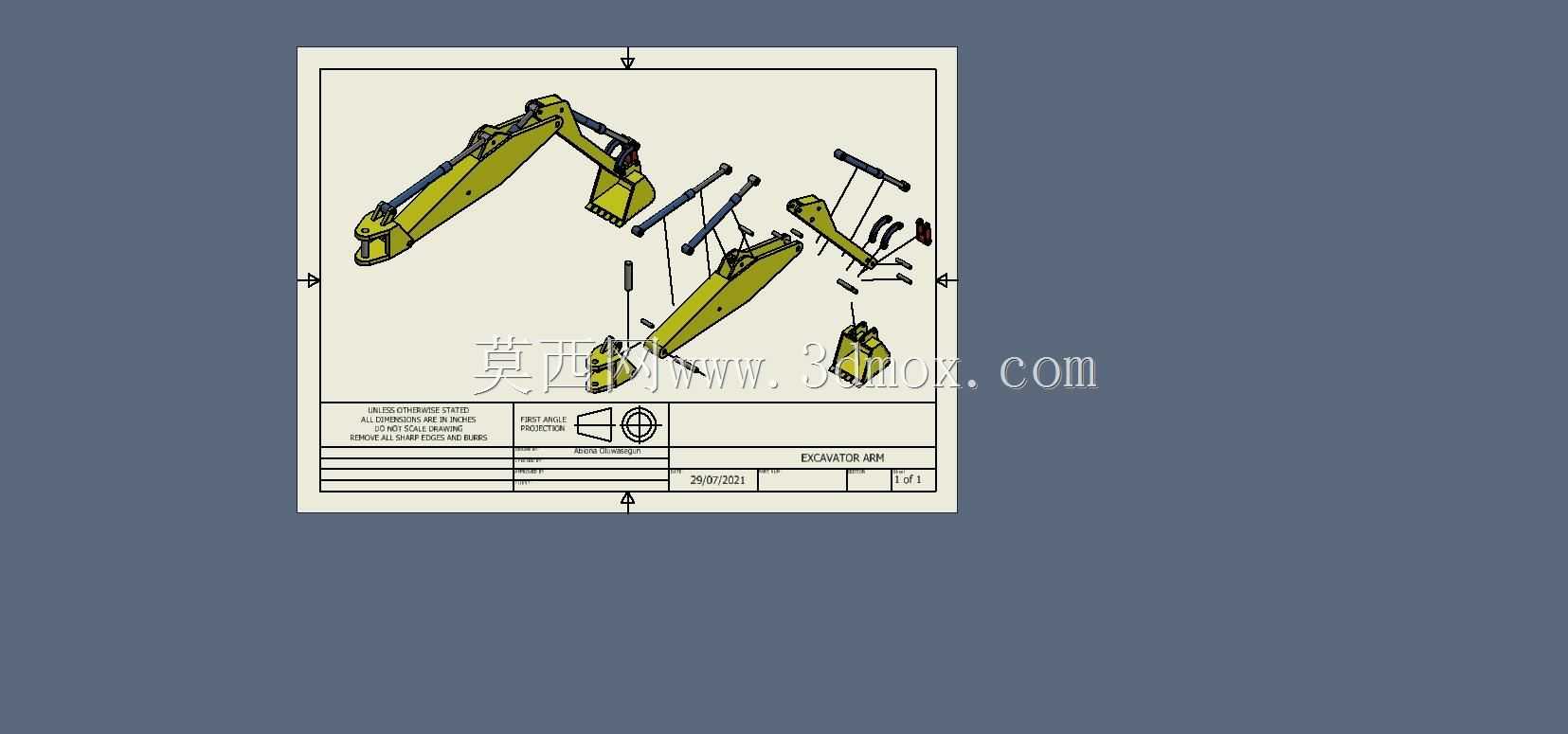

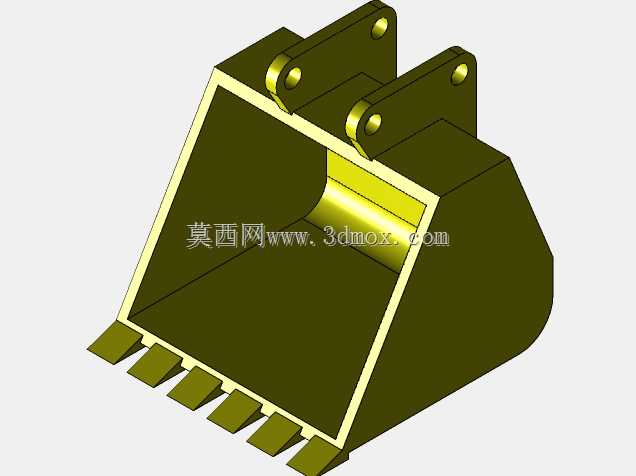

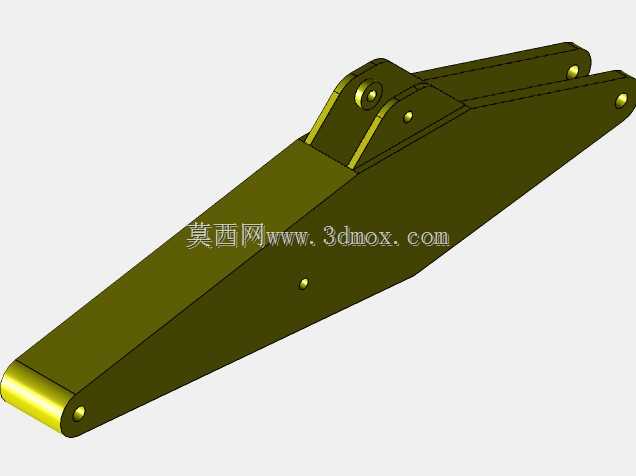

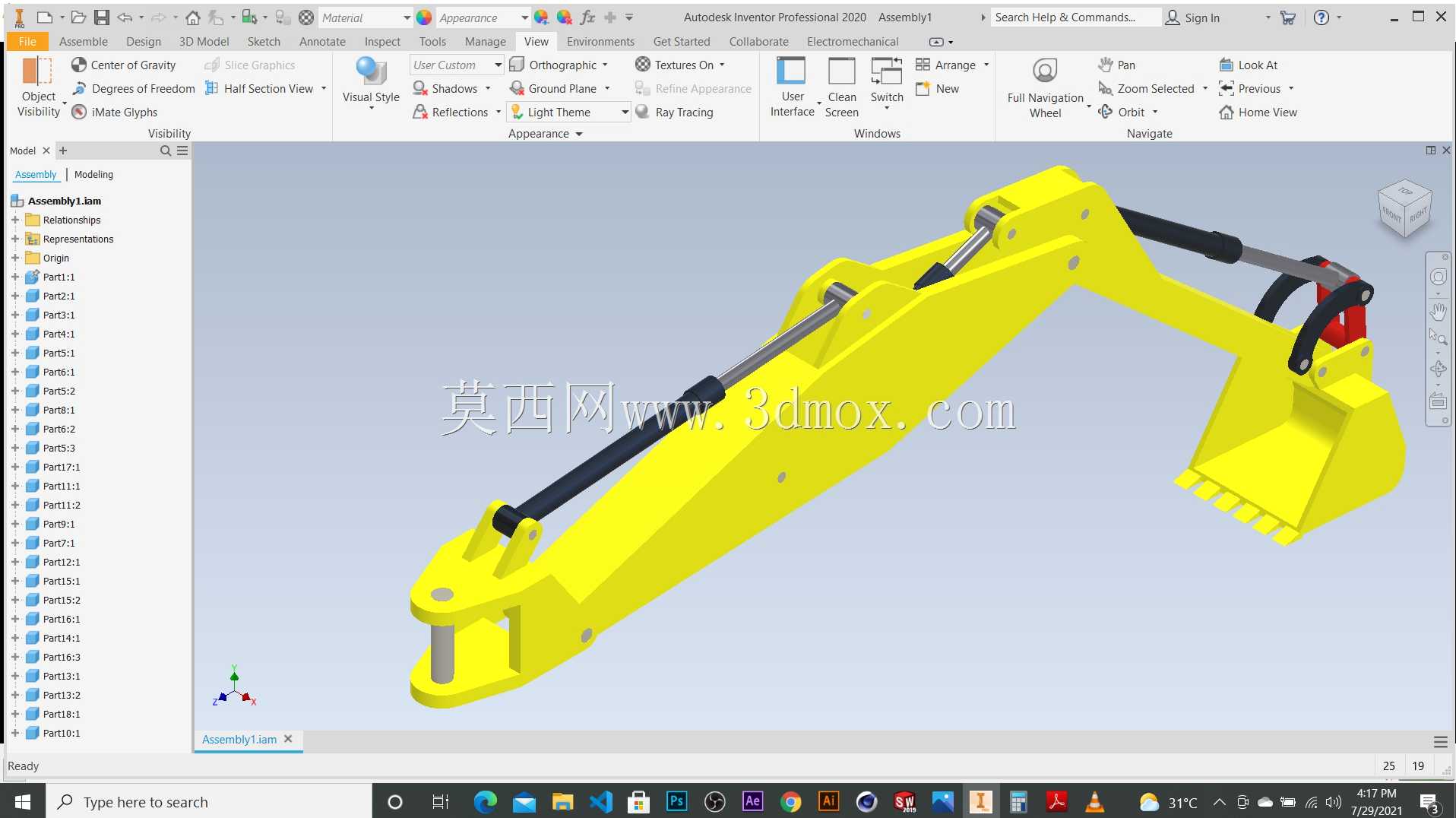

作为土方作业核心执行部件，这套挖掘臂结构直接决定整机的作业覆盖范围与负载能力，日常适配于土石方开挖、基坑整理、矿山剥离、市政管线铺设等多类施工场景，是挖掘机完成铲装、提升、卸料全动作循环的核心承载结构。整套臂体采用铰接式多段布局，从上车架连接端开始依次布置动臂、斗杆、铲斗连接铰点，各段之间通过液压油缸的伸缩实现相对角度调整，可在不移动整机站位的前提下，覆盖前方扇形区域内不同深度、不同高度的作业点位，满足沟槽开挖、坡面修整、散料归集等不同工况的动作需求。设计阶段优先考虑受力传递路径的合理性，臂体主体采用变截面箱型焊接结构，在铰点受力集中区域额外布置加强筋板与加厚衬套，避免长期交变载荷下出现焊缝开裂、铰点磨损过快的问题，各铰接孔的同轴度公差控制在合理区间，保证油缸动作时无卡滞、偏磨问题。安装边界方面，臂体根部与上车回转平台的连接铰点尺寸匹配通用中型挖掘机的安装接口，无需额外改制连接座即可完成换装，各油缸的安装铰点间距、行程参数经过运动仿真校核，保证全行程动作时无结构干涉，最大挖掘深度、最大卸载高度、最大挖掘半径参数符合常规20吨级挖掘机的作业覆盖要求，不会出现动作死点或者油缸行程浪费的问题。斗杆前端的铲斗连接铰点采用通用尺寸设计，可适配标准挖斗、破碎锤、抓斗等多种属具，拓展设备的多场景适配能力。液压管路的布置沿臂体内侧走线，预留足够的弯曲余量，避免臂体俯仰过程中管路被挤压、拉扯，同时在易磕碰位置加装防护板，减少施工现场碎石、硬物对管路的损伤。整套结构在建模阶段完成了多姿态下的受力仿真，验证了偏载挖掘、满斗提升等极限工况下的结构强度，臂体自重与负载能力的配比经过优化，既保证足够的结构刚性，又不会因为过重导致整机前倾稳定性下降，各段臂体的重量分配经过匹配，保证回转、举升动作时的液压系统负载处于合理区间，降低不必要的能耗损失。日常作业中，这套臂体结构可配合整机完成硬质土层剥离、沟槽精准开挖、散料装卸转运等各类作业，动作响应速度与承载冗余量均满足常规工程施工的连续作业要求，铰点位置预留的润滑通道可保证日常维护时黄油加注顺畅，延长销轴与衬套的更换周期，减少设备停机维护时长。
