DIY铝板结构单臂伺服机械臂

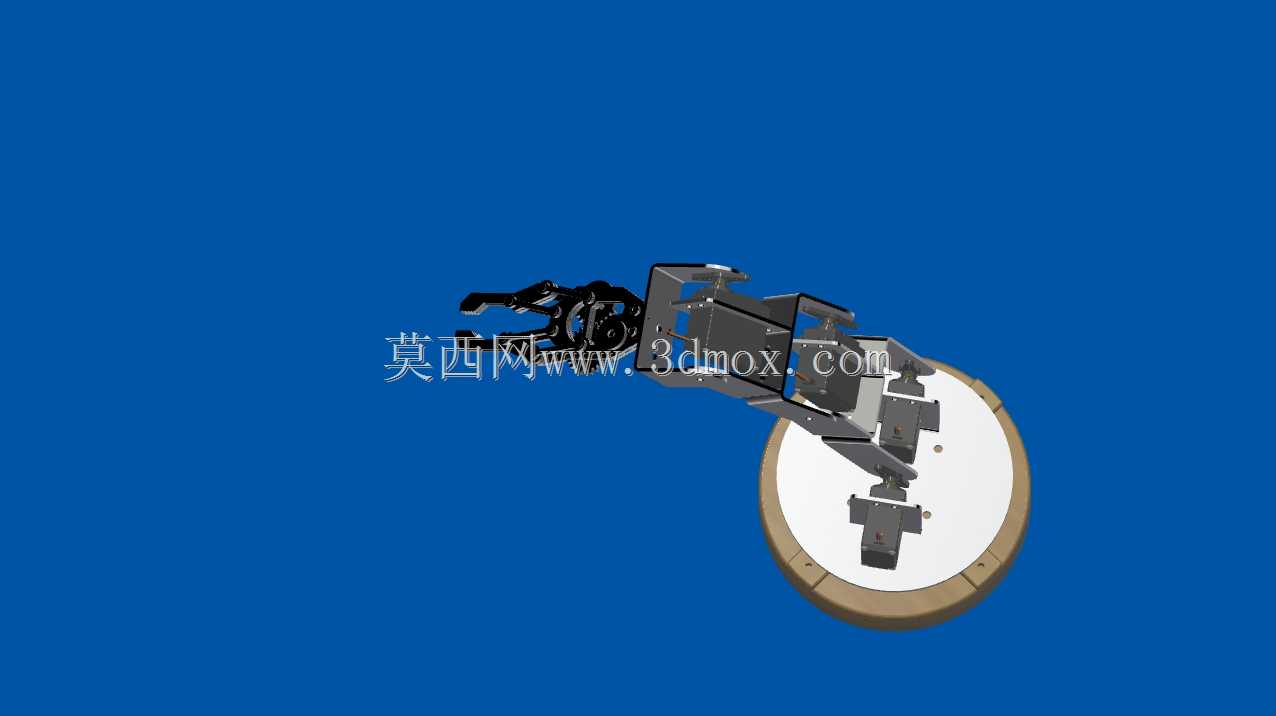

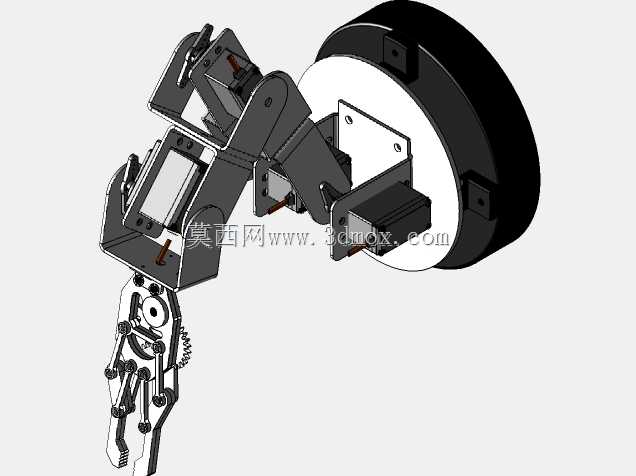

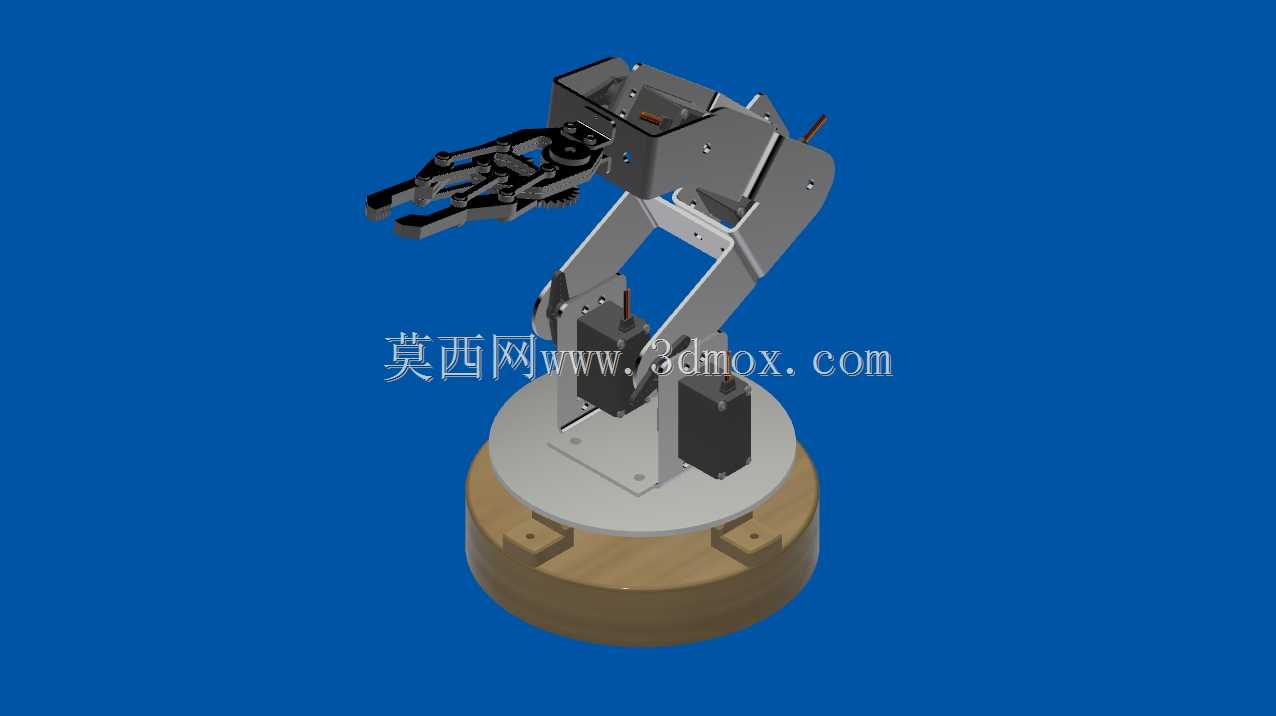

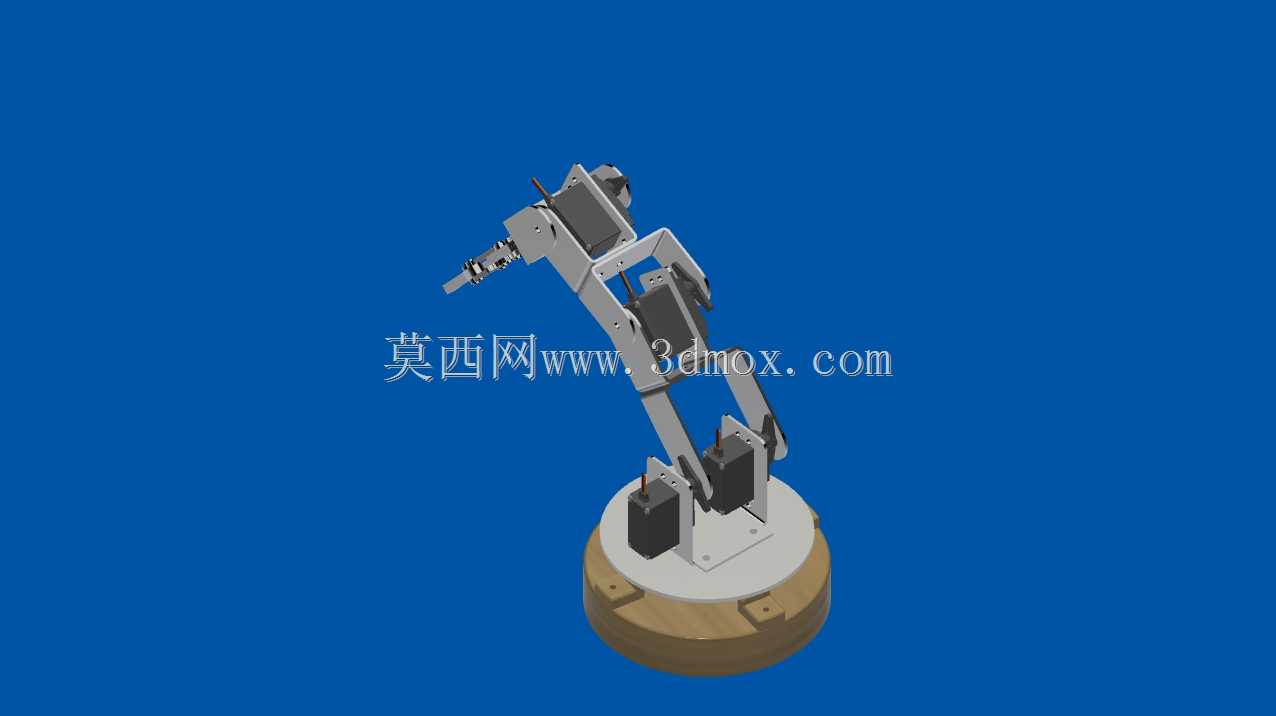

这款单臂机械结构采用铝板作为主体加工基材，搭配mg995型180度转角伺服电机作为各关节动力源，整体采用多关节串联构型，从底部回转基座到末端夹爪依次设置腰转、大臂俯仰、小臂俯仰、腕部回转、夹爪开合五个运动自由度，可覆盖小半径范围内的多维度物料取放作业需求。从实际应用场景来看，这类轻量化机械臂多用于教学实验平台搭建、小型桌面级自动化工位的轻载物料转运，比如电子元器件分拣工位的小件移载、3D打印成品的自动取件、教学场景下的机器人运动学演示验证，负载能力适配百克级以内的轻质工件，不适合重载工业生产场景。结构设计上，所有结构件均采用铝板裁切折弯成型，省去了复杂的铸造或机加工异形件流程，各关节的伺服电机直接通过螺丝与相邻结构件锁附，传动路径短，装配时仅需按照关节对位标记依次拼接即可完成主体组装，后期维护更换电机也无需拆解整臂结构，大幅降低了DIY场景下的加工与装配门槛。安装边界方面，底部基座采用圆形法兰式安装结构，基座底部预留了四个对称分布的安装孔位，可直接通过螺栓固定在桌面或专用支架上，基座整体直径控制在150mm以内，整臂完全展开后的最大作业半径约320mm，竖直方向最大抬升高度约280mm，安装时仅需预留半径400mm的圆形无干涉空间即可满足全行程运动需求，不会占用过多桌面作业面积。末端夹爪采用平行夹指结构，夹指表面做了防滑齿形处理，开合行程适配0-50mm宽度的工件抓取，夹爪的开合动作同样由独立伺服电机驱动，可通过控制脉冲信号调整夹持力度，避免夹损脆性轻质工件。各关节的运动限位均通过结构件的物理硬限位实现，无需额外加装限位传感器，配合伺服电机的180度转角限制，可避免运动过程中出现关节过转撞机的问题，对于入门级自动化搭建场景来说，无需复杂的限位调试即可快速投入使用。
