双工位机器人手臂末端打磨执行工装

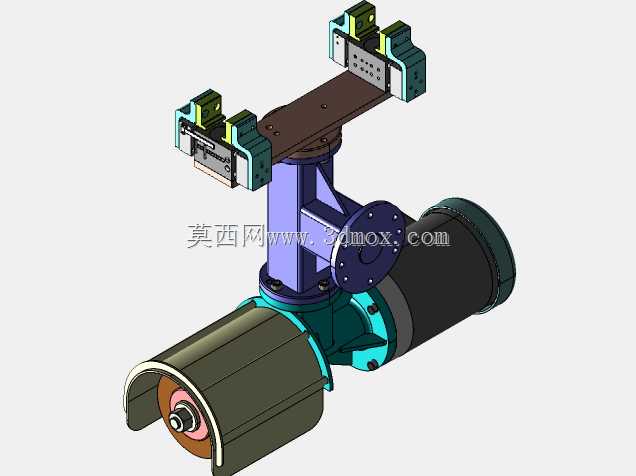

这套末端执行工装主要适配六轴工业机器人的法兰安装接口，多用于3C金属壳体去毛刺、压铸件飞边打磨、焊接后焊道余高修整这类需要接触式加工的工位，相比单工位打磨头，它在同一安装座上集成了两组平行布置的夹持工位，可在机器人不换末端的情况下切换两种不同粒度的打磨耗材，减少产线换型停机的等待时间。从结构布局来看，工装的动力段采用卧式安装的驱动单元，输出端直接连接弧形护罩包裹的打磨轮，护罩的开口角度经过调整，既可以阻挡打磨碎屑飞溅向机器人侧的管线，也不会干涉工件的靠近路径；上方的安装支架做了加高的立板支撑，两组夹持模块对称固定在横向安装板上，夹持模块自带微调腰型孔，可根据耗材的实际宽度调整夹持间距，适配不同厚度的砂带、抛光轮安装。设计时优先考虑了末端负载的平衡，将重量较大的驱动单元布置在靠近机器人法兰的中心轴线上，上方的夹持支架采用镂空减重设计，整体重心尽量落在法兰回转轴线上，降低机器人高速运动时的偏载力矩，减少J6轴的负载损耗。安装边界上，法兰连接端采用标准的圆周螺栓孔位，可直接适配主流负载10-20kg级工业机器人的末端接口，整体横向伸出长度控制在合理范围内，避免运动时与机器人小臂、周边工装护栏发生干涉；驱动单元的线缆从立板侧面的走线槽布置，预留了足够的弯曲余量，满足机器人全姿态运动时的线缆弯折需求。实际应用中，这套工装可配合离线编程轨迹，完成复杂曲面的连续打磨作业，双工位的设计也能在粗磨、精磨工序切换时直接调用对应工位，无需额外配置换枪盘，降低产线的硬件投入成本；打磨轮的护罩做了快拆结构设计，更换耗材时无需拆卸整体支架，只需松开护罩的固定螺钉即可完成打磨轮的更换，减少日常维护的停机时间。夹持模块的夹紧力采用可调设计，可根据不同耗材的硬度调整夹持压力，避免耗材在高速旋转时出现松动打滑的问题，同时立板与横向安装板之间设置了加强筋结构，抵消打磨作业时产生的径向切削力，保证加工过程中的结构刚性，减少打磨时的振纹，提升工件表面加工质量。
