1010规格工业铝挤压型材结构设计

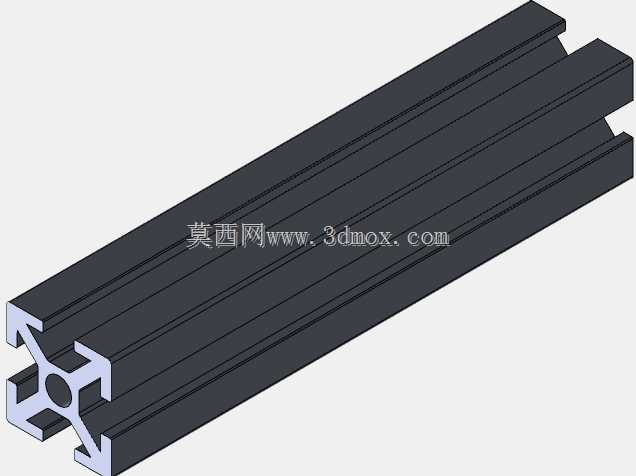

在小型非标自动化设备、桌面级实验装置以及低压电气箱的结构搭建场景中，小截面铝挤压型材的选型往往决定了整体框架的紧凑度与装配灵活性。这款10mm×10mm截面的铝挤压制品，截面轮廓采用十字对称布局，中心预留圆形通孔，四个延伸臂端部设置T型卡槽结构，能够在极小的安装空间内实现多方向的连接件接驳，适配M3规格的标准T型螺栓与滑块螺母，无需额外打孔即可完成相邻型材的垂直拼接与角度固定。从设计逻辑来看，该型材将壁厚控制在合理区间，既保证了单位长度的抗弯强度满足小型组件的承重需求，又尽可能降低了型材自重，单米重量控制在适合手工装配的范围内，适合桌面级工装、小型传感器安装支架、电气控制箱内部安装梁等对安装空间有严格限制的场景。实际装配过程中，该型材的截面卡槽公差经过优化，配套紧固件滑入时无卡滞，拼接后端面平面度误差控制在机械装配允许范围内，无需二次铣削加工即可直接用于框架组装。中心的圆形通孔可用于穿设低压控制线缆、气路软管，在搭建小型电气箱框架时，能够将布线空间整合到型材内部，避免线缆外露带来的安全隐患与外观杂乱问题，同时减少了额外线槽的安装步骤，压缩整体装配工时。四个方向的卡槽设计支持从任意相邻面安装连接板、角件以及外置功能附件，比如在搭建小型实验台架时，可以直接在型材侧面安装光电传感器安装座、小型导轨固定条，不需要额外设计转接件。对于结构设计从业者而言，这类小截面铝挤压型材的建模重点在于截面轮廓的参数化绘制，需要精准控制卡槽的开口尺寸、壁厚均匀性以及中心孔的同轴度，确保挤出成型后的型材截面尺寸一致性，避免出现装配时紧固件无法滑入、拼接后存在间隙的问题。在选型适配时，需要注意该型材的承载边界，由于截面尺寸较小，单跨支撑长度不宜超过300mm，当用于承重框架时需要合理布置横撑间距，避免长期负载下出现型材弯曲变形。其对称的截面特性也让型材在切割下料时无需区分方向，任意端面都可以作为拼接基准，降低了下料环节的分拣难度，适合小批量多批次的定制化设备搭建场景，在桌面级3D打印机框架、小型检测仪器支架、嵌入式电气控制箱骨架等应用中，能够替代传统的钣金折弯焊接结构，大幅缩短设计与加工周期，同时框架具备可拆解、可二次调整的优势，方便后续设备的功能迭代与结构改造。
