壁挂式篮球架固定支撑球座结构

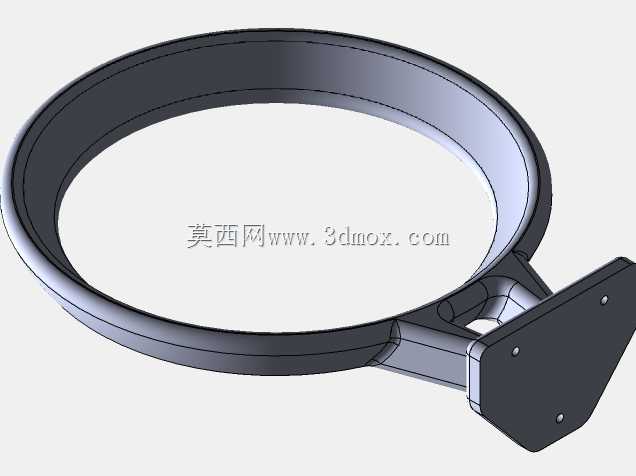

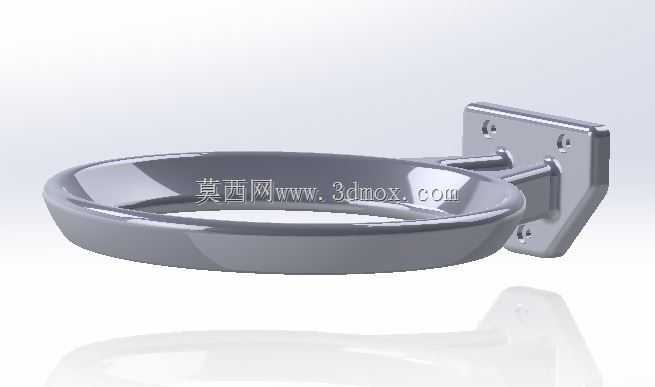

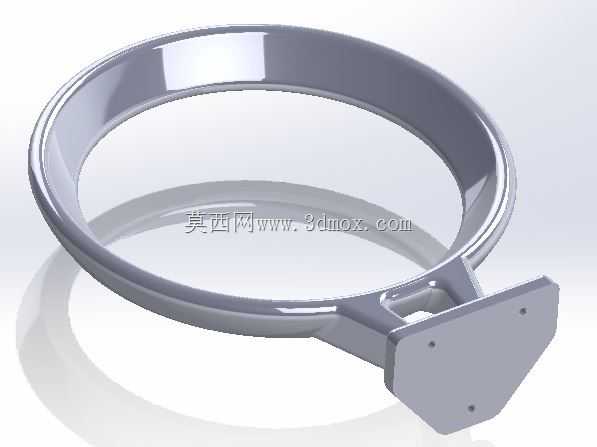

　　这款壁挂式球座主要应用于小型休闲篮球架的安装场景，常见于家庭院落墙面、室内运动区立柱、社区休闲健身点的实体墙面安装，用来承托篮筐连接臂，传递篮球冲击产生的动载荷，是壁挂式休闲篮球架的核心受力支撑部件。从实际使用场景来看，这类球座不需要落地式篮球架的厚重配重底座，完全依靠墙面锚固结构承载所有受力，因此设计时首先要考虑载荷传递路径的合理性：球座的环形承托端用来对接篮架的悬臂连接轴，背部的方形安装法兰直接贴靠安装基面，中间的连接臂做了变截面过渡，避免应力集中在法兰与臂身的交接位置。设计思路上优先考虑3D打印的成型可行性，整体结构没有封闭空腔，所有壁厚保持均匀，打印时不需要额外添加大量支撑结构，两个配套件的拼接位置做了定位止口，

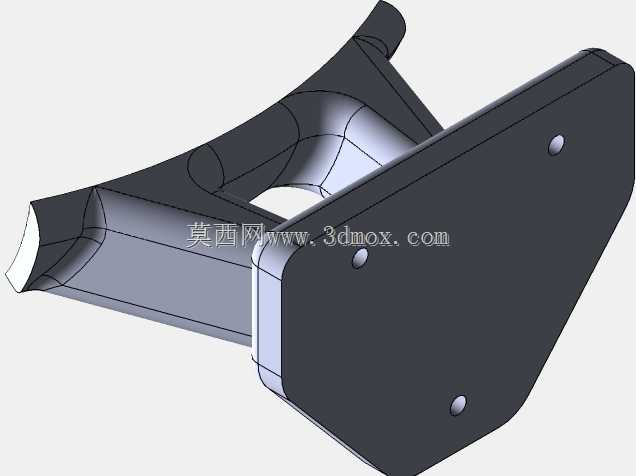

　　组装时不需要额外工装就能快速对齐，适配常规FDM3D打印机的成型尺寸，普通家用级打印设备就能完成制作。从功能特性来看，环形承托端的内圈尺寸匹配常规休闲篮球架的悬臂外径，接触面做了整圈贴合设计，不会出现局部点接触导致的应力集中，当篮球撞击篮筐产生的交变载荷传递到球座时，整圈环形结构可以把载荷均匀分散到连接臂上，再通过背部法兰的四个安装孔传递到墙面锚固点。安装法兰上的四个安装孔做了沉头设计，安装时螺栓头部可以完全沉入法兰平面，不会出现凸起干涉，保证法兰面完全贴紧安装基面，避免安装后出现悬臂翘曲的问题。法兰与连接臂的交接位置做了圆弧过渡加强，没有直角尖角结构，既可以降低打印时的应力开裂风险，也能在承受冲击载荷时分散应力，

　　避免长期受交变载荷出现根部断裂的问题。外形尺寸方面，环形承托端的外径适配常规小型篮球架的悬臂连接尺寸，连接臂的长度控制在合理范围，既保证篮筐伸出墙面的距离满足投篮使用需求，又不会因为悬臂过长导致弯矩过大，增加墙面锚固的载荷负担。背部方形法兰的边长尺寸足够覆盖四个锚固点的安装间距，安装孔的间距适配常规膨胀螺栓的安装边距要求，不管是安装在实心砖墙、混凝土墙面还是加厚的木工板基层上，都能保证锚固点有足够的受力边距，不会出现安装基面开裂的问题。实际使用中，这类球座搭配对应的悬臂和篮筐，不需要复杂的地面施工，只需要在墙面上打好对应尺寸的膨胀螺栓孔，把法兰贴紧墙面拧紧螺栓就能完成安装，相比落地式篮球架节省安装空间，

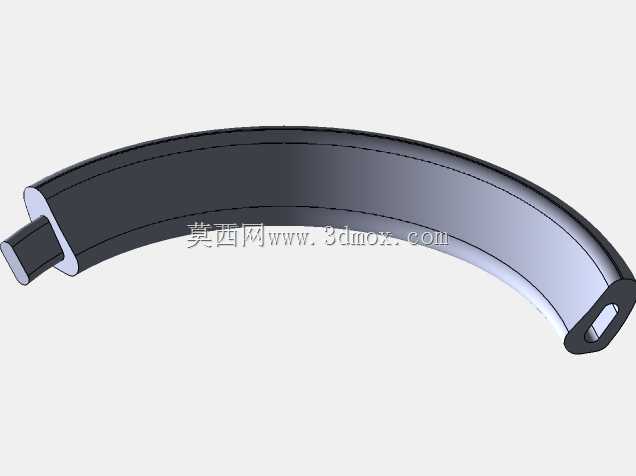

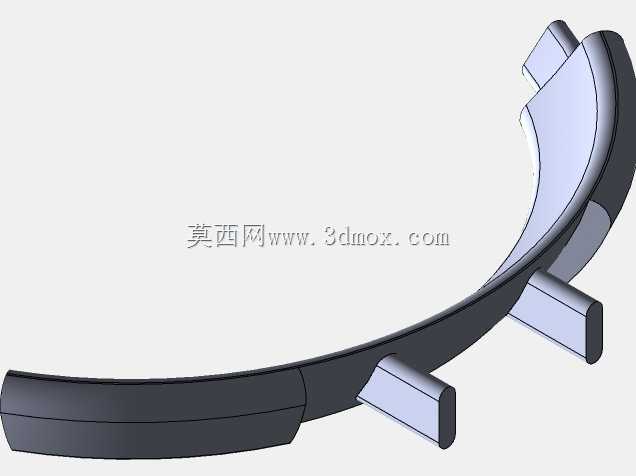

　　非常适合小面积的休闲运动区域使用。结构设计上没有多余的装饰特征，所有曲面和结构都服务于受力需求，环形承托端的边缘做了圆角处理，避免安装和使用过程中出现锐边划伤的问题，连接臂的截面采用近似椭圆的流线型，相比方形截面有更好的抗扭性能，在承受篮球侧向撞击的载荷时，不容易出现臂身扭转变形的问题。两个配套打印件的拼接位置设置在环形承托端的侧方，拼接后接触面的摩擦力加上定位止口的限位，不需要额外粘接就能承受常规投篮的冲击载荷，如果是使用频率较高的场景，也可以在拼接位置涂抹少量粘接剂提升连接强度。整体结构的壁厚根据不同位置的受力情况做了差异化设计，受力较大的法兰根部和环形承托端位置壁厚适当加厚，受力较小的臂身中段保持均匀壁厚，既保证整体结构强度，又能减少打印材料的消耗，降低打印成本。安装边界方面，要求安装基面的平整度误差控制在合理范围，如果墙面有明显凹凸，需要提前做找平处理，避免法兰面不能完全贴紧导致受力不均；锚固螺栓需要根据安装基面的材质选择对应规格，混凝土墙面推荐使用常规膨胀螺栓，木质基层需要使用加长的木螺钉搭配垫片，保证每个锚固点都能承受足够的拉拔力和剪切力。安装完成后悬臂的水平高度可以根据使用需求调整法兰的安装高度，球座本身的结构不需要做任何改动，适配不同年龄段使用者的投篮高度需求。
