通讯设备内置滚筒支撑连接座结构

　　这套支撑连接构件主要面向小型通讯终端内部的卷绕传动工位，常见于手持收线装置、便携通讯线缆收纳模块、小型信号检测设备的走线机构里，承担滚筒组件的轴向定位、周向止转与底部承载作用。日常产线装配场景中，这类零件需要先卡入设备壳体预设的安装槽位，再穿入滚筒转轴，配合侧方锁止螺钉完成整体固定，后续线缆收放动作全程由该构件抵消径向偏摆与轴向窜动，避免卷绕过程中滚筒晃荡引发的线缆卡滞、排线错位问题。

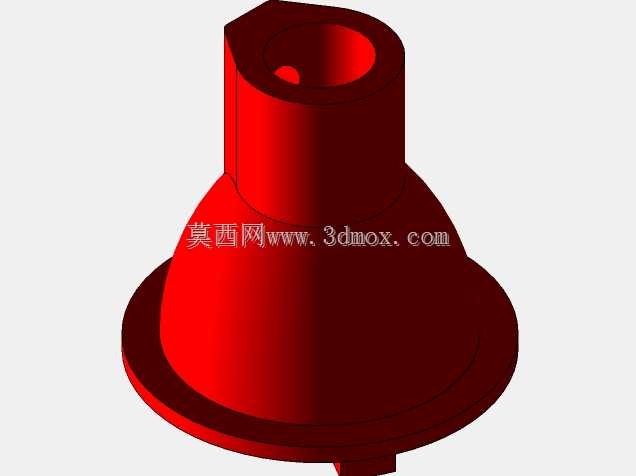

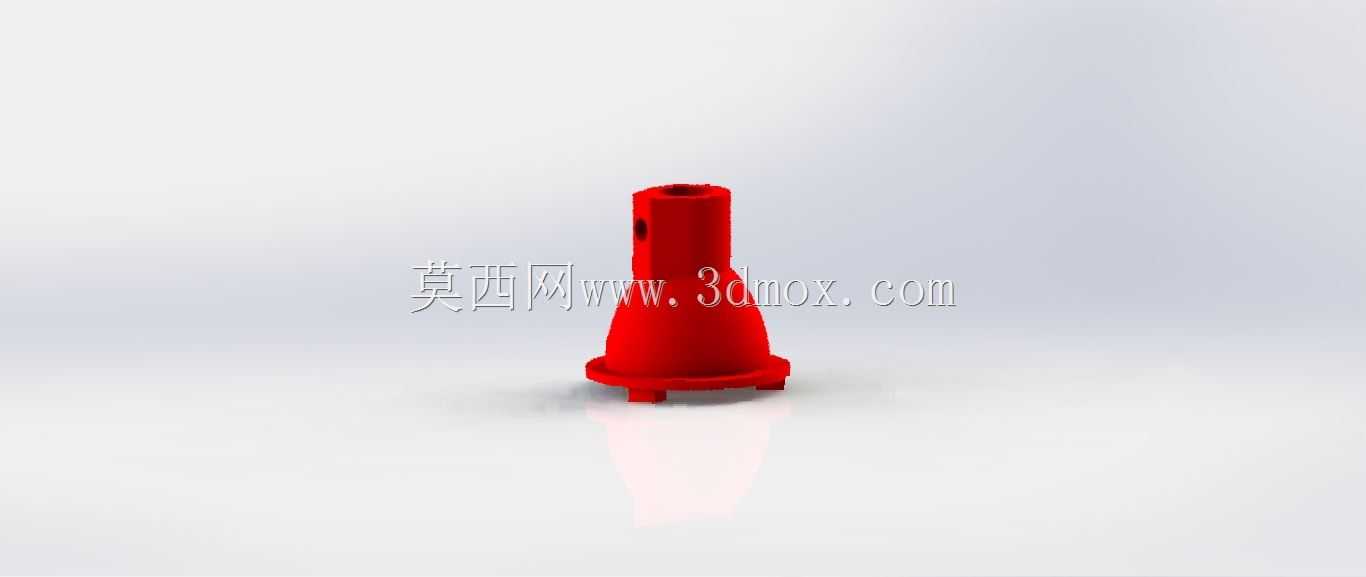

　　从结构细节来看，构件上部为等径直筒段，筒壁预留径向贯通的锁止孔，装配时紧定螺钉穿过该孔抵紧内部转轴，既可以传递扭矩，也能限制转轴相对支架的滑动位移；直筒段向下平滑过渡为锥形扩口段，锥面壁厚随径向尺寸逐步增加，该设计并非单纯做外形过渡，而是对应滚筒端部的让位空间——滚筒下端的法兰盘在转动时会扫过锥段外围区域，扩口锥面能预留足够安全间隙，同时把上部转轴受到的交变载荷逐步扩散到底部安装面，避免直筒与底板交接处出现应力集中断裂。底部沿圆周均匀分布三个带安装孔的支脚，支脚端面与设备壳体内的定位凸台完全贴合，螺钉穿过支脚孔锁附后，三点支撑结构相比整圈法兰底座更省材料，也能自动适配壳体平面的小幅平面度误差，不会出现多点锁附时的零件翘曲问题。

　　建模过程中首先要锁定安装边界：上部直筒的内孔直径需要和选配的滚筒转轴形成间隙配合，单边间隙控制在0.05~0.1mm区间，既保证转轴转动顺滑，又不会出现径向旷量；筒壁径向锁止孔的中心高度要和滚筒侧壁的螺钉过孔完全对齐，偏差超过0.2mm就会出现螺钉无法穿入的装配问题。底部三个支脚的安装孔中心圆直径需要匹配设备壳体预设的螺柱位置，支脚的外延高度要留出0.3mm的装配余量，防止壳体成型缩水出现的高度差导致支架安装悬空。锥段的拔模斜度设置为1.5度，完全适配注塑生产的脱模需求，外表面所有棱边都做了R0.5以上的圆角过渡，既避免注塑件尖角处应力开裂，也消除操作人员装配时被锐边划伤的隐患。

　　实际选型验证阶段，这类支架需要先做装配干涉检查：把滚筒、转轴、锁止螺钉全部调入装配体后模拟滚筒全行程转动，确认锥面外壁和滚筒内壁的最小间隙大于0.8mm，底部支脚和壳体内侧的加强筋不存在碰撞；再做受力仿真，在直筒内孔面施加径向15N的模拟偏载，查看锥段与支脚交接位置的最大应力，确认数值低于所选ABS或增强尼龙材料的屈服强度，长期反复收线动作下不会出现塑性变形。针对户外便携通讯设备的使用场景，还可以在支脚位置增设加强筋，进一步提升抗跌落冲击能力，避免设备不慎掉落时滚筒支架断裂导致整个收线功能失效。
