摩托车XLH1000发动机缸罐组件三维设计

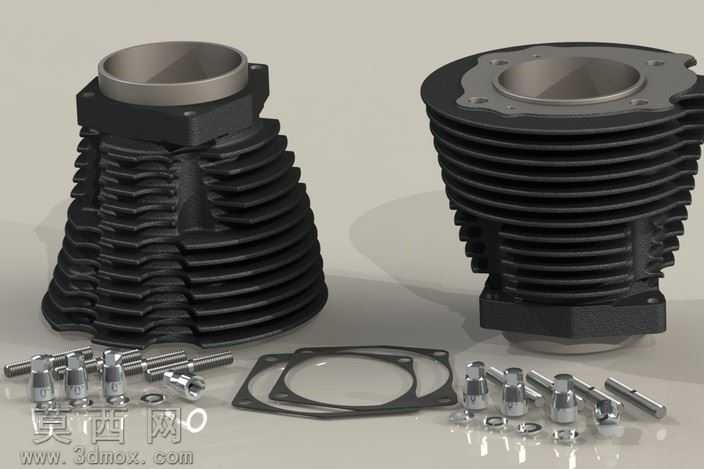

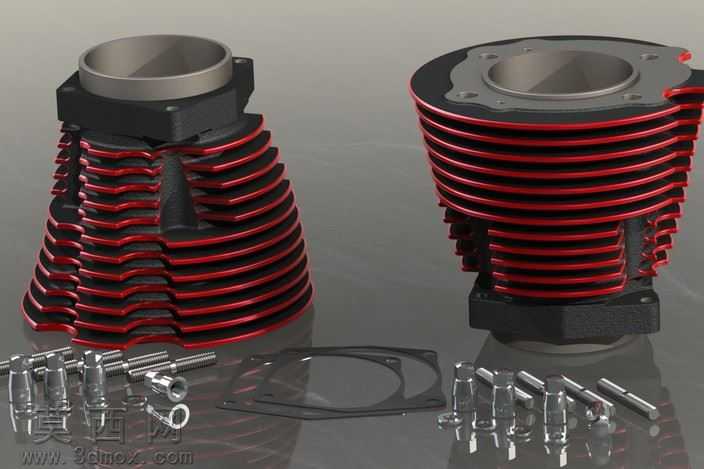

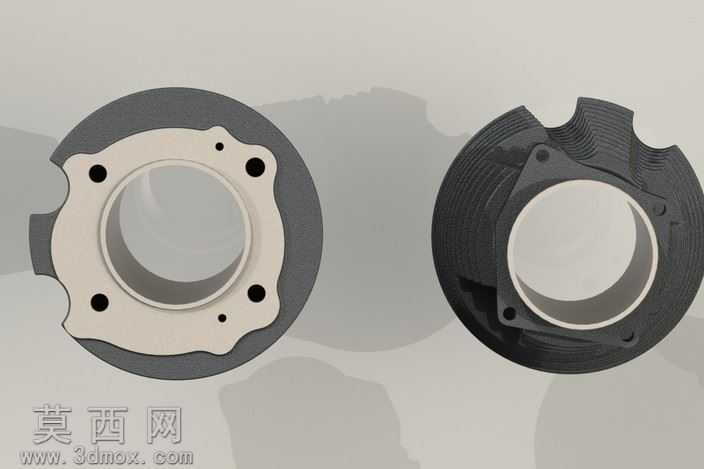

本作品为适配XLH1000哈雷摩托的发动机缸罐组件三维建模成果，建模阶段依托参数化设计逻辑完成全零件尺寸校准，首先针对两款不同散热鳍片排布的缸体主体进行结构拆解：左侧缸体采用上窄下宽的锥度鳍片布局，鳍片沿缸体外壁呈螺旋递进式排布，每片鳍片的厚度、间距均经过散热效率模拟优化，边缘做了微小倒角处理避免应力集中，缸体顶部的缸套安装位预留了0.02mm的过盈配合公差，保证与金属缸套的装配密封性；右侧缸体采用等径直筒式鳍片布局，顶部集成了四孔安装法兰，法兰面的螺栓孔位置、沉孔深度完全匹配原厂缸头的安装基准，法兰与缸体衔接处做了圆弧过渡强化结构强度。配套的附属零件建模同样遵循真实装配逻辑：金属缸套采用独立实体建模，内壁模拟了珩磨纹理的凹凸结构，外壁与缸体的接触区域做了定位止口设计；紧固螺栓区分了长短两种规格，螺栓头部的六角尺寸、螺纹段长度、杆部光轴区域的比例完全参照摩托专用紧固件标准，螺栓末端的倒角、螺纹牙型的细节都做了精细化还原；密封垫片包含缸体上下垫两种规格，垫片的轮廓完全贴合缸体端面形状，预留的螺栓过孔、定位销孔位置与缸体法兰完全对齐，垫片厚度设定为0.5mm，模拟非金属密封材质的压缩余量。渲染阶段采用工业产品写实渲染方案，缸体主体赋予黑色磨砂铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件表面的细微颗粒质感，散热鳍片的边缘做了轻微的磨损效果模拟真实使用痕迹；金属缸套赋予高反光铸铝材质，表面添加细微的加工纹理，还原缸套内壁光滑、外壁略带氧化层的真实状态；螺栓、销钉等紧固件赋予镀锌金属材质，表面添加轻微的油污痕迹提升真实感；密封垫片赋予黑色耐油橡胶材质，调整材质的半哑光属性还原橡胶件的视觉特征。场景搭建采用浅灰色哑光地面作为承载，添加两盏45度角的主辅光源，主光源开启软阴影模拟自然光照射效果，辅光源补光消除暗部死黑，最终渲染出的组件图清晰呈现了各零件的装配关系、结构细节与材质特征，完整还原了摩托发动机缸罐组件的工业设计细节，可用于发动机结构教学、改装方案演示、零部件装配模拟等场景。
