弧面蜗杆传动零件三维结构设计

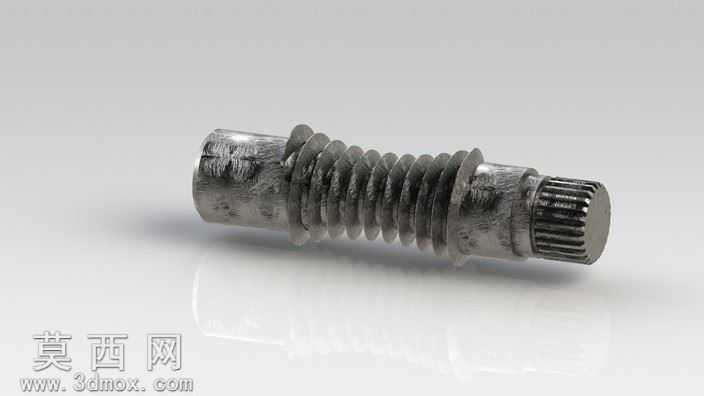

本作品为弧面蜗杆传动核心零件的三维建模成果，建模阶段围绕弧面蜗杆的实际传动特性展开结构还原，首先依据蜗杆传动的啮合参数确定齿部弧面曲率、螺距、齿形角等核心尺寸，对蜗杆端部的滚花装配段、中间定位轴肩、螺纹传动段进行分特征建模，保证各段同轴度公差符合机械装配要求。建模过程中优先采用参数化草图驱动特征生成，先绘制蜗杆的轴向截面轮廓，通过螺旋扫描命令生成连续的弧面螺纹齿形，针对齿面的啮合接触区域做了细节优化，还原实际加工后齿面的微观纹理特征，端部滚花段通过阵列特征还原直纹滚花的凹凸结构，保证装配时的防滑握持性能。材质渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数，还原经过机加工、表面发黑处理后的金属质感，对齿面啮合区域做轻微的反光强化处理，突出齿形的加工精度与啮合接触面形态，轴肩端面、端部滚花面分别匹配不同的粗糙度数值，还原不同机加工工序后的表面质感差异。结构设计上充分考虑弧面蜗杆的传动特性，相较于普通圆柱蜗杆，弧面蜗杆的齿面包络蜗轮的接触面积更大，建模时严格保证弧面齿形的包络角度准确，定位轴肩的尺寸匹配对应轴承的装配公差，端部滚花段的长度、直径符合手动调节或装配锁紧的使用需求，螺纹段的齿形收尾处做了自然退刀结构还原，符合实际车削加工的工艺特征。整体建模过程遵循机械设计的工艺合理性，所有特征均对应实际加工工序，无冗余几何结构，各尺寸参数可直接导出用于工程图绘制、数控加工编程或传动啮合仿真分析，能够直观展现弧面蜗杆的结构形态与装配特征，为弧面蜗杆传动机构的设计验证、教学演示提供精准的三维数字模型支撑。
