滚轮摆杆式限位开关三维结构设计

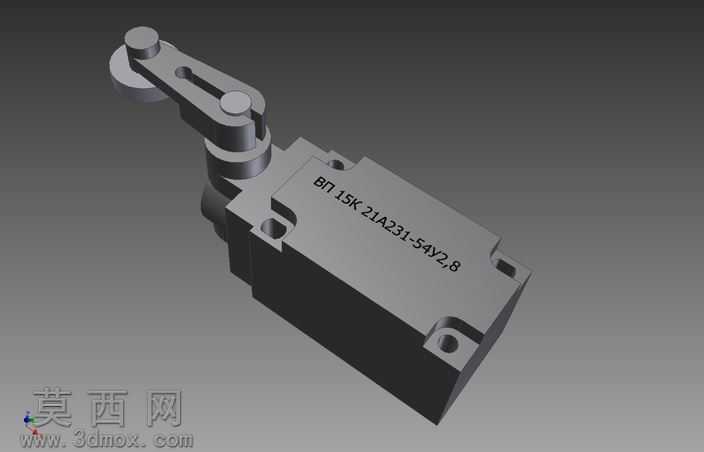

本作品为滚轮摆杆式限位开关的三维参数化模型，建模过程严格遵循工业电气元件的实际尺寸规范，采用Autodesk Inventor完成全参数化建模，整体模型结构完整，各部件装配关系清晰，无干涉错位问题。建模阶段首先从主体基座开始构建，基座采用长方体基础特征拉伸生成，预留四个安装固定孔位，孔位尺寸与实际工业安装标准匹配，基座表面的型号标识采用凸雕特征实现，还原实物的标识细节。驱动摆臂部分采用多段拉伸与旋转特征组合构建，摆臂端部的滚轮采用旋转特征生成，滚轮与摆臂的连接轴单独建模，通过装配约束实现滚轮的转动自由度还原，摆臂与基座内部的触发机构连接部位做了细节还原，能够直观展示限位开关的触发动作逻辑。材质渲染阶段，基座部分采用哑光深灰工程塑料材质，调整材质粗糙度参数还原工业塑料的磨砂质感，摆臂、滚轮、连接轴等金属部件采用哑光铸钢材质，添加轻微的金属反光效果，区分不同部件的材质属性，渲染后整体视觉效果贴近实物外观。模型结构设计上完整还原了限位开关的外部防护壳体、触发摆臂、滚轮触发端、安装固定位等核心结构，省略了内部过于细碎的非核心电子元件，在保证外观结构完整的同时控制模型整体复杂度，方便用于工控设备布局演示、自动化产线虚拟装配、电气元件选型展示等场景。设计过程中重点考量了模型的装配合理性，所有活动部件的约束关系符合实际机械运动逻辑，摆臂可绕基座转轴实现一定角度的摆动，滚轮可绕自身轴转动，能够直观演示限位开关被外物触碰触发的动作过程，模型同时导出了通用STL格式，可直接用于3D打印验证结构尺寸，也可导入其他三维软件进行二次修改，适配不同的设计场景需求。
