连杆式旋转转直线行走执行机构

项目分类:3D模型 发布时间:2021-09-27 ID:288875
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构
  • 连杆式旋转转直线行走执行机构

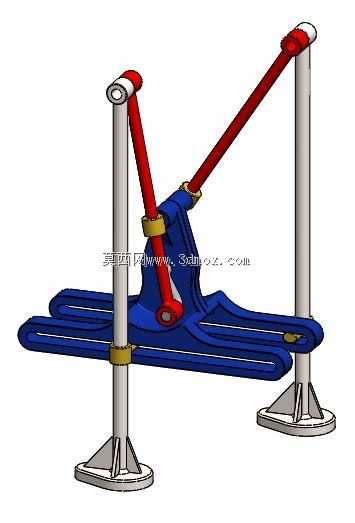

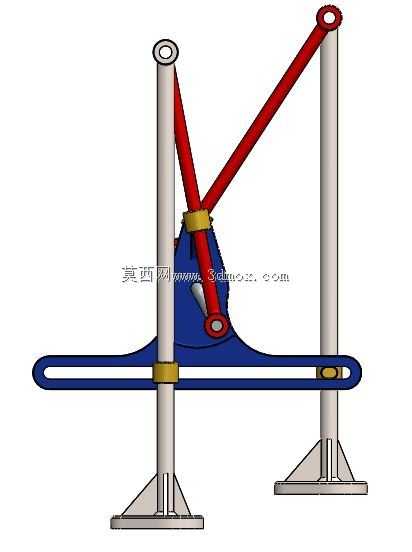

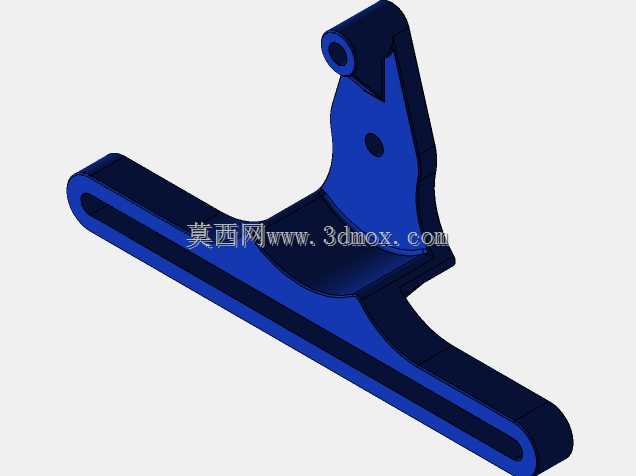

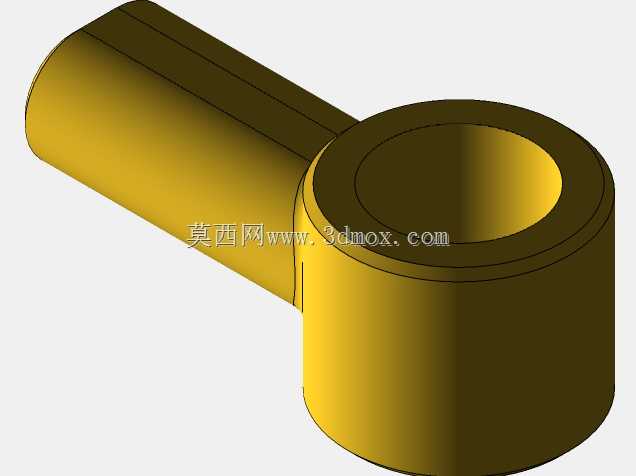

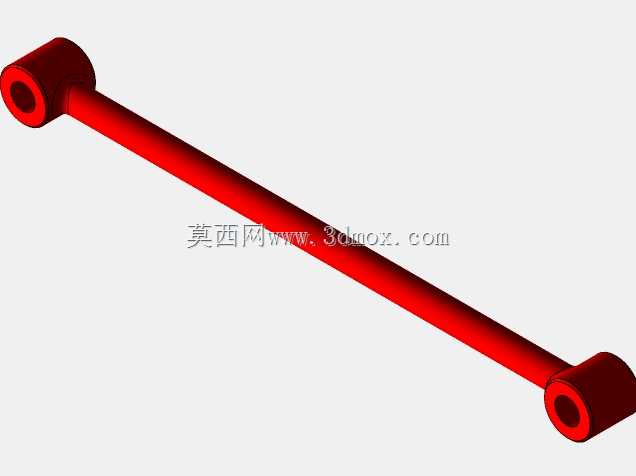

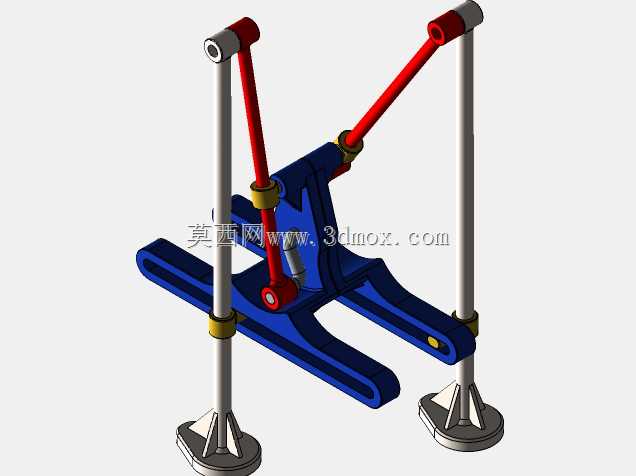

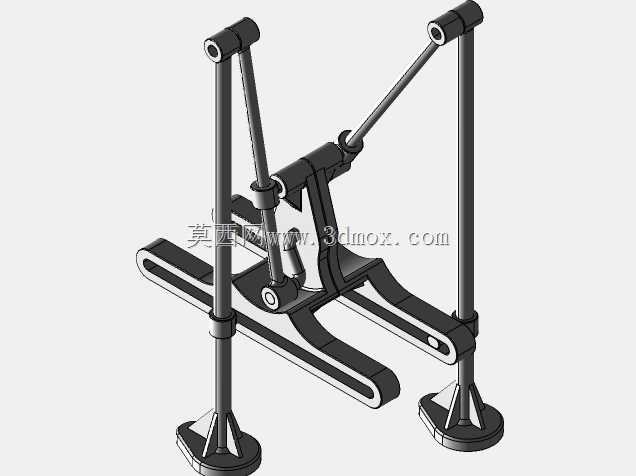

该连杆式行走执行机构,核心功能是将输入的连续旋转运动,通过多组连杆的铰接传动转化为末端的直线往复行走动作,可适配轻工输送、小型自动化移载、教学实验台等多种需要直线步进动作的场景,替代部分结构复杂的直线导轨驱动方案,降低低速轻载工况下的设备制造成本。从结构设计逻辑来看,整套机构采用对称双立柱作为导向支撑,立柱底部设置带加强筋的法兰安装座,可直接通过螺栓固定在设备基座平面上,安装时需保证两根立柱的平行度公差控制在0.1mm/m以内,避免滑动套卡滞;滑动套采用黄铜材质镶嵌在蓝色主体滑块上,与立柱间隙配合,既保证滑动顺畅,又能承受连杆传动带来的侧向倾覆力矩。底部的平行滑槽为主体滑块提供直线运动的二次导向,抵消连杆传动过程中的横向分力,保证行走轨迹的直线度误差不超过0.2mm/100mm行程。两根红色驱动连杆分别铰接在旋转输入轴端与主体滑块、顶部摇杆之间,通过四连杆的运动轨迹约束,让输入轴整周旋转时,主体滑块沿滑槽做匀速直线往复运动,传动过程无急回特性,运行冲击小,适合低速平稳移载的工况。设计时充分考虑了安装边界,整套机构横向安装尺寸可根据实际行程需求调整连杆长度,纵向占用空间仅为同行程气缸驱动方案的60%,不需要额外配置气源或液压站,仅需搭配普通减速电机即可驱动,维护成本极低。在实际应用中,该机构可直接作为小型物料推送装置的执行端,也可改装为教学演示教具,直观展示连杆机构的运动转换原理,所有铰接点均采用销轴加耐磨衬套的结构,长期运行磨损后可快速更换衬套,延长整机使用寿命。机构的运动行程可通过调整驱动连杆的铰接孔位进行微调,适配不同的移载距离需求,不需要重新加工主体结构,适配性较强。
