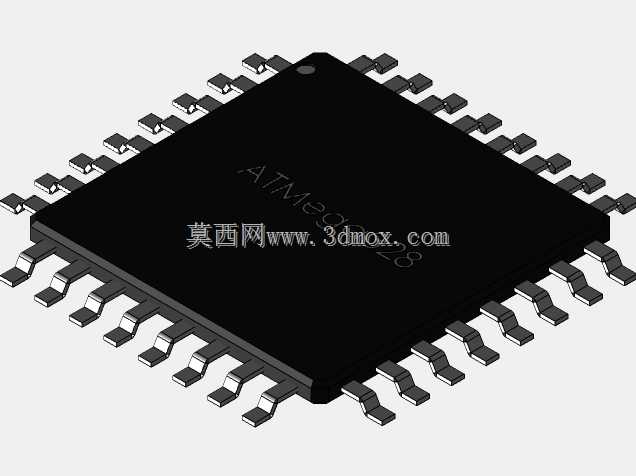

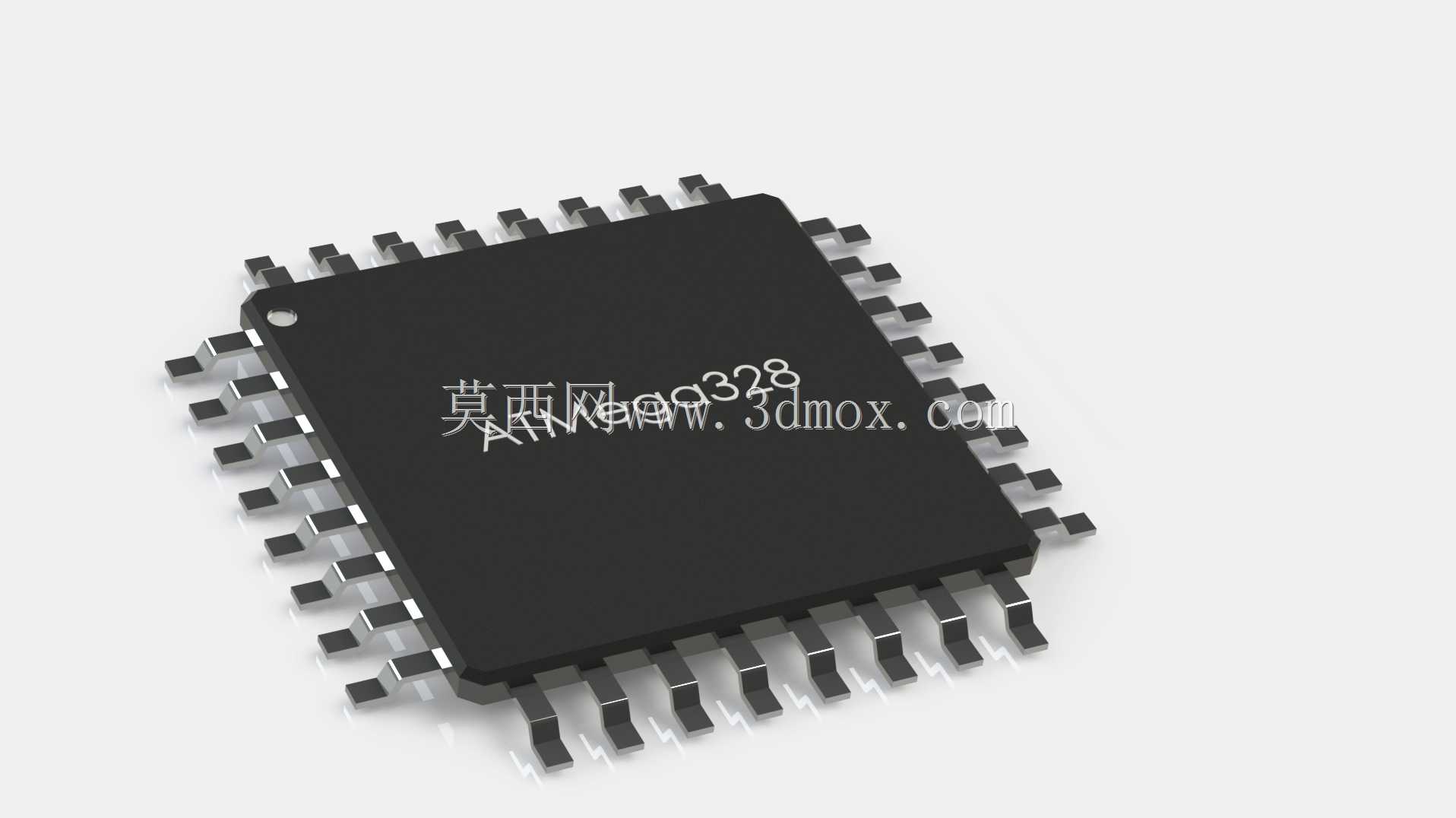

TQFP封装ATmega328微控制器三维建模

做嵌入式硬件板卡设计时，主控芯片的三维建模精度直接决定了后续PCB布局、结构干涉检查的可靠性，这款ATmega328的TQFP-32封装模型，完全贴合量产芯片的实际外形公差要求，可直接导入各类EDA与机械设计软件完成板级装配验证。从实际应用场景来看，这款8位AVR架构的微控制器广泛用在开源硬件开发板、小型工业控制节点、消费类电子便携设备、低功耗传感采集终端中，很多入门级嵌入式开发项目、小型智能硬件原型都会选用这款芯片作为主控，因此准确的封装模型对硬件结构工程师来说是前期设计必不可少的参考。建模过程中优先还原了芯片的核心结构特征：主体塑封本体的边角倒角、表面丝印区域的凹陷特征、32个鸥翼形引脚的弯折角度与引脚间距都严格按照器件手册的标称尺寸制作，引脚末端的共面度公差控制在0.1mm以内，完全匹配SMT贴片工艺的焊盘对齐要求，不会出现模型与实际器件引脚错位导致的装配干涉问题。安装边界方面，模型完整保留了芯片本体下方的散热焊盘区域尺寸，设计PCB时可以直接对齐模型预留散热过孔与焊盘位置，塑封本体的高度尺寸完全匹配实际器件，在做板卡堆叠、外壳装配时，可以准确核算芯片上方的预留空间，避免出现外壳压接芯片本体导致的器件损坏。不同于很多简化的芯片模型只做方块加引脚的粗略示意，这个模型还原了引脚根部与塑封本体连接的过渡圆角、塑封本体一角的定位圆点标记，在做装配可视化、产品爆炸图渲染时可以清晰识别芯片安装方向，避免生产过程中出现芯片贴装反向的工艺错误。对于做小型智能硬件结构设计的工程师来说，这类通用主控芯片的精准模型可以大幅减少前期原型验证的反复修改次数，不需要在拿到实物样品后再反复调整板卡与外壳的配合尺寸，在设计阶段就能完成全部的干涉检查与空间预留，尤其是在做紧凑结构的便携设备时，每一个元器件的高度、占位尺寸误差都可能导致整体结构设计返工，精准的器件三维模型是提升设计效率的关键基础。建模时也充分考虑了不同设计软件的装配兼容性，引脚的坐标系原点设置在芯片本体几何中心的底面位置，导入装配环境时可以直接对齐PCB封装的原点坐标，不需要额外调整模型的装配基准，鸥翼引脚的弯折弧度完全匹配实际SMT焊接后的引脚形态，做焊接工艺仿真时也可以直接调用该模型完成焊盘与引脚的焊缝模拟。
