多吸盘式机械手末端执行器结构设计

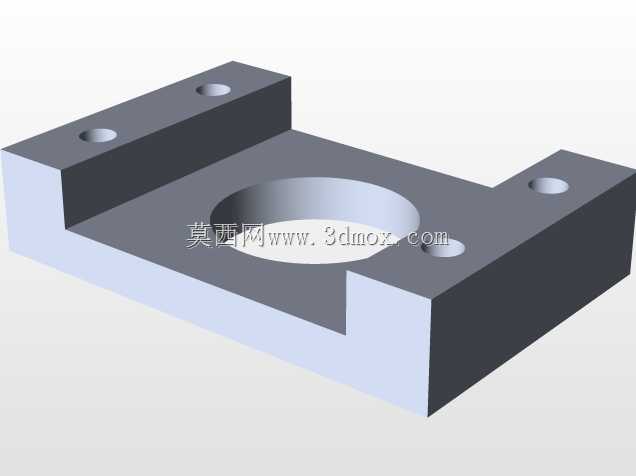

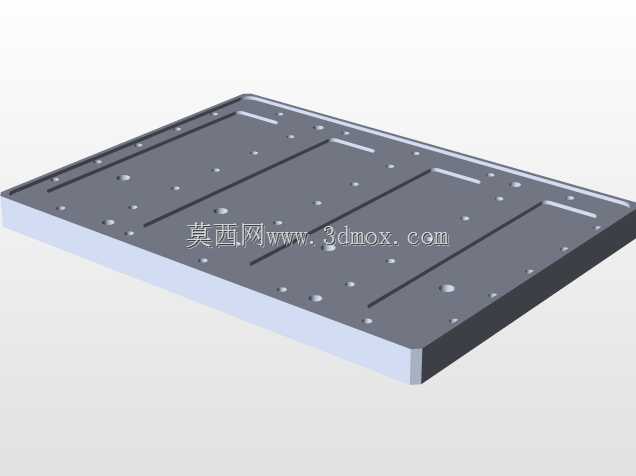

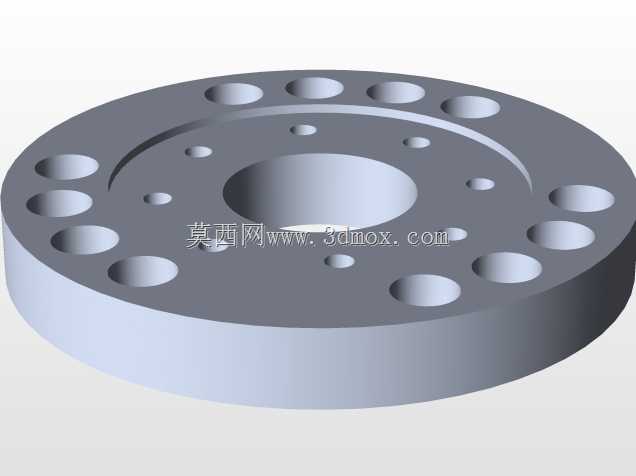

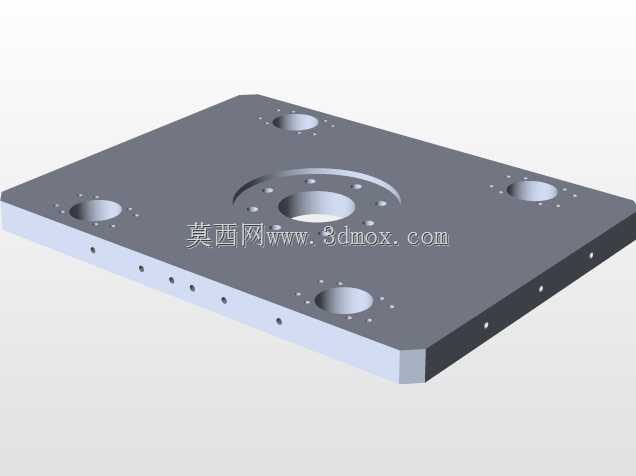

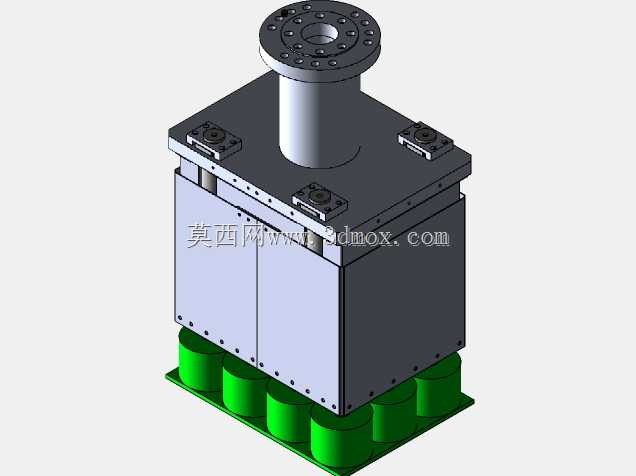

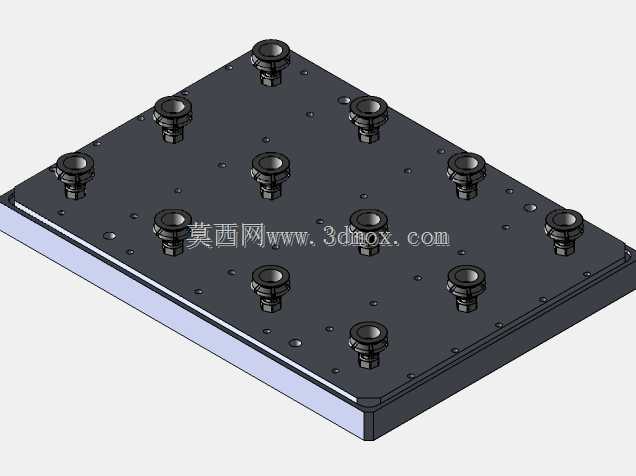

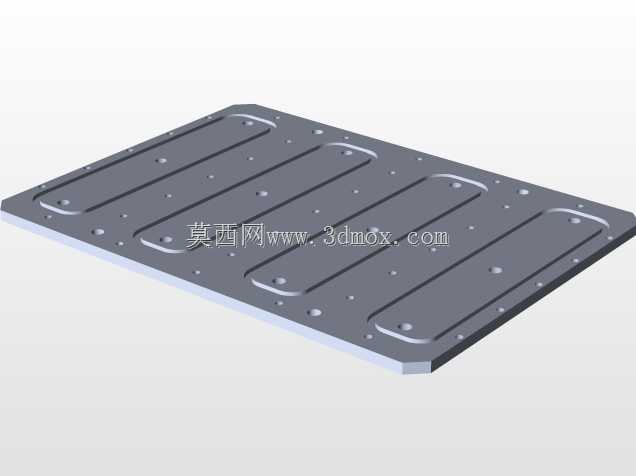

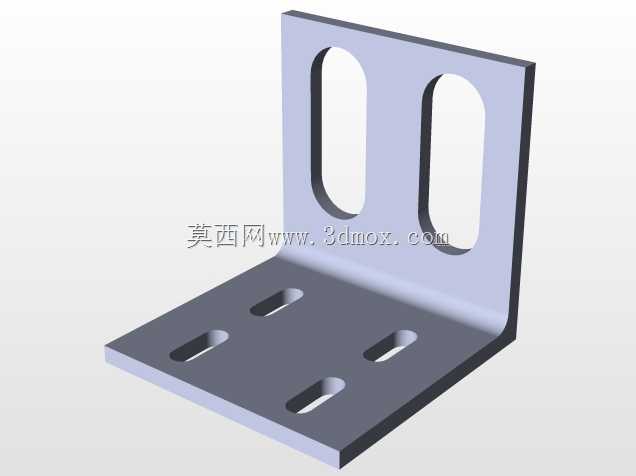

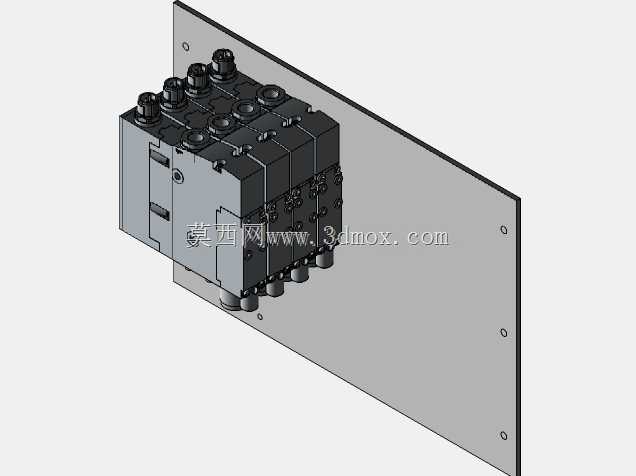

该款末端执行机构主要适配工业机器人法兰输出端，用于规整平面类工件的快速移载作业，常见于3C电子组装线、包装码垛工位、板材上下料环节，可针对表面平整的纸盒、亚克力板、金属薄板、玻璃基板等工件完成吸附抓取，替代人工实现重复性取放动作，降低人工搬运过程中工件表面划伤、对位偏移的概率。从结构布局来看，顶部采用标准法兰对接结构，法兰端面均匀分布螺栓过孔，可直接匹配主流六轴工业机器人、水平多关节机器人的末端安装接口，法兰下方通过圆柱支撑段连接主体箱型结构，箱型主体采用分体式钣金拼接设计，内部预留真空气路排布空间与电磁阀安装位，无需在机器人臂体外侧额外布设杂乱气路管线，减少管线随臂体运动过程中的干涉磨损风险。主体箱体底部呈矩阵排布多组真空吸盘，每组吸盘对应独立的气路支路，可根据实际抓取工件的尺寸、重量调整启用吸盘的数量，针对小尺寸工件可仅启用中心区域吸盘，针对大尺寸板材则启用全部吸盘保证吸附力均匀分布，避免工件抓取过程中因受力不均出现翘边、脱落问题；吸盘采用绿色聚氨酯材质，接触工件表面时具备一定缓冲量，不会在高光洁度工件表面留下压痕，同时可适配存在微小高度差的工件表面，补偿工件摆放时的平面度误差。设计过程中优先考虑安装边界的适配性，主体箱体的长宽尺寸控制在常规机器人末端负载允许的投影范围内，整体重心与法兰中心轴线重合，避免偏心负载对机器人关节轴造成额外的倾覆力矩，底部吸盘组的最外侧轮廓不超出箱体投影边界，防止设备进出料架、工装夹具时发生碰撞干涉。箱型主体的侧面预留气路接头安装位与维护开口，日常检修时可直接打开侧盖更换内部气路接头、调整吸盘安装高度，无需整体拆解执行机构；顶部支撑段与箱体之间采用定位销加螺栓的连接方式，重复安装时可保证位置精度，无需重新校准执行器与机器人的坐标偏移量。实际应用中，该执行器可配合生产线的输送线信号完成联动，当工件到达抓取位时，机器人带动执行器下行至吸盘接触工件表面，真空阀启动产生负压完成吸附，随后机器人移动至放料位，真空阀泄压释放工件，整套动作循环节拍可控制在1.2秒以内，适配中高速自动化生产线的节拍要求。针对不同行业的使用需求，该结构可快速更换不同直径、不同材质的吸盘，比如搬运多孔板材时可更换带止回阀的吸盘，避免个别吸盘漏气影响整体吸附效果；搬运高温工件时可更换耐高温硅胶吸盘，拓展设备的适用场景。
