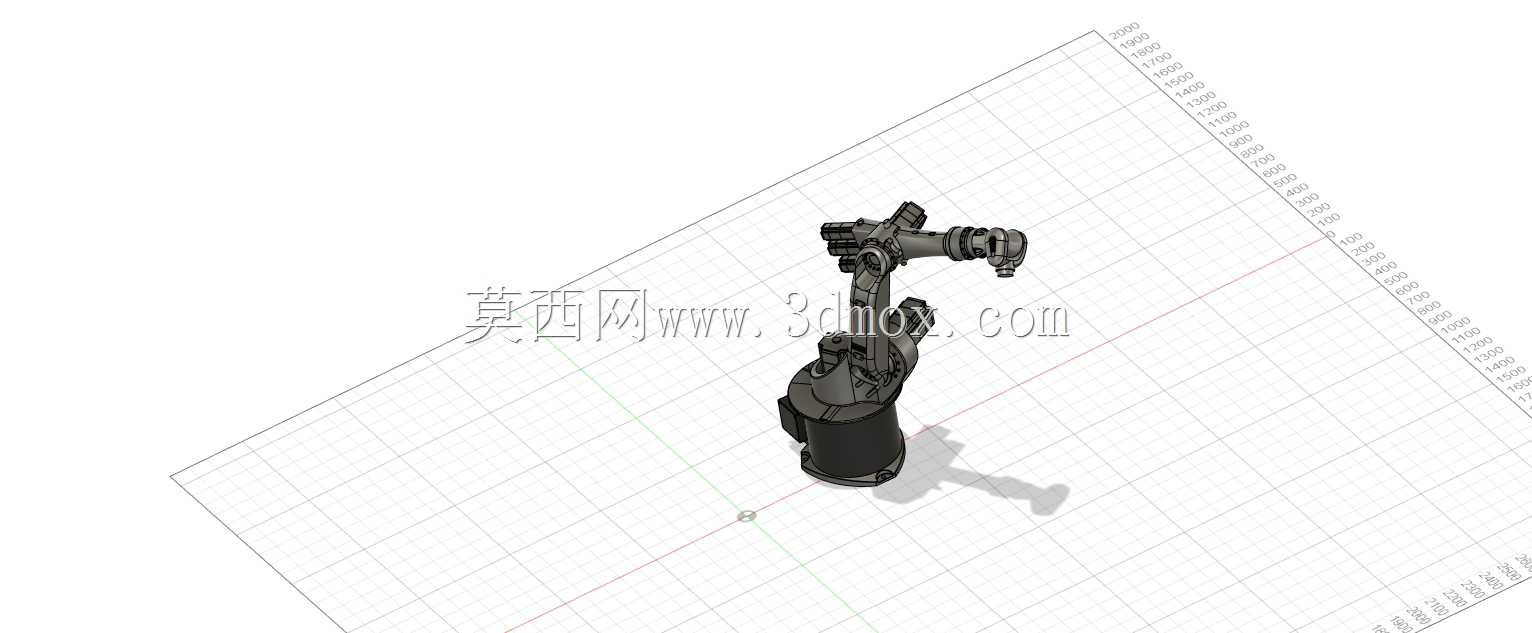

库卡KR16六轴工业机械臂结构设计

这款六轴关节式机械臂的结构设计，首先要匹配汽车零部件焊接工位的作业边界，其臂展覆盖范围刚好适配常见的焊接工装台1.6米半径作业区，底座安装孔位采用行业通用的法兰布局，能直接适配多数生产线的预制安装基座，不需要额外做转接板设计，减少现场安装的二次加工工作量。从实际产线应用来看，这类机械臂除了焊接场景，还能覆盖3C电子行业的小件搬运、注塑机上下料、涂胶工位的轨迹作业，不同场景下只需要更换末端执行器，本体结构不需要做改动，关节处的密封设计能适配车间常见的焊接飞溅、少量切削液飞溅的工况，日常维护只需要按周期补充关节润滑脂即可。设计过程中，各关节的传动结构采用伺服电机搭配谐波减速器的布局，大臂小臂的壁厚经过拓扑优化，在保证整体刚性的前提下控制了本体自重，底座回转支承的选型能承受满负载下的启停惯性冲击，不会出现长期运行后的回转间隙过大问题。腕部的三个关节采用紧凑的中空走线设计，末端的气管、信号线可以从关节内部穿过，避免作业过程中线缆与周边工装发生剐蹭，也能减少线缆弯折疲劳带来的故障。安装边界方面，底座的固定螺栓采用圆周均布布局，安装平面的平面度要求控制在0.2mm以内，周边预留不小于300mm的维护空间，方便后期检修关节驱动模块时的拆装操作。大臂俯仰的角度范围覆盖了从底座正上方到接近地面的低位区间，小臂的伸缩摆动配合腕部的回转，能实现作业范围内无死角的姿态调整，哪怕是工件侧面的复杂焊缝、或者异形件的内壁涂胶作业，都能通过调整各关节角度让末端执行器到达指定作业位。在结构建模阶段，各关节的运动副限位都做了干涉检查，模拟全行程运动时，大臂与底座、小臂与大臂、腕部各组件之间都不会发生碰撞，同时预留了传感器安装位，方便后期加装碰撞检测、位置反馈的附加元件，不需要额外在本体上打孔攻丝。整体的重心分布经过校核，满负载快速运动时的倾覆力矩在底座安装螺栓的承受范围内，不需要额外做地基加固，适配多数现有自动化产线的改造升级需求，不需要对原有生产线的地面布局做大规模调整。
