便携式燃气燃烧器三维结构设计

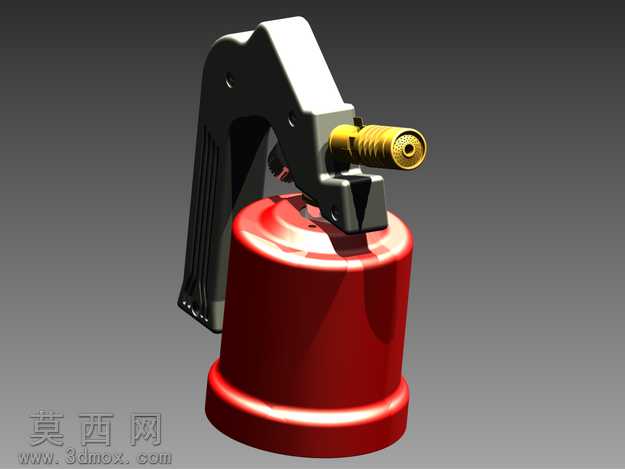

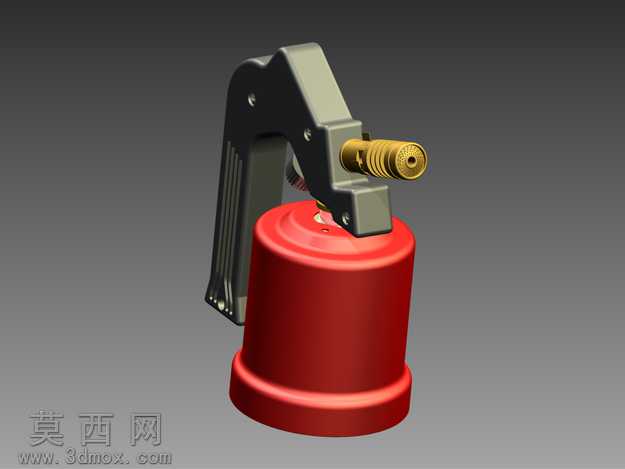

本作品为便携式燃气燃烧器的三维数字化模型，建模过程严格遵循实物的结构比例与功能逻辑，采用SolidWorks完成全参数化建模，所有零件均通过草图绘制、特征拉伸、旋转、扫描、放样等基础建模命令生成，关键配合部位预留了合理的装配公差，确保虚拟装配时各运动部件无干涉，可完整还原实物的操作动作逻辑。模型整体分为储气罐体、按压启闭机构、导气喷嘴、握持把手四大核心模块，储气罐体部分采用旋转凸台命令生成主体轮廓，对罐体底部的加厚承压边、顶部的密封连接螺纹做了精细化的特征还原，表面赋予高光泽红色烤漆材质，通过调整材质的反射率、粗糙度参数，模拟出金属罐体表面烤漆的光滑亮面质感，边缘处做了细微的圆角处理还原真实冲压罐体的工艺特征。上部的按压启闭机构是建模的核心难点，首先通过多草图放样生成异形的金属压架结构，对压架上的铰接孔、定位卡槽、防滑纹理逐一做了特征刻画，压架部分赋予哑光黑色金属材质，模拟铸铁部件的磨砂质感；压架与罐体连接的铰接轴、复位弹簧均做了独立建模，弹簧通过螺旋扫描命令生成，还原了弹簧的节距、丝径参数，可直观展示启闭结构的复位原理。前端的导气喷嘴部分，采用旋转加扫描命令生成带防滑滚花的调节旋钮，滚花纹理通过圆周阵列特征实现，喷嘴出口处的多孔出火结构做了精细化的小孔阵列还原，喷嘴部分赋予黄铜金属材质，调整材质的金属度、高光参数，还原铜质部件的温润金属光泽。后部的握持把手采用曲面建模方式生成符合人体工学的弧形轮廓，表面添加了竖向防滑条纹，赋予黑色防滑塑料材质，还原手持部位的防滑触感。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮模型主体突出结构轮廓，辅光源补全暗部细节避免死黑，背光源勾勒模型边缘提升立体感，背景采用渐变灰色调突出模型本身，最终渲染效果清晰展现了各部件的材质差异与结构细节。整个建模过程从功能原理出发，先梳理燃气从罐体经阀门调节到喷嘴喷出的完整气路结构，再逐一还原各部件的连接关系，既保证了外观的高度还原，也完整复现了产品的内部结构逻辑，可用于产品结构展示、五金工具类建模参考、相关教学演示场景。
