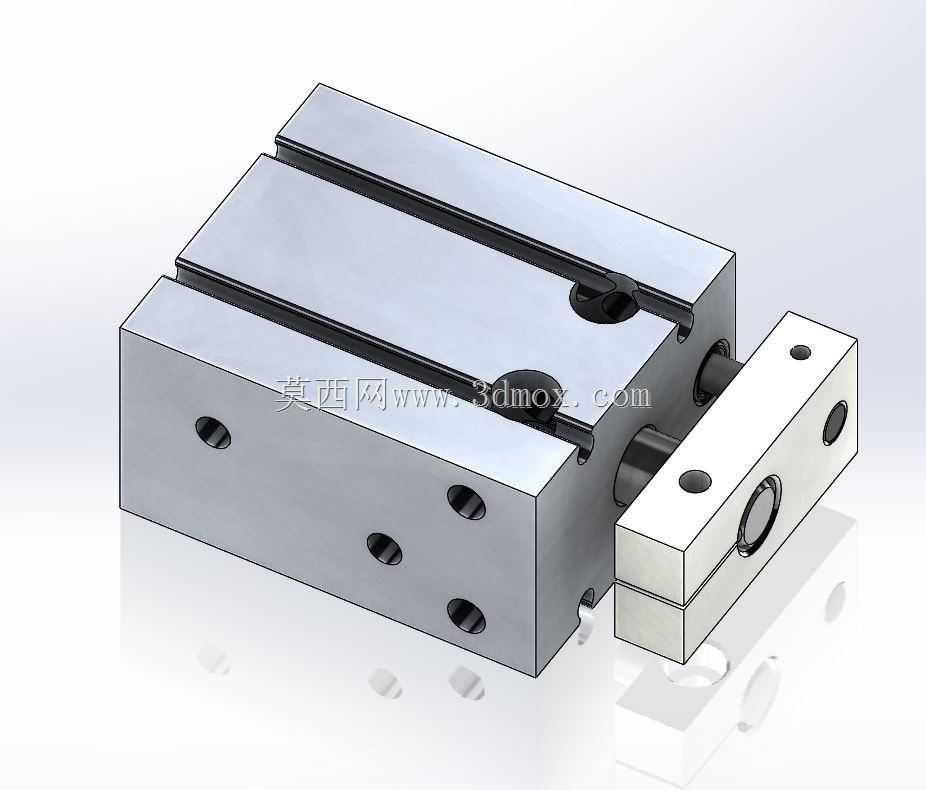

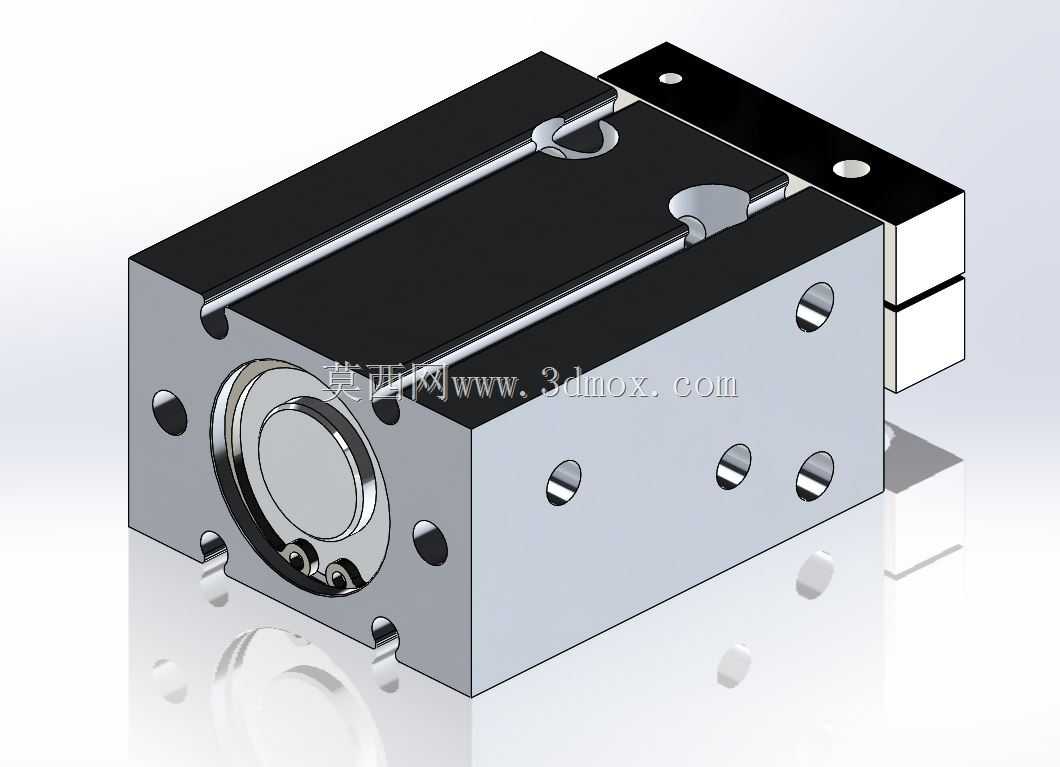

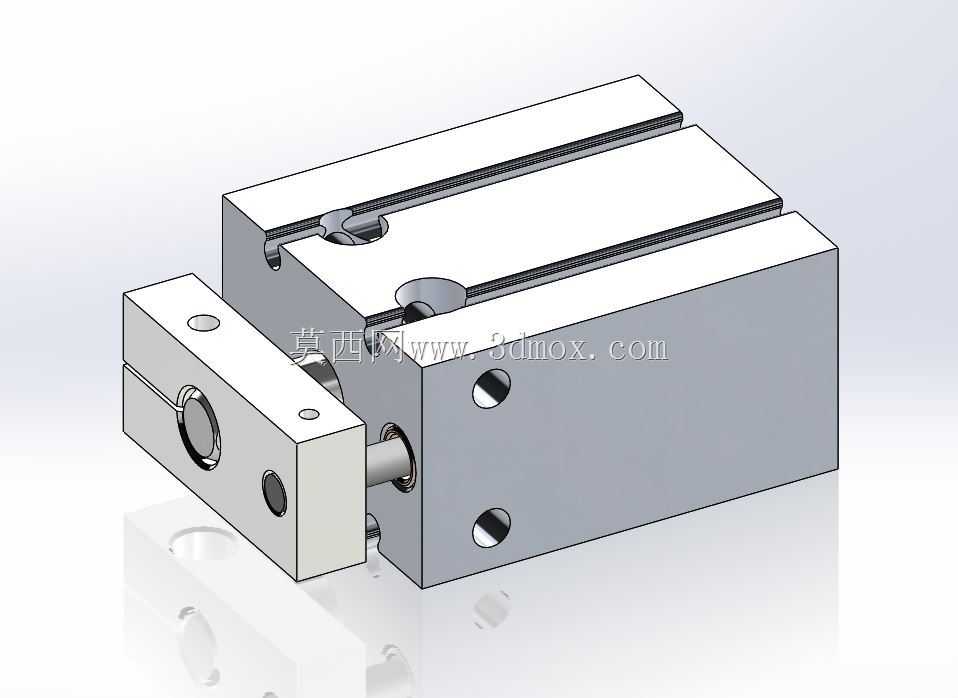

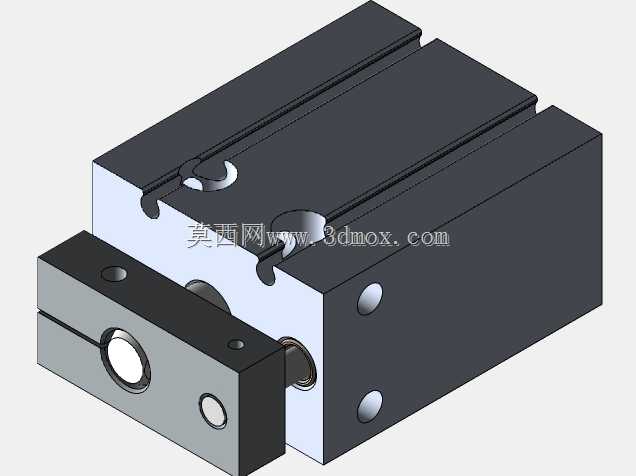

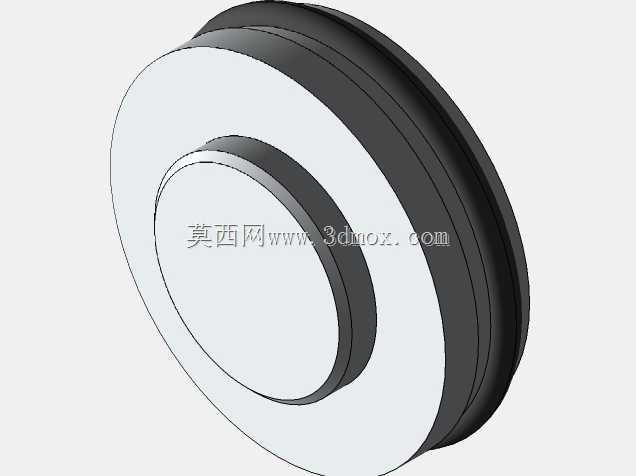

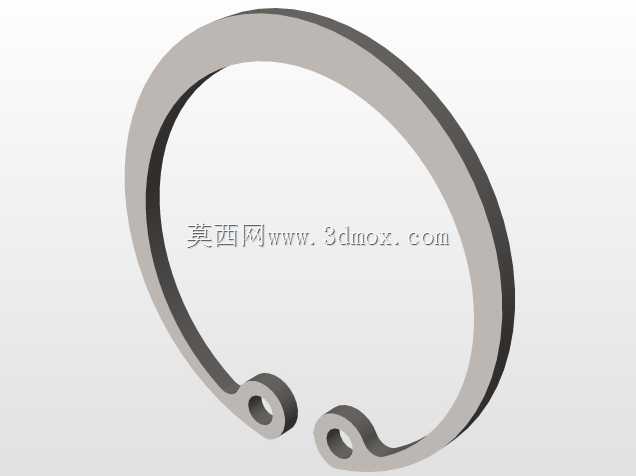

SMC型CDUK25-10D非旋转杆自由安装气缸

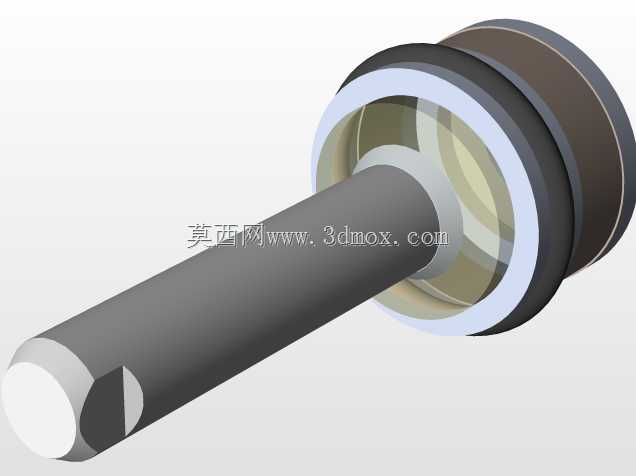

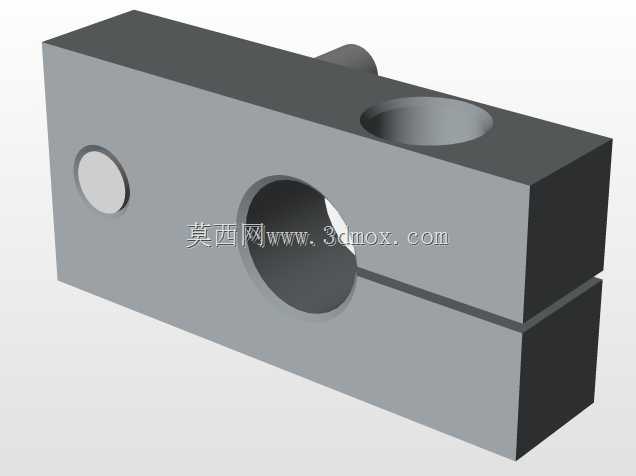

　　这款非旋转杆式双作用单杆自由安装气缸，在紧凑空间的自动化装配工位上适配性极强，不少电子元器件组装、小零件压装、短行程往复推送的工位都会优先选用这类结构的执行件。区别于常规活塞杆会随伸缩产生周向转动的气缸，这款气缸的活塞杆做了防转结构设计，输出端的连接块不会随杆体动作发生角度偏转，对于需要保持执行端姿态固定的场景，比如吸盘取料后要求工件角度一致、推块定位时不能出现周向偏移的工况，不需要额外加装导向防转结构，就能直接满足动作精度要求，能大幅减少工位的配套零件数量，压缩整体机构的占用空间。从安装特性来看，这款气缸属于多面自由安装类型，缸体的多个端面都预留了标准安装螺孔，既可以从缸体正面穿螺栓固定，也能从侧面、底面完成锁紧安装，

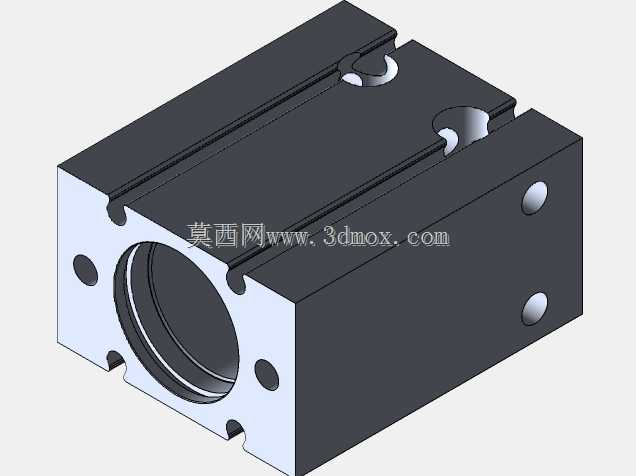

　　不需要额外搭配安装支架，在排布密集的阀岛组件旁、狭小的工装夹具内部，都能找到合适的安装位，不会因为安装方向受限被迫调整整体机构布局。设计层面上，缸体采用方形截面的硬质铝合金加工成型，表面做了硬质氧化处理，耐磨性能优于普通阳极氧化的缸体，长期往复运行不会因为活塞环摩擦出现内壁拉伤的问题；活塞杆部分采用镀硬铬处理，表面粗糙度控制在合理区间，配合防尘圈能有效阻挡车间环境里的粉尘、切削液雾气进入缸体内部，延长密封件的使用寿命。双作用的气路接口布置在缸体侧端，进出气的气流路径经过优化，活塞动作时不会出现明显的爬行卡顿，10mm的标准行程刚好覆盖短行程往复动作的需求，25mm的缸径对应的输出推力能满足多数轻载推送、压装的力值要求，

　　缸体的整体外形边界规整，没有突出的外置结构，建模时不需要额外预留过多的避让空间，安装孔的位置公差控制严格，和配套的工装板、连接附件装配时不会出现孔位错位的问题。在实际选型应用中，这类气缸常配合磁性开关使用，缸体侧面预留了磁性开关的安装槽，可以直接卡装磁感应开关来检测活塞的伸出、缩回到位位置，不需要额外加装外置的行程检测挡块，进一步简化了周边的检测结构，对于做小型自动化设备、非标工装的结构工程师来说，这类标准化的气缸模型能直接导入装配体中做干涉检查，提前确认安装空间、动作行程是否和周边机构存在冲突，减少实际加工装配时出现的结构干涉问题。
