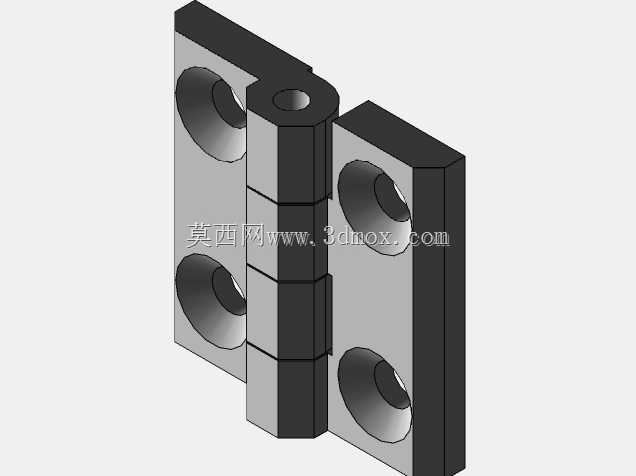

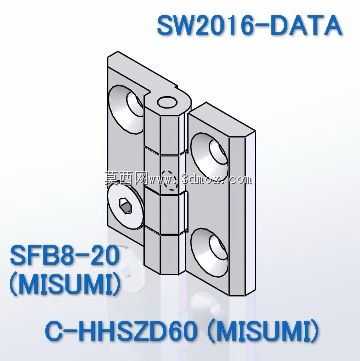

米思米C-HHSZD60型工业合页铰链结构

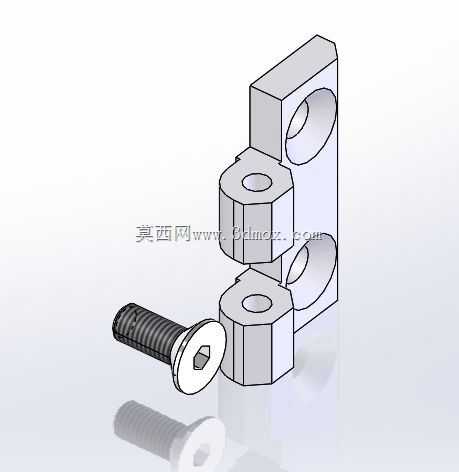

这类外露式蝶形铰链在工业场景里的适配范围极广，从车间里的设备防护门、工位器具箱柜，到自动化产线旁的检修盖板、小型设备的壳体开合部位，都能见到同结构产品的应用。不同于家装场景的薄型合页，工业级铰链需要承担更频繁的开合载荷，同时要适配金属板材的安装公差，因此在结构设计上做了多处针对性优化。从结构拆分来看，该铰链采用两件式组合设计，翅片部分采用压铸锌合金材质，兼顾成型精度与结构强度，销轴部分采用冷轧碳素钢加工，表面做防锈处理，避免长期开合磨损后出现松旷异响，同时能耐受车间内的切削液、润滑油飞溅腐蚀，不会像普通铁质合页那样短时间内出现锈死无法开合的问题。安装边界上，该款铰链的安装面尺寸为60mm×60mm，合页闭合后的总厚度为8mm，两个安装页片的中空节距为36mm，安装孔适配直径8.4mm的紧固件，不管是配用内六角圆柱头螺钉还是十字盘头螺钉，都能顺利沉头安装，不会出现螺钉头突出干涉门体闭合的问题。设计阶段需要重点考量的是安装面的贴合度，压铸成型的页片安装面做了平面度校准，和金属门板、框架贴合时间隙均匀，不需要额外加垫片调整，能减少现场安装的调整工时。销轴与页片的转动配合间隙控制在合理范围，既不会因为间隙过小出现开合卡滞，也不会因为间隙过大导致门体下垂错位，对于自重5kg以内的金属门板，单副铰链即可满足支撑需求，门板宽度超过400mm时建议搭配三组合页均匀布置载荷。不同于隐藏式铰链需要在门板上铣槽安装，这款外露式铰链直接在板材表面打孔即可固定，对于薄板结构的箱柜、防护门来说，不需要额外做加强筋处理，安装工序更简便，后期维护更换时也不需要拆解门体结构，直接拧下紧固件即可完成替换。在实际设备选型中，这类铰链常搭配柜锁、密封条共同使用，铰链的转动轴线与门板侧边的距离经过优化，开合过程中门板边缘不会与框架发生剐蹭，90度开合范围内转动阻力均匀，没有明显的卡顿点，长期使用后也不会出现页片变形导致的闭合错位问题。针对不同的安装场景，页片上的安装孔做了沉孔设计，紧固件安装后表面平整，不会有突出的棱角剐蹭操作人员，符合车间设备的安全设计要求。
