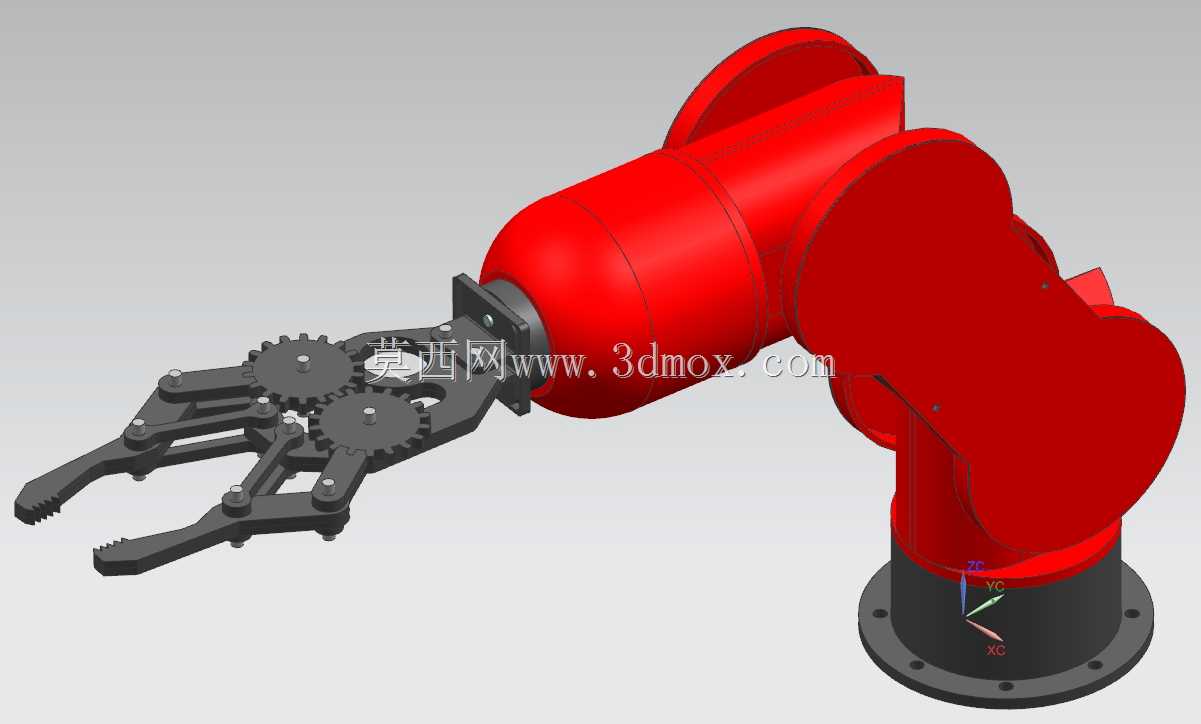

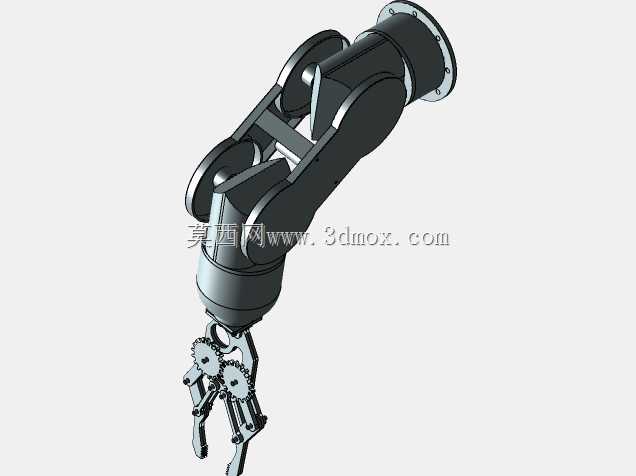

齿轮传动三爪夹持多关节机械臂

这款多关节机械臂采用经典六轴串联构型搭配齿轮传动式三指夹持末端，可适配3C电子装配、小型零部件上下料、实验室样本转运等多类轻载作业场景，末端夹持机构通过三组同步啮合齿轮实现夹爪的同步开合，能保证夹持过程中工件对中精度，避免偏载导致的工件脱落或夹伤问题。从结构设计逻辑来看，臂体各关节采用回转支承配合谐波减速的安装布局，底座法兰预留标准安装孔位，可直接固定在工作台面、线性导轨滑台或者AGV搭载平台上，安装边界需预留底座直径1.2倍的操作空间，避免关节回转时与周边工装产生干涉。大臂与小臂的壳体采用等强度曲面设计，在保证关节内部走线空间的前提下，尽可能降低臂体自身重量，提升末端负载自重比，关节处的密封结构可阻挡车间内的切削粉尘、焊接飞溅碎屑进入关节内部，延长传动部件的维护周期。末端夹爪的指面做了锯齿防滑处理，针对不同材质的工件可更换橡胶垫或硬质合金指块，开合行程覆盖直径10mm到120mm的规则柱状、块状工件，夹持力可通过关节驱动电流做闭环调节，适配从易碎塑料件到小型金属件的不同夹持需求。设计过程中对各关节的运动极限做了机械硬限位与软件软限位双重防护，避免误操作导致的臂体碰撞，各关节的走线采用内部中空走线方式，避免外部管线在臂体回转过程中产生缠绕、磨损问题，臂体外部曲面做了圆弧过渡处理，没有尖锐凸起，符合车间作业的安全防护要求。在实际产线适配中，该机械臂可搭配视觉识别模块完成散乱工件的抓取分拣，也可固定在流水线旁完成工件的工序转运、螺丝锁付、涂胶等重复度高的作业，末端负载可满足5kg以内的作业需求，重复定位精度可控制在0.05mm区间，能适配绝大多数轻工业自动化产线的执行端需求。
