黄铜浮球式液压水位控制阀结构设计

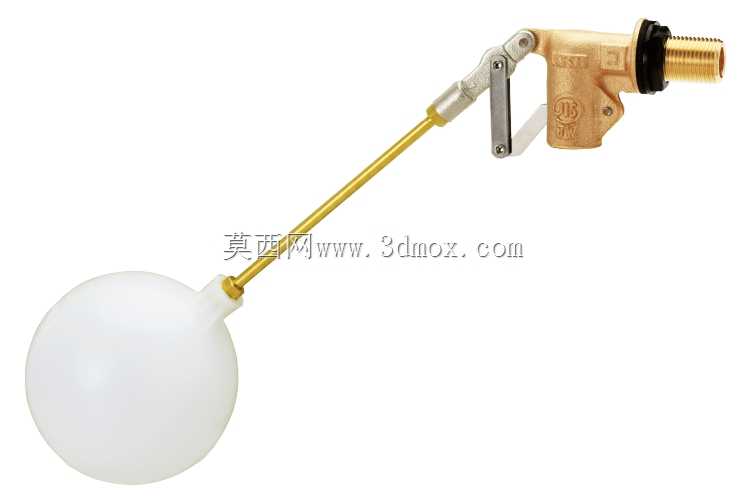

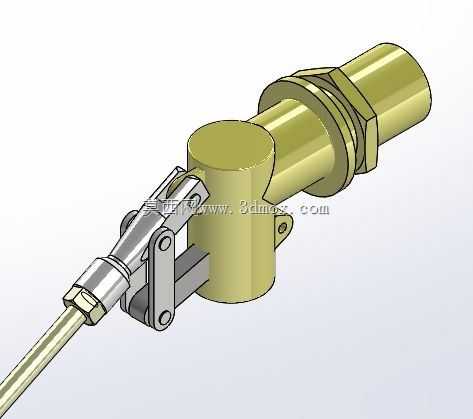

这类浮球式水位控制阀常被应用在常压储水设备、小型商用供水系统、民用屋顶水箱、工业冷却循环水补水箱等场景中，核心作用是依靠浮球随液位升降的机械反馈，自动控制阀体的通断状态，无需额外供电或外接传感装置，就能维持水箱内的水位始终处于设定区间，避免出现溢水或者补水不足的问题。从结构设计来看，阀体采用黄铜锻压成型，材质本身具备较好的耐水腐蚀性能与结构强度，进水端采用外螺纹接口，可直接对接标准供水管道，接口处配套的密封胶圈能够保证连接位置的承压密封性能，避免长期使用后出现渗漏。阀体内部的启闭结构采用杠杆式机械传动，连接浮球的细长铜杆作为力传导部件，将浮球随水位变化产生的位移传递到阀瓣位置，当水位上升到设定高度时，浮球浮力通过杠杆放大后推动阀瓣压紧进水口，切断供水通路；当水位下降时，浮球随液位下落，杠杆带动阀瓣离开密封面，供水通路打开开始补水，整个动作过程完全依靠机械结构实现，可靠性高，后期维护成本极低。设计过程中需要重点考虑杠杆的力臂配比，浮球的浮力大小需要匹配阀瓣的密封压紧力，既要保证水位到达设定位置时能可靠关断，避免高压供水顶开阀瓣造成溢水，也要避免关断力过大导致阀瓣密封件过早磨损。安装边界上，进水端螺纹为通用管螺纹规格，安装时需要预留足够的浮球摆动空间，浮球下方不能有遮挡结构，避免浮球卡滞无法正常随液位升降，浮球杆的角度可以根据实际水箱的水位设定需求进行微调，调整后需要锁紧固定螺丝，避免长期水流冲击导致杆体移位。浮球采用中空塑料材质，整体重量轻，浮力充足，表面光滑不易结垢，长期浸泡在水中也不会出现渗水增重的问题，保证液位反馈的准确性。阀体上的铰接位置采用不锈钢销轴连接，避免长期接触水体出现锈蚀卡滞，保证杠杆动作的灵活性，整个结构没有复杂的电子元件，适配多数无供电条件的储水场景，安装调试简单，对安装人员的技术要求较低，是小型储水系统液位控制的常用部件。在建模过程中，需要重点还原杠杆铰接点的配合间隙，既要体现结构的活动自由度，也要保证各部件的装配关系符合实际生产的公差要求，阀体内部的流道结构要符合流体通行的走向，避免出现结构干涉，浮球与杆体的连接位置要还原实际的锁紧结构，保证整体装配逻辑与实物一致。
