四款不同样式摩托车脚踏结构设计

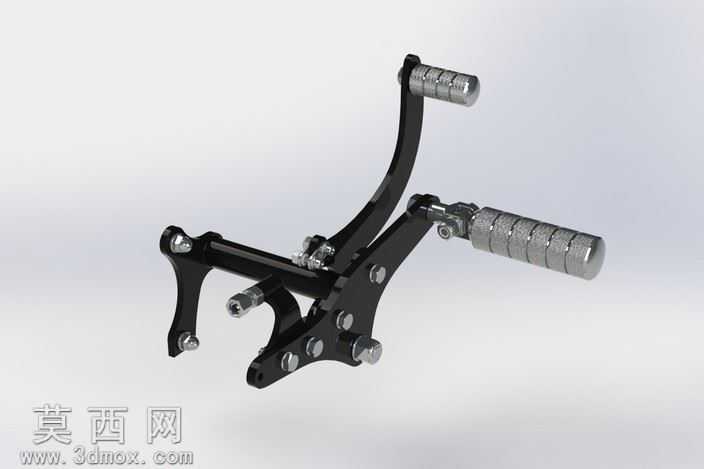

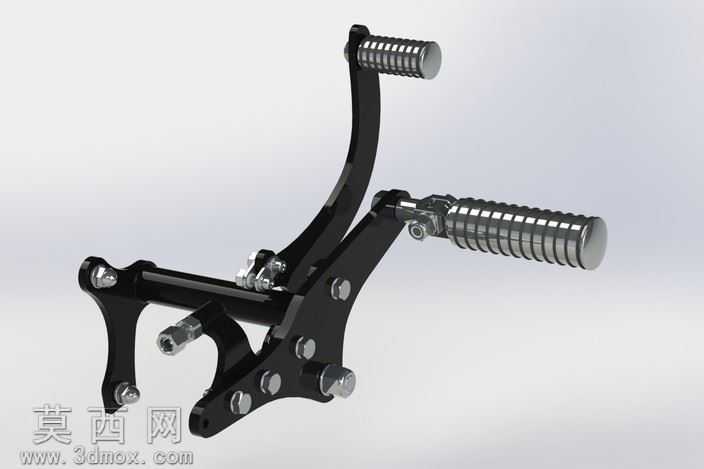

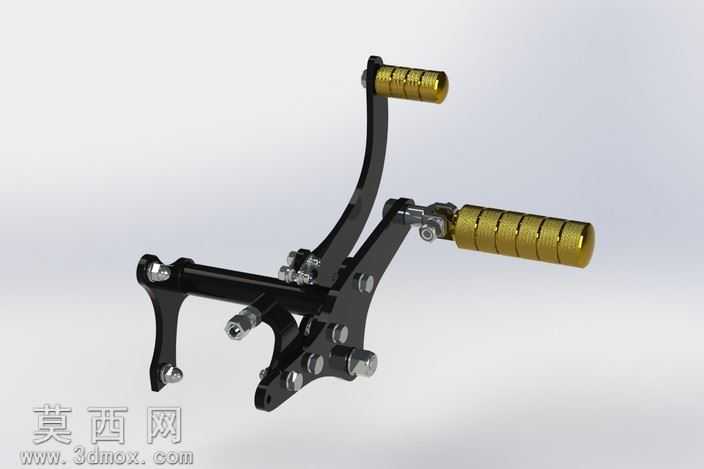

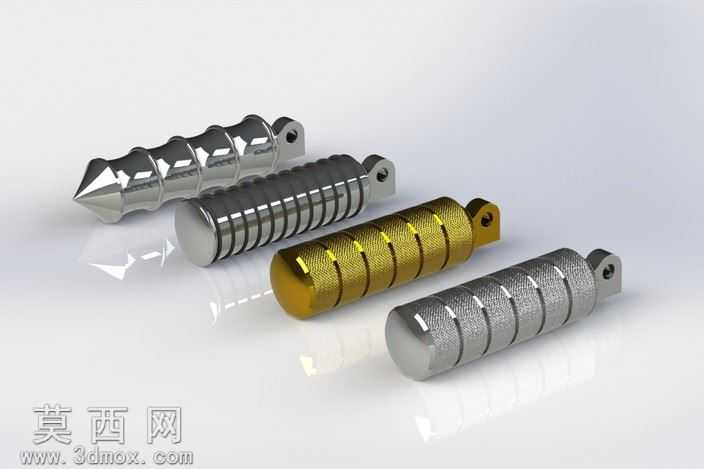

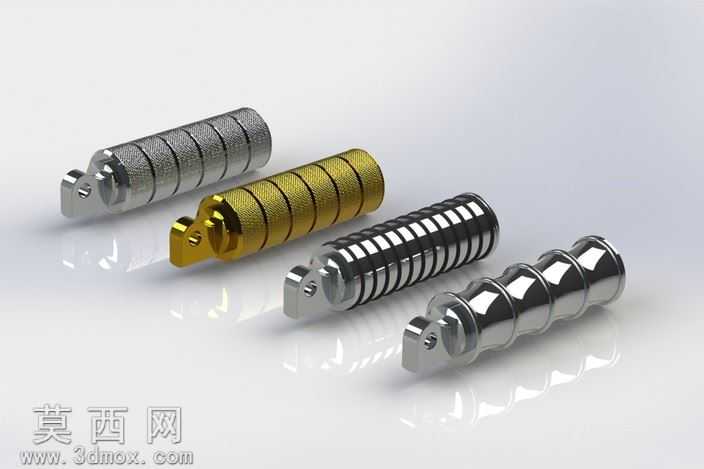

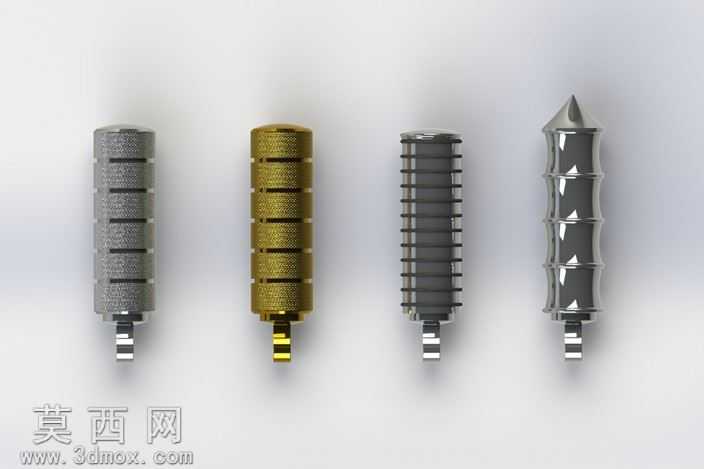

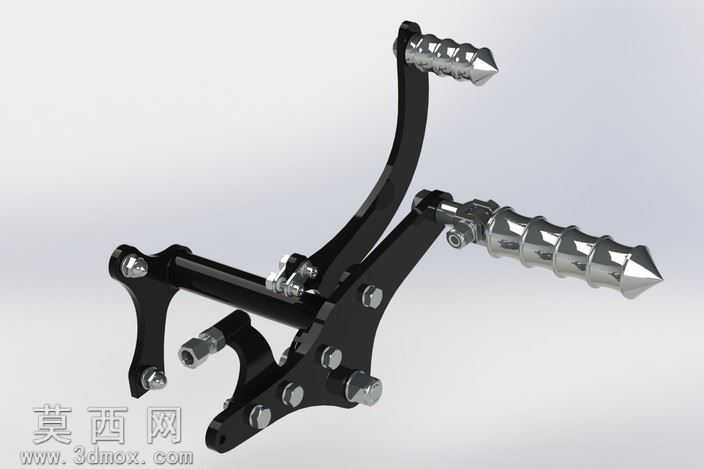

本次设计围绕摩托车改装脚踏展开，共完成四款差异化外观与结构的脚踏三维建模，适配不同风格的摩托车改装需求。建模阶段以SolidWorks为核心工具，先完成脚踏主体的基础回转体特征搭建，再针对每款的差异化结构进行细节处理：尖头款在主体前端做锥形收窄设计，周身排布环形凸起防滑棱，端部预留安装铰接孔位，适配街车类车型的战斗风格改装；直筒圆头款采用等径圆柱主体，表面做等距环形凹槽设计，凹槽边缘做圆角过渡避免应力集中，整体造型简约利落，适配复古类车型的低调改装需求；金色款在主体表面做细密的滚花纹理搭配环形分隔槽，端部铰接位做加厚凸台处理，强化安装结构强度，适配巡航车型的亮眼改装风格；磨砂灰款采用类喷砂质感的表面结构设计，环形防滑槽做内凹加深处理，提升湿滑状态下的脚部摩擦力，适配越野类车型的实用改装需求。渲染阶段采用Keyshot完成材质与场景搭建，分别赋予四款脚踏不同的金属材质：亮面抛光铬材质模拟电镀金属的高反光质感，枪灰色哑光金属材质还原硬质氧化的金属触感，黄铜拉丝材质凸显复古金属的温润质感，磨砂喷塑金属材质呈现户外使用的耐磨质感；场景采用纯白柔光摄影棚环境，添加柔和的环境反射与软阴影，清晰呈现每款脚踏的表面纹理、结构细节与材质差异，同时通过角度排布直观展示四款产品的造型区别。结构设计上，所有款式均统一了端部安装铰接位的尺寸标准，确保同规格安装座的车型可通用互换，主体内部做轻量化中空处理，在保证结构强度的前提下降低配件自重，防滑结构的凸起高度与凹槽深度均经过人机工程校验，既保证骑行时脚部的抓附力，避免打滑风险，又不会因棱角过于尖锐硌伤骑行靴或脚部。设计过程中针对每款脚踏的安装受力点做了结构加强处理，铰接孔位做衬套安装预留位，可加装耐磨衬套提升配件使用寿命，所有边角位置均做R0.5以上的圆角处理，消除加工与使用过程中的锐边风险。
