凯斯勒X22-L-SK20高速电主轴结构模型

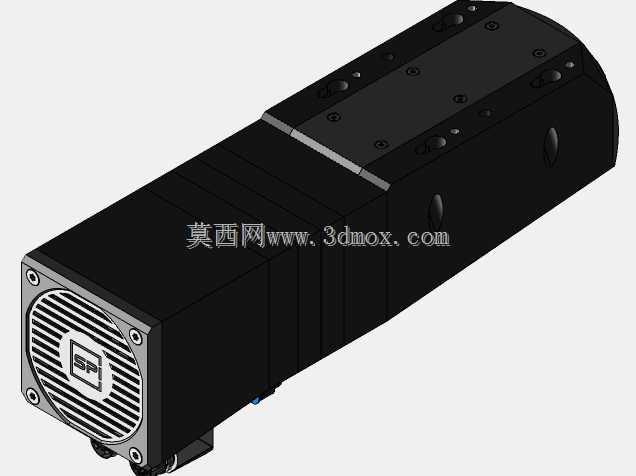

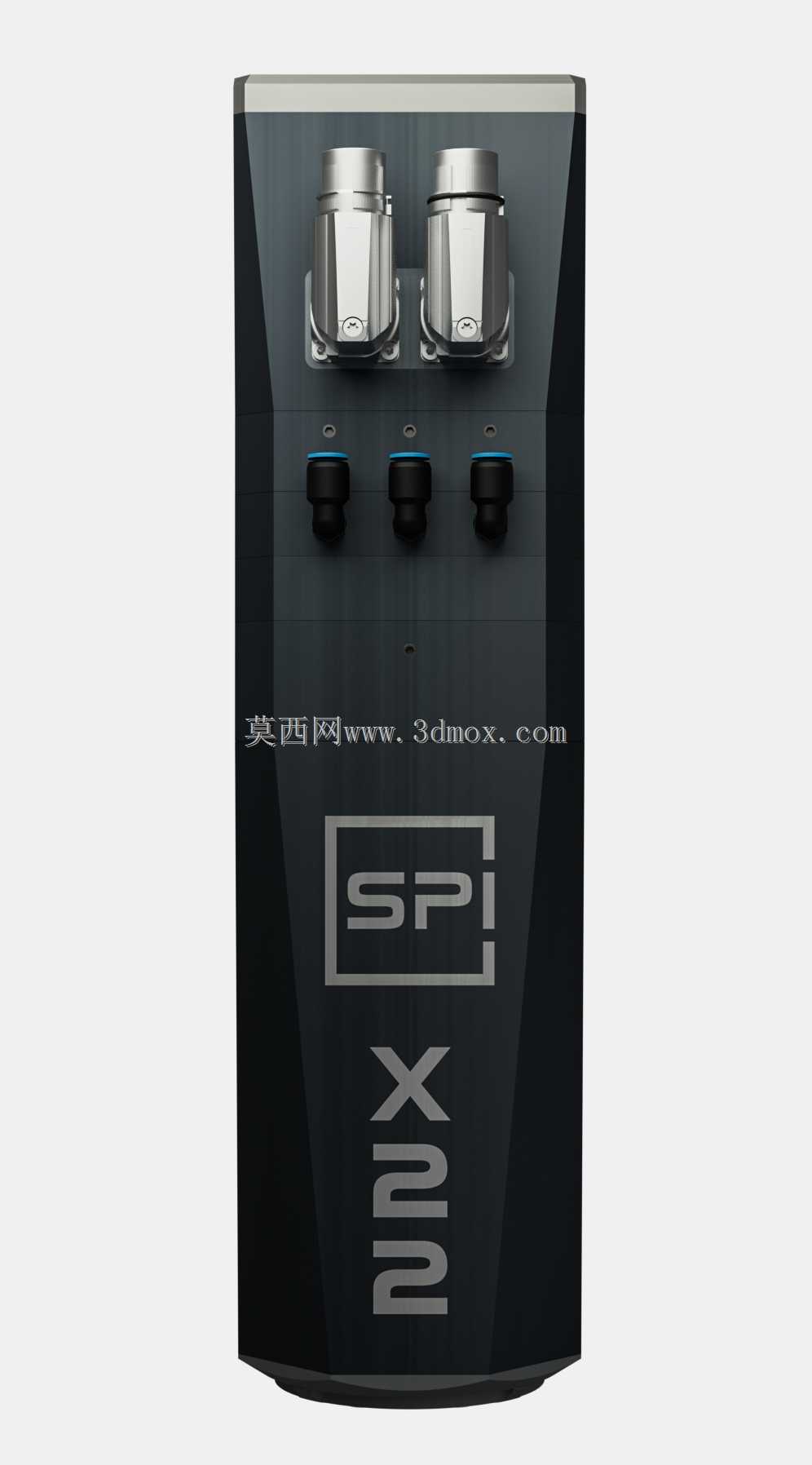

这款电主轴主要面向中小型精密铣削加工场景，在消费电子金属结构件加工、小型模具精雕、医疗器械零件高速铣削工位上适配性极强，能直接替换传统皮带传动主轴单元，大幅压缩机床主轴端的安装空间。从结构设计来看，这款主轴将主轴支架直接集成在壳体内部，没有额外的外置安装支架冗余结构，壳体本身就承担了安装定位与结构支撑的作用，安装时仅需要通过壳体上的定位基准面与机床滑枕端面贴合锁紧即可，不需要额外设计转接法兰，能有效降低机床主轴端的悬伸长度，提升加工时的整体刚性。主轴采用迷宫式密封结构，在高速运转时能依靠密封结构的气流压差阻挡加工区域的切削液、金属碎屑进入主轴内部轴承腔，相比传统接触式密封，不会因为密封件摩擦产生额外温升，也不存在密封件磨损更换的维护需求，适合长时间连续高速加工工况。冷却回路采用线圈端直接冷却搭配24V独立风冷风机的组合设计，线圈端的冷却流道直接贴近定子绕组，能快速带走绕组通电产生的热量，尾部的风冷风机专门针对轴承部位进行辅助散热，避免高速运转时轴承温升过高导致预紧力变化，影响加工精度。接口采用SK20标准刀柄接口，支持最高45000转每分钟的运转转速，能适配小直径硬质合金铣刀进行高速轻载铣削加工，加工表面质量相比低转速主轴有明显提升。动力参数覆盖1.5kW到2.2kW区间，支持230V与400V两种供电规格，2极与4极的绕组配置能兼顾高速轻切削与低速小扭矩切削的不同工况需求，整体重量仅5.8kg，对安装滑枕的负载要求极低，哪怕是轻型龙门移动结构的小型加工设备也能轻松搭载，不会因为主轴重量过大导致Z轴动态响应性能下降。主轴顶部的两个接口分别为冷却介质接口与气源接口，三个调节旋钮分别对应气密封压力调整、冷却流量调节与转速参数校准，调试时不需要拆解主轴壳体就能完成日常参数校准，维护操作十分便捷。IP30的防护等级适配封闭结构的加工机床内部安装场景，不适合暴露在有大量喷淋液体直冲的开放式加工环境中，选型时需要注意机床整体防护结构的匹配性。
