龙门式圆筒自动研磨加工设备结构

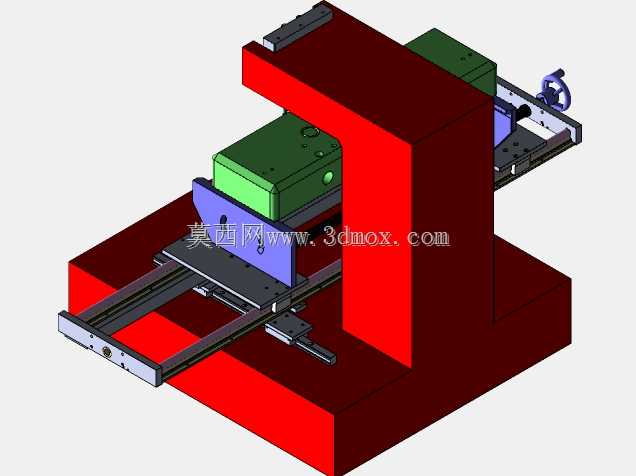

该设备主要面向金属圆筒类零件的精密磨削加工场景，在液压管件、气缸缸筒、精密衬套的量产加工环节中，可完成圆筒内壁、端面的高精度研磨工序，替代传统人工研磨的低效作业模式，适配中小批量精密零件的加工产线布局需求。设备采用龙门式床身结构作为承载主体，厚重的一体式铸造床身可有效吸收研磨过程中产生的振动，避免磨削振纹影响工件表面加工质量，床身底部预留的安装孔位可直接与车间混凝土地基通过膨胀螺栓固定，安装边界需预留左右各八百毫米、前后各一千毫米的操作与维护空间，方便操作人员更换磨头、调整夹具以及日常设备点检。横向进给导轨布置在床身下部工作台面，采用线性滑轨搭配滚珠丝杠的传动结构，可带动装夹工件的工作台沿X轴方向平稳移动，导轨侧方配备的行程限位挡块可根据待加工圆筒的长度灵活调整进给行程，避免超程碰撞损坏传动部件。研磨执行单元安装在龙门横梁的滑座上，可沿Z轴方向调整进给深度，适配不同壁厚、不同内径的圆筒零件加工需求，滑座侧方配备的手轮可实现磨头位置的手动微调，在设备调试、首件试磨阶段可精准控制磨削余量，避免单次进给量过大导致磨头损耗或工件报废。工件装夹夹具采用可调式V型块结构，可快速适配不同外径的圆筒零件装夹，夹具侧方的锁紧机构可在工件装夹到位后快速压紧，无需额外制作专用工装即可覆盖常规直径范围的圆筒加工需求，大幅缩短换型调整的辅助时间。设备的驱动单元布置在床身侧方的安装平台上，与研磨加工区域做物理分隔，可避免磨削产生的金属碎屑、研磨液飞溅进入传动部件内部，延长设备核心传动件的使用寿命，整体结构布局紧凑，在保证加工行程足够的前提下尽可能压缩设备占地面积，适配中小型机械加工车间的设备排布需求。
