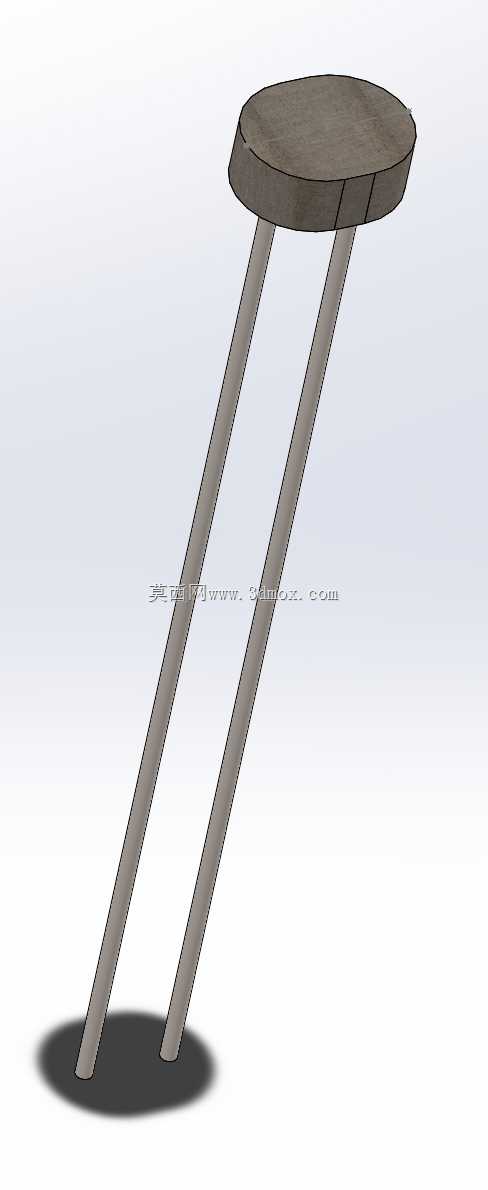

做Arduino开源硬件项目的结构设计时,光敏电阻这类环境光检测元件的建模精度,直接影响整机装配的干涉校验结果,很多新手做机器人内部结构排布时,常忽略直插式光敏元件的引脚长度与安装间隙,最后打样回来才发现引脚顶到PCB板上的其他贴片元件,或是受光面被外壳结构遮挡,导致光感数据偏差。这个直插式LDR元件的建模,完全还原了量产直插光敏电阻的真实结构,顶部圆形受光面的直径、封装厚度都参照市面常用的5mm系列光敏电阻实物尺寸做了还原,两根平行直插引脚的线径、引脚间距、引脚伸出长度都严格对应标准2.54mm排距的直插封装参数,做PCB布局时可以直接匹配封装库的焊盘位置,不用反复调整元件坐标。
从实际应用场景看,这类光敏电阻常被集成在Arduino教育机器人、智能小车、环境监测节点里,用来实现环境光强检测、自动追光、夜间自动启停灯光等功能,做结构设计时需要重点考虑受光面的朝向与遮挡问题,模型里的受光面是平整的圆形平面,安装时只要保证这个平面正对检测方向,不被外壳、走线、其他元件遮挡,就能保证光检测的有效范围。设计建模时特意还原了引脚的刚性直杆形态,没有做过度的柔性简化,因为实际装配时直插元件的引脚是半刚性的,只要预留足够的插装长度,就能顺利穿过PCB焊盘,不需要额外做引脚弯折的结构避让,当然如果是做卧式贴装的布局,也可以基于这个模型的引脚基准,调整弯折角度后适配卧式安装的空间要求。
在做机器人内部结构排布时,这类小元件的安装边界很容易被忽略,两根引脚的长度决定了元件在PCB背面的伸出量,如果PCB背面距离机器人外壳内壁的间隙小于引脚伸出长度,就会出现引脚顶壳的问题,这个模型完整还原了引脚的全长度,做静态干涉检查时可以直接模拟插装后的整体高度,提前算好PCB与外壳的安全间隙。另外受光面的封装边缘做了微小的倒角处理,和实物的环氧树脂封装边缘一致,做外壳开孔适配时,开孔直径只要比受光面直径大0.2-0.3mm,就能保证元件顺利伸出外壳,同时不会出现过大的装配缝隙,避免灰尘进入设备内部。
很多开源项目的结构模型里,这类小电子元件往往被简化成一个简单的圆柱体加两根线,完全忽略了实际的封装尺寸与引脚参数,导致装配校验失效,这个模型的细节还原度足够支撑从方案布局到打样校验的全流程设计,不管是做教育机器人的内部结构堆叠,还是做独立光感模块的外壳设计,都能直接调用,不需要再对照实物反复测量尺寸调整模型参数。
