2306FPV穿越机外转子无刷动力电机

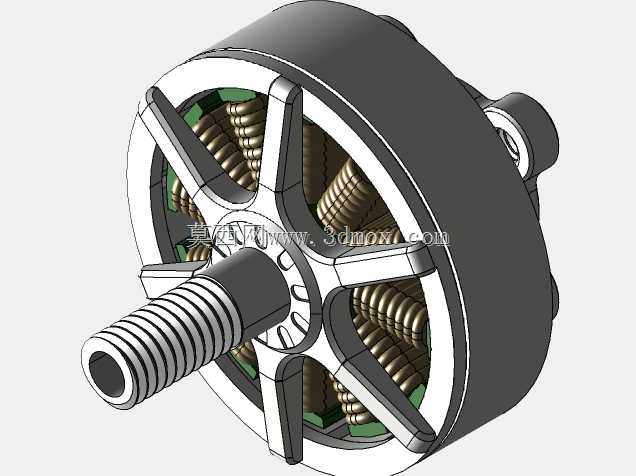

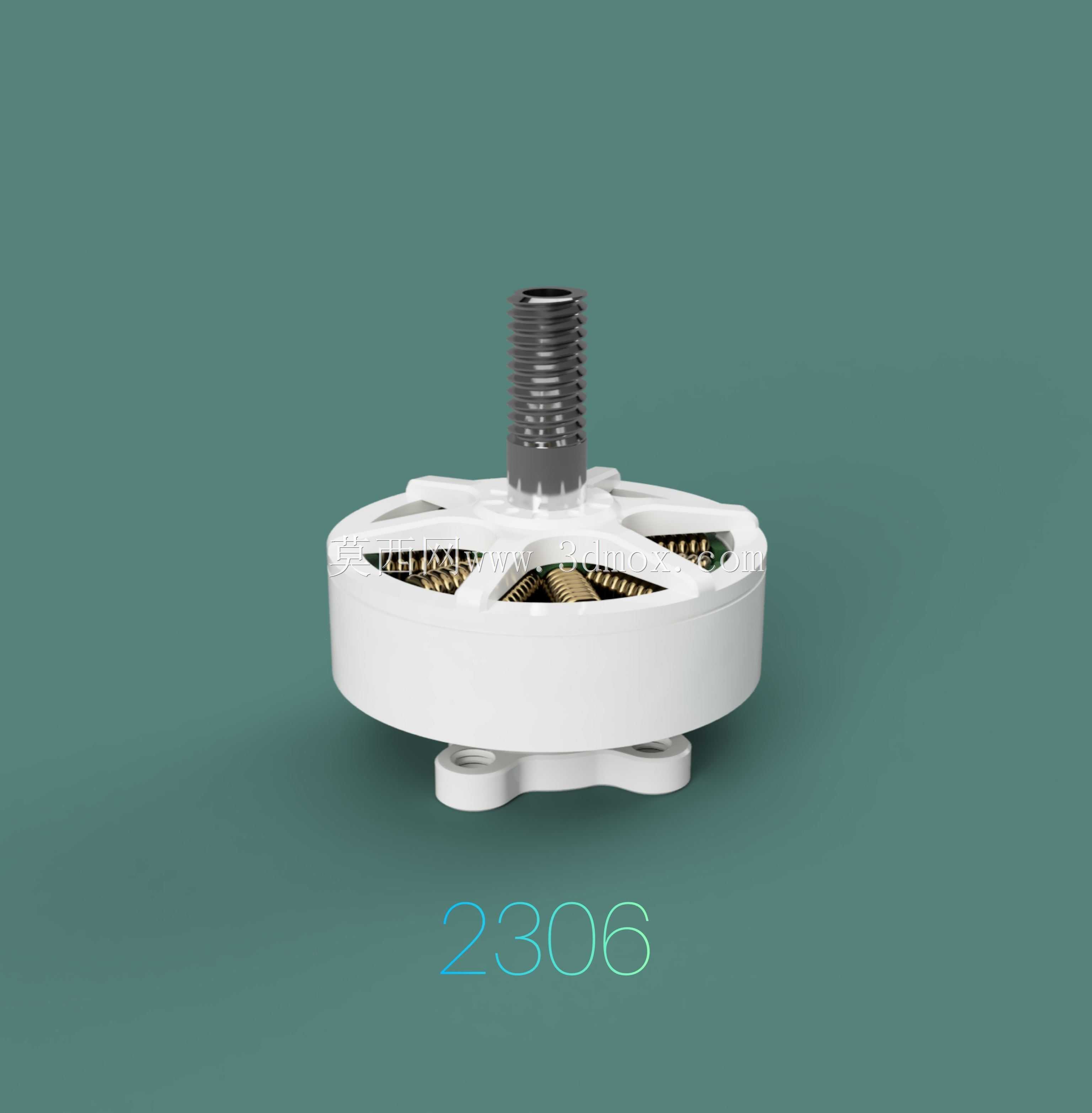

这款2306规格的外转子无刷电机，是专为FPV穿越机、小型遥控飞行器、轻型航拍无人机设计的核心动力输出部件，在航模竞速、影视航拍、工业巡检无人机等场景中承担着将电能转化为旋转机械能、驱动螺旋桨产生升力与机动推力的核心作用。从结构设计来看，模型完整还原了12N14P的槽极配比，也就是定子12个绕线槽、转子14块永磁体的经典配置，这种槽极组合能在高转速工况下保持更低的转矩脉动，减少电机运行时的振动与电磁噪音，同时兼顾动力输出的线性度，适配飞控系统的动力调节逻辑，避免飞行过程中出现动力响应突兀的问题。模型将钟形外转子壳体与带绕组的定子组件做了独立拆分，方便结构设计人员在做整机装配时，分别核对转子与螺旋桨的连接位、定子与机臂的安装座匹配尺寸，不需要额外拆解模型就能获取各部件的配合边界。从安装边界来看，电机底部的双安装凸台预留了标准的航模电机安装孔位，孔距适配主流5寸穿越机机臂的安装尺寸，转子输出轴为标准外螺纹结构，可直接匹配常用的自锁桨螺母，不需要额外做轴径适配加工。定子绕组部分的模型还原了绕线的排布逻辑，能直观看到漆包线的槽满率状态，方便做散热结构设计的人员参考绕组与外壳之间的间隙，规划气流散热的通道，避免飞行过程中电机持续高负载运行出现过热退磁的问题。外转子壳体采用镂空开窗设计，模型完整还原了壳体上的通风开口结构，这种结构一方面能降低电机自身的重量，提升飞行器的推重比，另一方面能让飞行时的迎面气流直接穿过定子绕组区域，带走绕组工作产生的热量，保证电机在大油门持续输出的工况下保持稳定的性能输出。在实际选型适配中，这款电机的尺寸参数适配5寸螺旋桨的动力搭配，可满足竞速穿越机的大油门机动需求，也能适配轻量化航拍无人机的长续航动力配置，结构模型的各配合面公差预留符合航模配件的通用加工标准，设计人员可直接将该模型导入整机装配文件，核对电机与电调、机臂、螺旋桨的装配间隙，避免出现安装干涉问题，也能基于该模型的重量分布数据，计算整机的重心位置，优化飞控的安装布局，提升飞行的稳定性。
