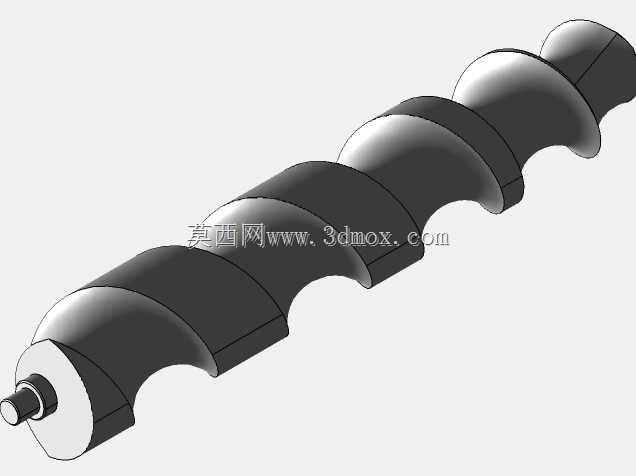

变螺距进给输送螺杆结构设计

这类变螺距进给螺杆常应用在物料定量输送、工件有序进给的工位上，比如食品加工生产线的粉料推送、小型装配线的零件排序送料、包装设备的膜料牵引进给场景都能见到同结构部件的身影，和普通等螺距输送螺杆不同，该结构通过螺距的渐变设计，能在螺杆转动过程中逐步改变物料的输送间距，避免物料在推送过程中出现挤压卡滞、堆积堵料的问题，尤其适配易碎、易粘连物料的平稳输送需求。从结构设计逻辑来看，该螺杆采用分段式螺距排布，进料端螺距偏大，方便物料快速落入螺旋槽内，随着螺杆向出料端延伸，螺距逐步收窄，能让输送过程中的物料逐步被规整到统一的排布间距，保证出料端的物料进给量稳定可控，避免出现忽快忽慢的送料偏差。螺杆端部设计有同轴定位轴颈，安装时可直接与驱动端的联轴器配合，轴颈尺寸匹配常规微型轴承的安装孔径，不需要额外加工转接结构就能直接装配在设备的安装墙板上，安装边界预留了足够的密封件安装空间，可在输送粉料、颗粒料的场景下搭配密封圈使用，避免物料泄漏到轴承位造成磨损。螺杆的螺旋槽型面采用光滑过渡设计，没有尖锐的棱角结构，一方面能减少物料输送过程中的剪切破损，另一方面也能降低槽内的物料残留，日常设备维护时清理难度更低。设计这类螺杆时，需要重点校核螺旋升角与输送物料的摩擦系数匹配度，保证螺杆转动时物料能沿轴向平稳移动，不会随螺杆同步转动出现空转不进料的问题，同时要控制螺杆的同轴度公差，避免长螺杆高速转动时出现径向跳动，刮蹭配套的输送料筒内壁。该结构的螺杆整体为一体式加工结构，没有拼接焊缝，整体刚性更好，在持续进给的工况下不容易出现螺旋叶片变形的问题，能长期保持稳定的输送精度，适配中等负载下的连续进给作业需求，在小型自动化专机、计量输送设备上的适配性较强，可根据实际输送行程调整螺杆总长与螺距变化梯度，匹配不同的设备安装空间与送料节拍要求。
