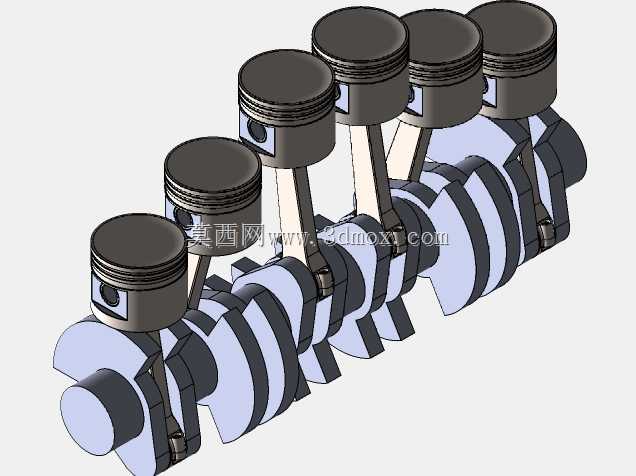

直列六缸发动机带活塞连杆曲轴组件

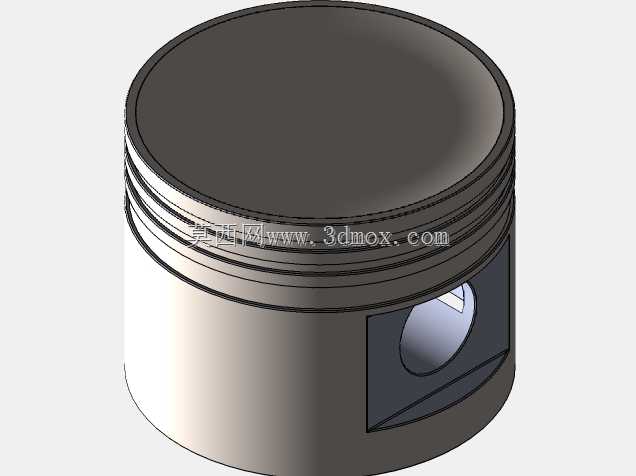

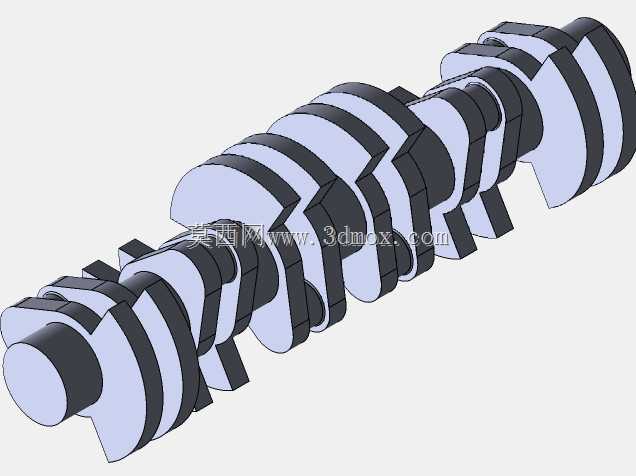

　　这套动力核心组件的三维结构，主要面向商用车、大排量乘用车以及固定式动力机组的动力输出场景，是直列六缸动力单元里负责把燃烧热能转化为旋转机械能的核心承载部件。从实际装机场景来看，该组件需要适配缸体的主轴承座安装位，两端的带孔安装耳对应主轴承盖的锁紧定位结构，安装时需要和缸体主轴承孔保持严格的同轴度公差，半圆弧的轴瓦贴合面粗糙度需要控制在合理区间，避免运转过程中出现轴瓦偏磨、油压泄漏的问题。设计过程中优先考虑了往复运动与旋转运动的动平衡匹配，六缸直列的排布本身具备天然的一阶、二阶振动抵消特性，曲轴的曲柄销按照1-5-3-6-2-4的点火间隔角排布，每个连杆轴颈对应一组活塞连杆组件，活塞往复运动产生的推力通过连杆传递到曲柄销，

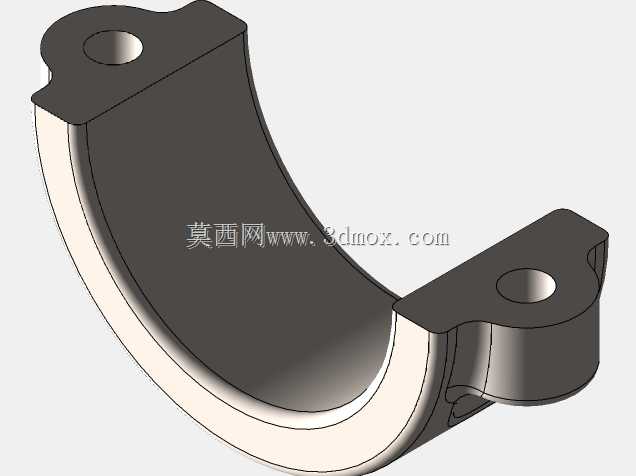

　　转化为曲轴的旋转扭矩输出。从安装边界来看，该曲轴组件的轴向定位需要对应缸体的止推片安装位，两端的轴颈分别适配前端轮系、后端飞轮的连接接口，半瓦式的轴承盖结构通过螺栓锁紧后，需要保证轴瓦的过盈量在设计范围内，既不能过紧导致轴颈运转卡滞，也不能过松出现轴瓦窜动、机油泄压。日常做结构建模的时候，这类部件需要重点关注曲柄臂的过渡圆角设计，避免应力集中导致的曲轴疲劳断裂，连杆大头的剖分面定位结构、活塞销的配合公差也需要和曲轴的曲柄销尺寸做匹配校验，整套组件的运动仿真需要验证活塞在上止点、下止点位置时和气缸壁、气门的运动间隙，避免出现运动干涉。在实际的设备选型与结构设计工作中，这类动力核心组件的三维数模可以直接用于动力总成的布局校验，

　　也可以作为教学演示、结构拆解的参考模型，帮助设计人员快速理解直列六缸动力的动力传递路径，以及各运动部件之间的配合关系，减少前期方案设计阶段的重复建模工作量，同时也能为后续的零部件强度校核、运动学仿真提供准确的数模基础。
