卷材加工线自动卸料辊输送机构

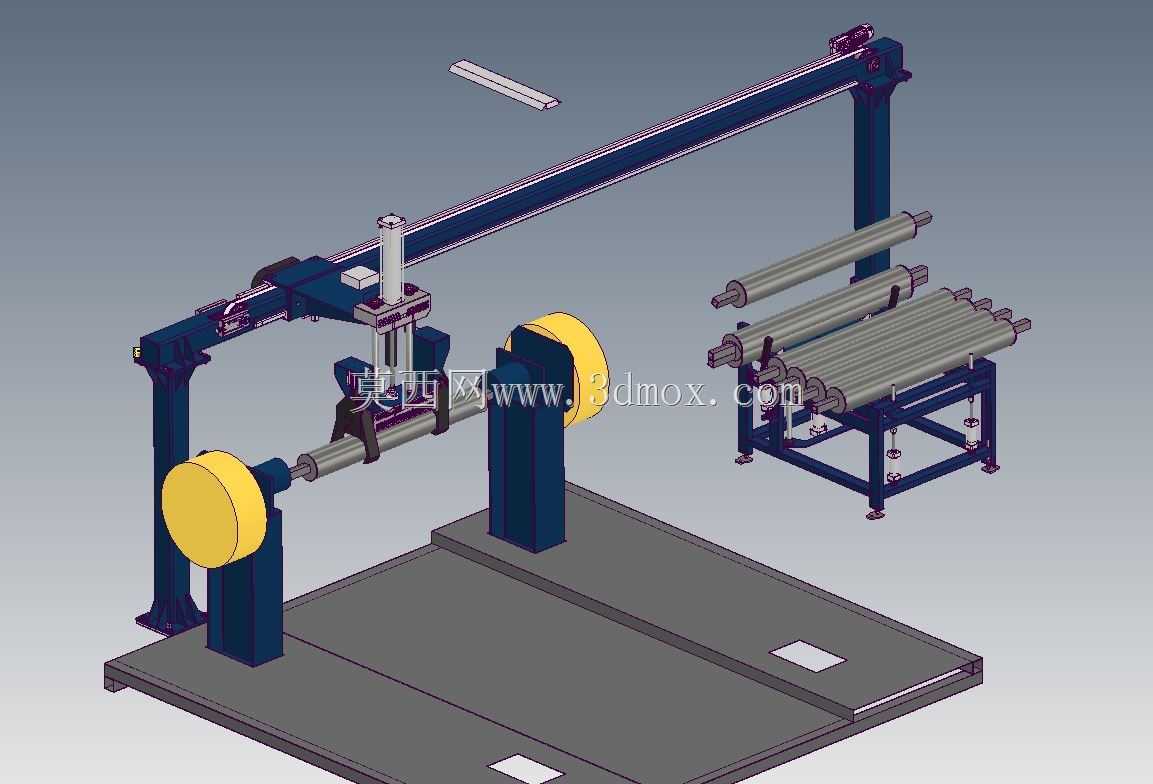

　　这套卸料辊组件主要面向卷材连续加工生产线的末端工位，适配金属卷材、薄膜卷材、纸卷等盘卷类工件加工完成后的出料转移环节，替代传统人工抬卷、行车吊卷的低效作业模式，可直接对接卷绕工位与后续输送、包装工序，解决重卷卸料过程中工件磕碰、对位偏差、作业节拍不匹配的常见问题。整套机构采用龙门跨架式布局，主体支撑为型钢焊接成型的立式立柱与横向横梁，横梁上集成直线导轨副与滑移驱动模组，搭载可升降的夹取辊架，夹取端配置带缓冲层的承托辊与双侧限位挡盘，避免卸料过程中卷材表面划伤、轴向窜动脱落。配套的多辊输送台采用可调式支脚结构，辊面高度可根据对接设备的出料高度做±50mm范围的微调，辊间距适配直径300mm至800mm的盘卷工件，单工位额定承载可达1.

　　2吨，满足常规工业卷材的承重需求。设计阶段优先考虑安装边界的适配性，整套机构的地面安装基准为整块预埋钢板，地脚螺栓孔位采用长圆孔设计，允许安装时存在±10mm的位置偏差，降低现场基建的施工精度要求；横向横梁的有效行程覆盖卷绕工位到输送台的全段距离，滑移模组的运行速度可根据生产线节拍做0.1m/s至0.5m/s的无级调节，夹取辊架的升降行程适配卷绕主轴的高度变化，当卷绕工序完成、主轴松夹后，承托辊可自动抬升托住卷材内芯，沿横梁横向移动至输送台上方后平稳落料，整套动作可与生产线主控系统做信号联锁，无需人工干预即可完成全流程卸料作业。辊道部分的单根辊筒采用两端带座轴承的支撑结构，维护时可单独拆卸更换单根辊筒，无需拆解整段辊架；

　　龙门架的立柱内侧预留了拖链安装槽，所有动力线缆、信号线缆均内置拖链内走线，避免运行过程中线缆剐蹭工件、积尘积屑。现场安装时需注意横向横梁的水平度调校，全程水平误差需控制在1mm/m以内，避免滑移模组运行时出现卡滞、偏磨问题；输送台与龙门架的相对位置需保证卷材落料时的中心与辊道中心重合，偏差不超过20mm，防止卷材滚落。整套机构的结构件均做喷塑防锈处理，接触卷材的辊面包覆聚氨酯缓冲层，可适配对表面质量要求较高的有色金属卷材、光学薄膜卷材的卸料需求，无需额外增加防护结构即可直接投入产线使用。
