油漆桶盖冲压压合专用工装设备结构

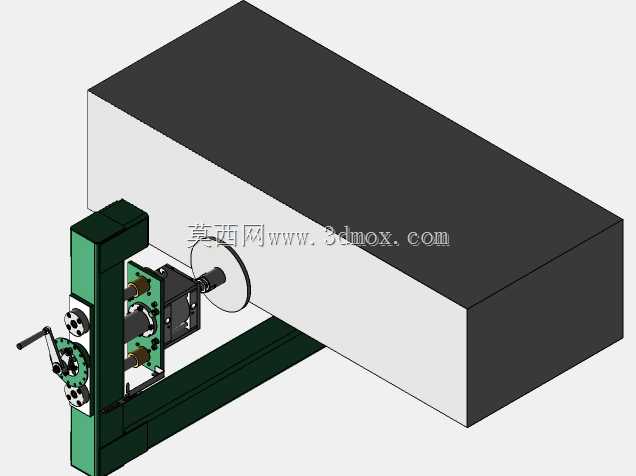

　　在涂料、化工溶剂的包装生产环节，成品灌装后的桶盖压合是密封工序的核心节点，这套压盖单元正是针对标准圆形油漆桶的封盖需求设计，适配常规18L-25L规格的金属油漆桶封装作业，可直接集成到现有包装流水线的灌装工位后端，也可作为独立工位配合人工上下料完成压盖作业。从结构布局来看，设备采用侧置式压合执行端搭配机架承托的设计思路，没有采用传统压力机的上下冲压布局，而是将冲压执行机构布置在桶身输送路径的侧方，压合轮的工作面正对桶盖边缘的卷边位置，作业时桶体由后方的定位靠模承托，侧方的压合轮在进给机构驱动下匀速贴向桶盖与桶身的扣合位置，通过滚压+冲压的复合作用力将桶盖的卷边完全压入桶口的密封槽内，相比传统垂直冲压的封盖方式，

　　这种侧置滚压结构不会对桶盖顶面造成压痕，也能避免垂直压力过大导致的桶身变形问题。设备的执行端采用了可调节的手轮进给结构，手轮连接的调节机构带有刻度标识，可根据不同壁厚的桶身、不同厚度的桶盖卷边调整压合轮的进给行程，调节范围覆盖0-15mm，适配不同规格包装桶的压合深度需求；压合轮采用耐磨轴承钢材质，工作面做了圆弧倒角处理，压合过程中不会刮伤桶身的漆面或印刷标识。机架部分采用标准方管焊接成型，安装时可通过底部的安装孔直接固定在车间地面或者流水线支架上，整体安装边界宽度控制在800mm以内，长度方向不超过1200mm，不会占用过多流水线的排布空间，后方的定位靠模可根据桶身直径做前后调整，适配不同直径的圆形包装桶定位需求。

　　设计过程中特意规避了传统压盖设备需要更换模具才能适配不同桶型的问题，核心的压合执行组件采用模块化设计，仅需调整手轮行程和靠模位置即可完成不同规格桶型的切换，换型时间不超过10分钟，非常适合多规格小批量的涂料生产场景。压合单元的动力接口预留了标准的气动或液压连接位，可根据车间现有动力源配置选择驱动方式，进给机构的导向部分采用直线导轨搭配滑块的结构，保证压合过程中进给方向的直线度，避免压合偏移导致的密封不严问题。实际生产验证中，这套结构的压合合格率可达99.5%以上，压合后的桶盖密封性能满足涂料产品的运输、存储要求，不会出现漏液、松盖的问题，同时设备的易损件仅为前端的压合轮，更换成本低，日常维护仅需定期给导向导轨加注润滑脂即可，没有复杂的维护点位，适合车间一线操作人员日常使用。
