200转5kg·cm旋转式齿轮减速电机

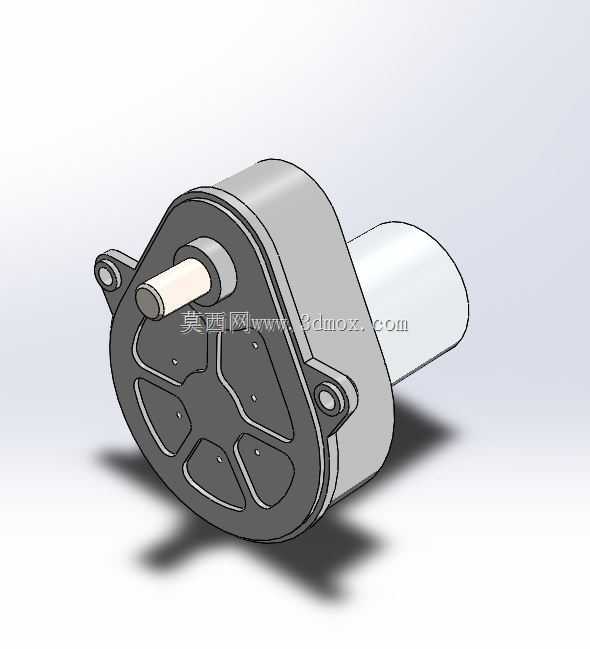

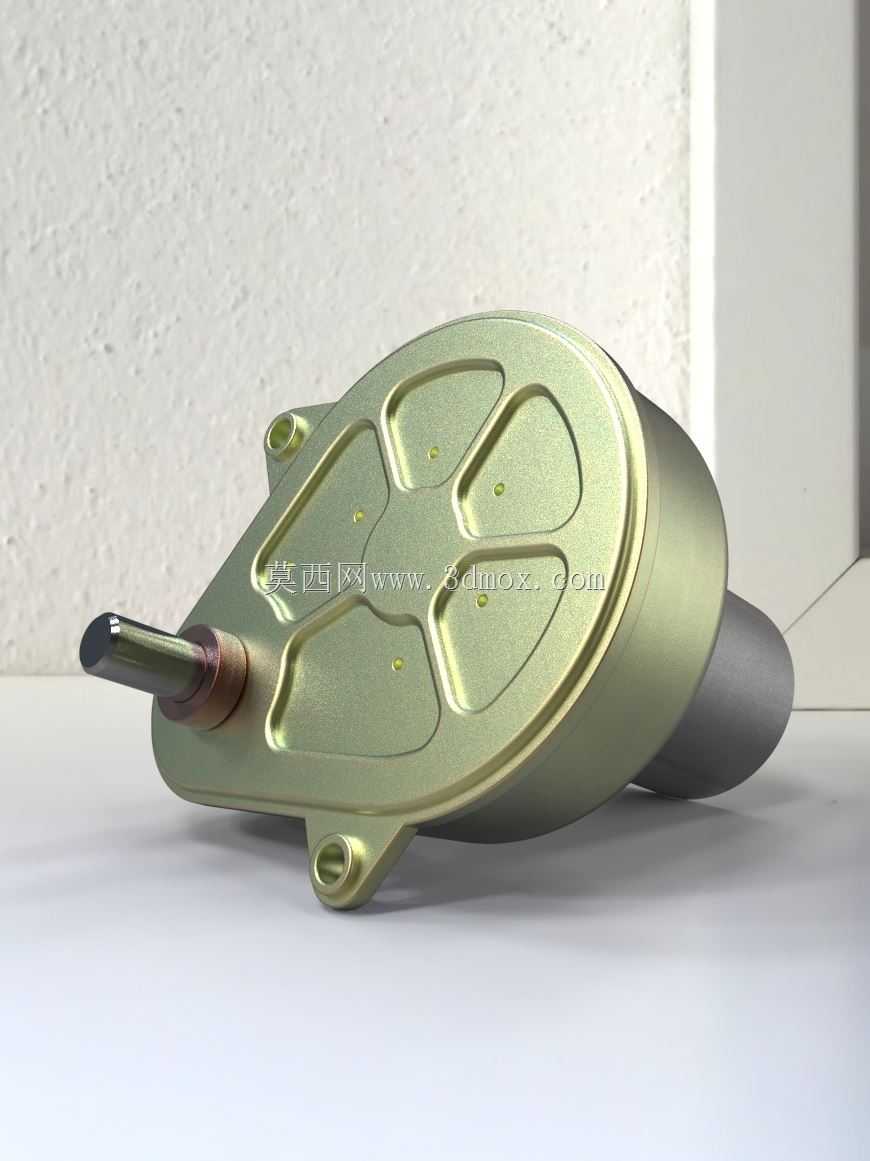

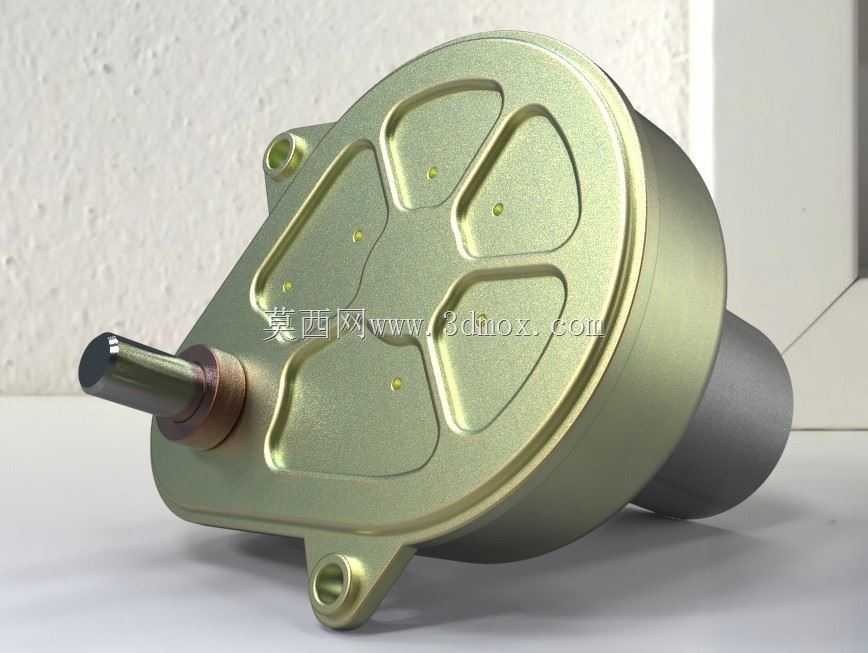

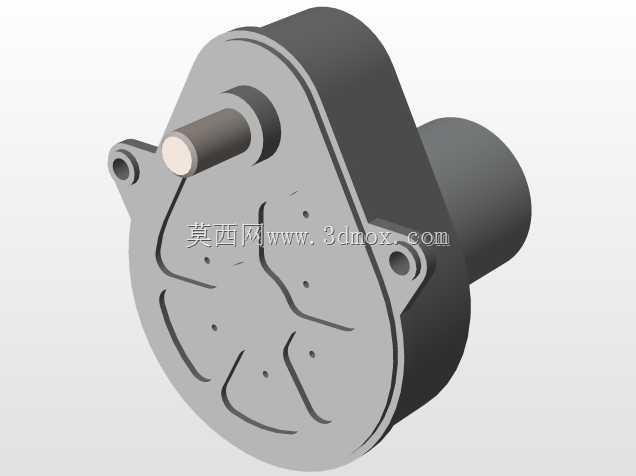

这款旋转式齿轮减速驱动单元，常被应用在小型自动化输送线、智能售货机出货机构、家用小型电器传动模块、桌面级3D打印机送料机构这类对输出扭矩、转速有精准匹配要求的场景中，区别于直驱电机的高转速低扭矩特性，它通过内置齿轮组的减速增扭作用，把原动机的高转速输入转化为适配负载的低转速高扭矩输出，避免小功率直驱电机带载启动时出现堵转、扭矩不足的问题。从结构设计思路来看，这款产品采用异形端盖集成安装脚的一体化布局，没有采用常规圆形减速箱的对称结构，而是根据内部齿轮排布的轮廓设计端盖外形，在完全容纳227型齿轮传动组的前提下，尽可能压缩非必要的壳体空间，减少整体占用的安装体积。输出轴采用单出轴台阶式设计，轴端预留的卡簧槽与轴肩定位结构，能直接适配同步轮、输出摇臂、传动齿轮等外接负载件，不需要额外加装定位轴套，减少装配时的零件数量。端盖上预留的两个带通孔的安装支脚，与壳体本体压铸为一体，安装时可以直接通过螺栓穿过支脚孔固定在设备安装板上，不需要额外制作安装抱箍或者转接支架，两个安装孔的中心距经过标准化匹配，能适配多数小型自动化设备的通用安装孔位，降低设备端的结构改造成本。壳体表面的加强筋凹槽设计，并非单纯的外观装饰，而是在压铸壳体壁厚不变的前提下，提升端盖的结构强度，避免齿轮传动过程中壳体受径向力出现形变，保证齿轮啮合的间隙稳定，降低长期运行后的传动噪音与齿轮磨损速度。尾部的原动机舱与减速箱端盖采用止口定位配合，装配时能保证电机轴与减速箱输入齿轮的同轴度，减少偏心带来的传动振动与轴承磨损。在实际选型使用时，需要注意输出轴的径向负载上限，这类小型减速电机的输出轴轴承多采用含油轴承，不适合承受过大的径向载荷，外接负载的传动中心需要尽可能贴近轴肩位置，减少悬臂长度带来的附加弯矩。安装时支脚的锁紧扭矩需要控制在合理范围，避免压铸铝材质的支脚因锁紧力过大出现开裂。齿轮组采用润滑脂终身润滑设计，使用过程中不需要额外加注润滑油，适合免维护的长周期运行场景，输出转速200rpm的参数，刚好匹配多数小型回转机构的线速度要求，5kg·cm的输出扭矩，能满足轻载回转、直线推拉类负载的驱动需求，不需要额外增加中间减速级。
